两升带把手食用塑料油瓶外观结构设计

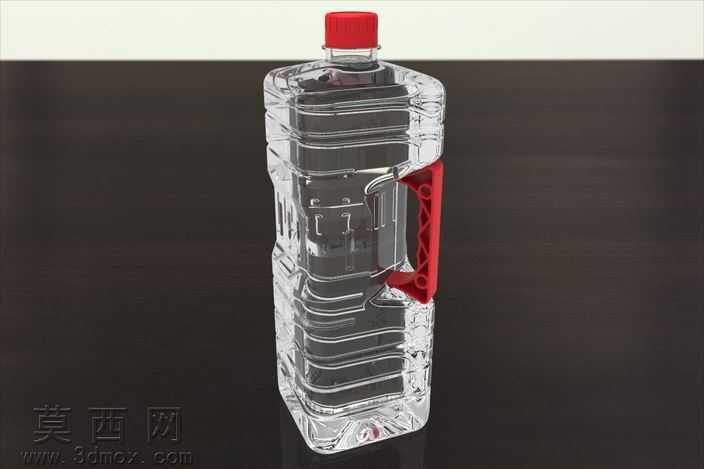

本作品为两升容量食用植物油包装瓶的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先以瓶身主体的长方体基础轮廓为基准，通过多步拉伸、抽壳命令构建出瓶身的基础薄壁结构，壁厚均匀控制在1.2mm，匹配食品级PET塑料吹塑成型的工艺要求。针对瓶身侧面的一体化把手结构，建模时通过曲面放样、实体合并命令实现把手与瓶身的顺滑过渡，把手内侧设置多道弧形防滑凹槽，凹槽深度2mm，既提升握持时的摩擦力，也通过加强筋结构提升把手区域的结构强度，避免满油状态下拎取出现形变。瓶身表面设计有多道横向环绕的凹凸加强筋，每道加强筋宽度5mm、凸起高度1.5mm，沿瓶身高度方向等距分布，在不增加瓶身壁厚的前提下大幅提升瓶体的抗挤压、抗形变能力，同时强化瓶身的视觉层次感。瓶口部分采用标准螺纹结构设计，匹配常见食用油瓶的密封瓶盖规格，螺纹牙距3mm，瓶口顶部预留密封铝箔的贴合平面，保证灌装后的密封性能。瓶盖部分单独建模，顶部做微弧面处理，侧面设置竖向防滑条纹，方便用户旋转开合。材质与渲染阶段，瓶身主体赋予高透明PET材质，调整材质的折射率、透光率与轻微磨砂质感，还原真实塑料油瓶的通透视觉效果，同时模拟出塑料材质轻微的光线折射与反射特性；把手与瓶盖部分赋予食品级红色PP塑料材质，调整材质的哑光质感与色彩饱和度，还原真实配件的视觉表现；瓶内的食用油赋予半透明棕黄色液体材质，模拟油品在透明瓶身内的通透视觉效果，渲染时采用柔和的影棚布光，通过多角度光源打出瓶身的轮廓高光，清晰展现瓶身的加强筋结构、把手过渡细节与整体造型比例。设计过程中充分考虑民用食用油包装的使用需求，整体造型方正，便于仓储运输时的堆叠摆放，把手位置根据人体握持习惯设置在瓶身侧方中上部，拎取时重心贴合手部位置，降低长时间拎取的负重感，瓶身的平面区域预留足够的标签粘贴位置，方便后续产品标识的张贴，整体结构完全匹配现有吹塑生产工艺，可直接用于模具开发与量产落地。
