超音速喷管流体流动仿真分析模型

　　在航空航天推进系统、高速风洞试验装置、工业超音速射流加工设备的研发环节，喷管作为实现气流从亚音速向超音速跨越的核心过流部件，其内部与出口流场的分布特性直接决定整套设备的运行效率与作业精度。这套喷管流场分析模型，围绕拉瓦尔喷管的典型收缩-扩张构型搭建，完整覆盖了从喷管入口稳定段、喉部临界截面到出口扩张段，以及喷管出口后一定范围的射流发展区域，可直观呈现气流在压差驱动下，经过喉部达到音速后，在扩张段持续膨胀加速至超音速，喷出后形成的膨胀波、压缩波交替排布的马赫盘结构，为喷管的型线优化、工况匹配提供量化的流场参考依据。

　　从实际工程应用场景来看，这类超音速喷管的使用场景覆盖多个工业领域：在航空发动机的尾喷管设计中，需要通过流场分析确认不同工况下喷管出口的射流均匀度，避免推力偏心带来的飞行姿态控制偏差；在高速风洞的喷管段设计中，需要保证试验段区域的流场马赫数偏差控制在允许范围内，满足飞行器模型气动试验的流场品质要求；在工业领域的超音速火焰喷涂、超音速气流粉碎、脉冲喷吹清灰等设备中，喷管出口的射流速度、动压分布直接决定喷涂涂层的结合强度、物料粉碎的粒度上限、滤袋清灰的覆盖范围，因此在设计阶段就需要精准掌握流场的分布规律，避免加工完成后出现性能不达标的返工问题。

　　模型对应的喷管构型采用经典的维托辛斯基型线设计思路，收缩段采用平滑过渡的曲线构型，避免气流在收缩段出现局部分离，保证进入喉部的气流均匀稳定；喉部截面的尺寸精度直接决定喷管的临界流量，建模过程中严格保证喉部的圆弧过渡无突变，避免局部音速线畸变带来的流量计算偏差；扩张段的型线按照设计马赫数对应的面积比确定，同时考虑边界层厚度的修正，避免实际加工后因为边界层堵塞导致出口马赫数低于设计值。在流场计算域的设置上，喷管出口后的计算域延伸长度设置为喷管出口直径的15倍以上，径向范围覆盖喷管出口直径的8倍，保证能够完整捕捉到射流喷出后与周围环境介质掺混的完整发展过程，包括射流核心区的长度、马赫盘的间距与强度、射流边界的扩散角度等关键流场特征。

　　从安装边界与尺寸适配的角度来看，这类喷管通常通过入口法兰与上游的稳压段连接，建模时预留了法兰连接的密封面位置与螺栓孔分布空间，入口段的直管段长度设置为入口直径的5倍以上，保证进入喷管收缩段的气流充分发展，避免上游弯头、阀门带来的旋流影响喷管内部的流场均匀性。喷管的外壁构型根据实际安装场景设计，对于高温工况下使用的喷管，还在壁面预留了冷却通道的布置空间，避免高速气流带来的壁面热负荷过高导致部件变形；对于需要调节工况的喷管，模型中也预留了可调喉道或者调节锥的安装空间，可通过更换部件实现不同马赫数的射流输出。

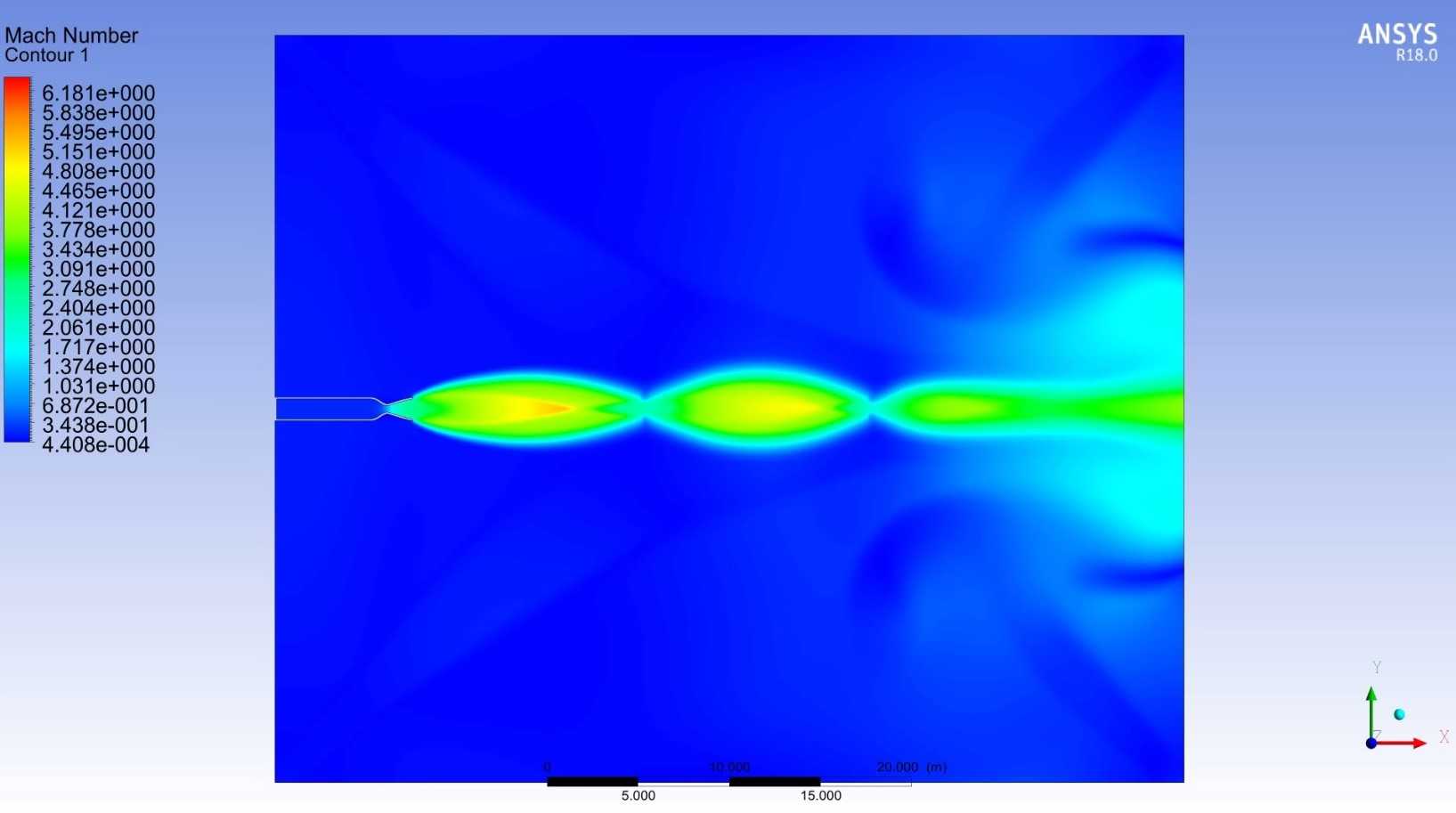

　　在流场特性的呈现上，模型完整复现了超音速射流的典型波系结构：气流从喷管喷出后，当出口静压与环境静压不匹配时，会产生交替的膨胀波与压缩波，形成节状的马赫盘结构，不同颜色对应的马赫数分布可以直观看到射流核心区的速度衰减规律，以及射流与周围静止介质掺混过程中的速度梯度变化。这些流场数据可以直接用于指导喷管的结构优化：比如当射流核心区长度不满足作业要求时，可以通过调整扩张段的半锥角、优化出口截面的静压匹配值来延长核心区长度；当喷管内部出现局部激波导致流动损失过大时，可以通过调整型线的曲率变化率，消除局部的超音速区提前出现的问题，降低喷管的总压损失，提升能量利用效率。

　　对于从事流体设备设计、喷管产品研发的工程人员来说，这类流场分析模型可以大幅缩短研发周期，不需要在初始设计阶段就加工实物进行试验，通过仿真计算即可快速迭代不同型线方案的流场性能，筛选出最优的构型后再进行实物加工验证，有效降低研发阶段的试错成本。同时模型呈现的流场细节也可以帮助工程人员更直观地理解超音速流动的波系规律，避免仅凭经验设计带来的性能偏差，保证最终加工完成的喷管在额定工况下能够达到设计的超音速射流指标，满足不同场景的使用需求。
