复合材料弯板连接件应力仿真分析模型

　　在轻量化结构设计领域，这类带双安装孔的弯板形复合材料承载件，常被用于航空内饰支架、新能源动力电池包内部支撑、轨道交通车内装挂接等对自重有严苛限制的场景，替代传统钢制冲压件实现30%以上的减重效果，同时满足交变载荷下的长期服役强度要求。从结构形态来看，该零件主体为大曲率弧形过渡的板状结构，上端延伸出两个对称的平直安装耳，每个耳片上开设圆形通孔用于螺栓穿装固定，下端弧形板面作为承载接触面，与被支撑构件的曲面轮廓完全贴合，避免局部应力集中。设计阶段首先要匹配安装边界条件：两个安装孔的中心距需严格适配对接基座的孔位公差，孔边到耳片边缘的距离要满足复合材料层合板的孔边强度设计规范，避免铺层在螺栓预紧力下出现分层失效；

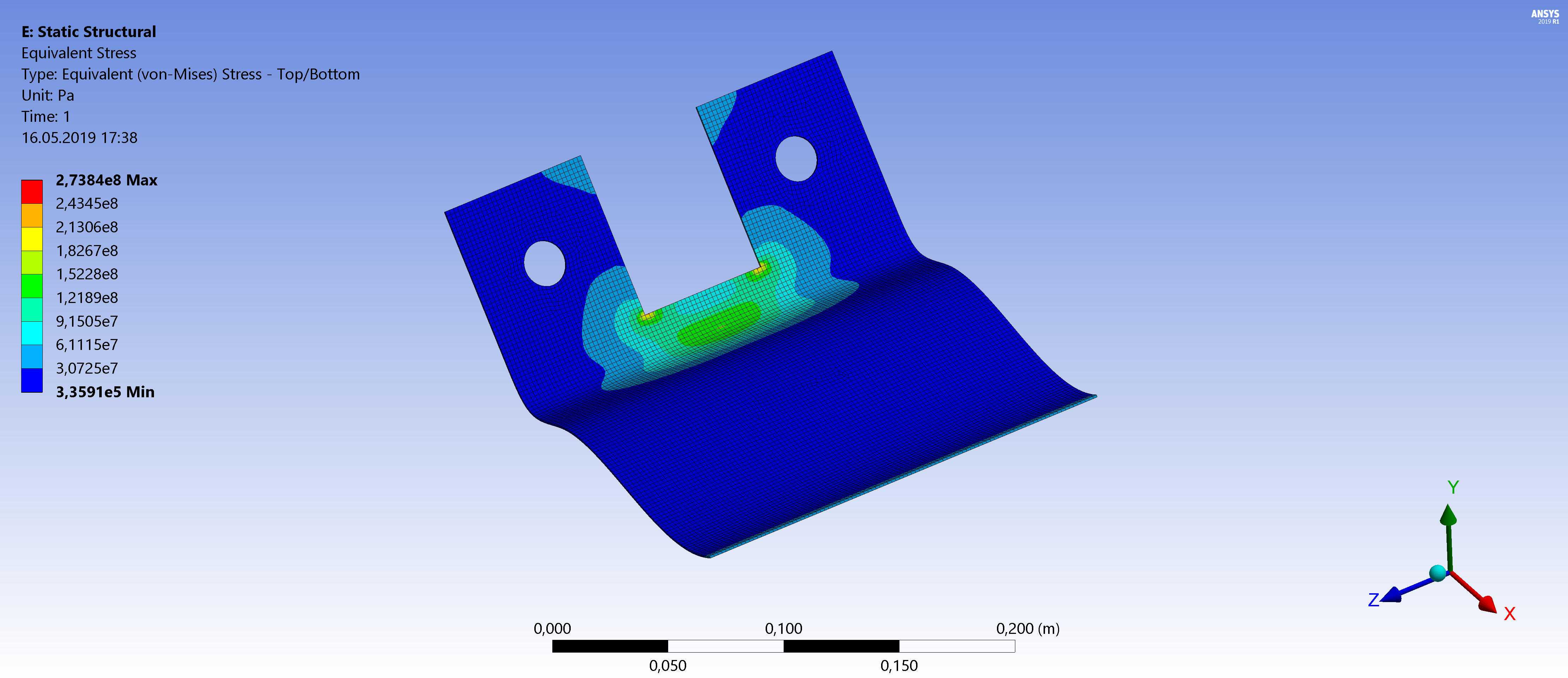

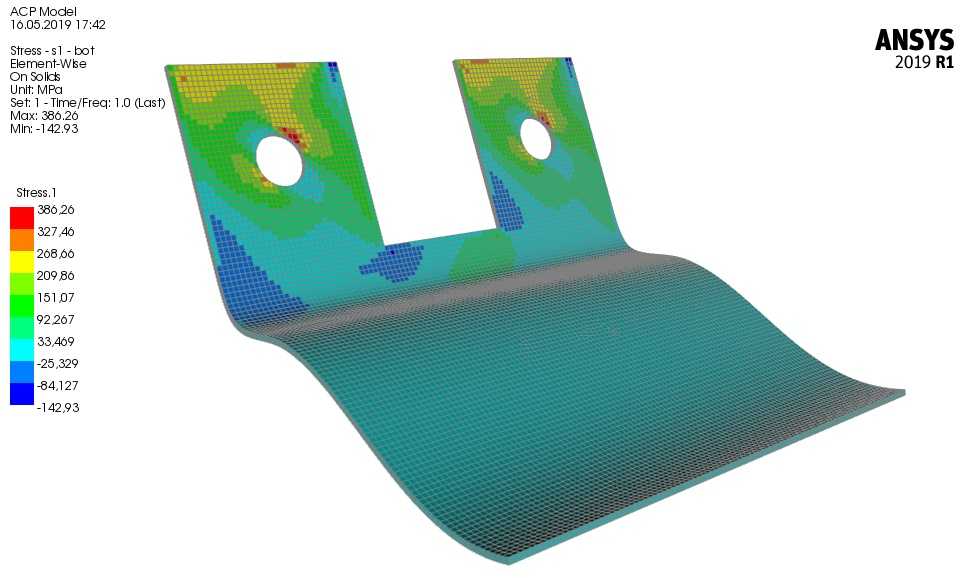

　　弧形段的曲率半径需要结合被支撑件的外形做随形匹配，过渡区域的圆角半径不能过小，否则铺层铺贴过程中会出现纤维架桥、褶皱等工艺缺陷，直接影响构件最终力学性能。从仿真分析的逻辑来看，该模型针对复合材料与传统钢材的性能差异做了对标校核，复合材料采用碳纤维增强环氧基体的铺层设计时，需要先完成ACP模块的铺层定义，按照承载方向设置0°、±45°、90°的铺层比例，预浸料铺贴过程中的预处理工序参数也会纳入仿真边界，比如固化残余应力的影响、层间结合强度的取值，确保仿真结果能真实反映零件实际服役状态。应力云图显示的结果可以直观看到，孔边区域是应力集中的核心位置，最大应力出现在安装孔与载荷传递路径的交汇区域，弧形过渡段的应力分布相对平缓，

　　这和实际工况下的载荷传递规律完全吻合：螺栓预紧力和外部工作载荷首先作用在孔边，通过耳片向弧形承载面逐步扩散，复合材料的各向异性特性可以通过铺层方向优化，让纤维方向尽量沿主应力迹线排布，充分发挥碳纤维轴向强度高的优势，相比同尺寸钢制零件，在满足等强度要求的前提下，能大幅降低结构自重。实际工程应用中，这类零件的安装需要严格控制螺栓预紧力矩，复合材料的孔边挤压强度远低于钢材，过大的预紧力会直接造成孔边压溃、分层，安装时通常需要在孔位加装金属衬套，分散挤压应力，同时避免螺栓装配过程中对孔边纤维造成切削损伤。设计过程中还要考虑服役环境的影响，比如温度交变、湿度变化对环氧基体性能的影响，仿真时需要预留足够的安全裕度，对于承受交变振动载荷的场景，

　　还要结合疲劳分析模块校核层间疲劳寿命，避免长期振动下出现分层扩展导致的结构失效。该模型的分析逻辑可以直接复用到同类复合材料板状连接件的设计流程中，通过提前完成铺层优化和应力校核，减少实物试验的迭代次数，缩短研发周期，避免后期装机测试时出现强度不足、孔边失效等常见问题。
