泡罩热成型工艺仿真分析三维模型

　　在医药包装、食品封装领域，泡罩是应用极广的封装结构，这类结构多采用热成型工艺加工，即通过加热软化塑料片材，配合真空或压力作用让片材贴合模具型腔，冷却后得到定型的泡罩结构。实际生产中，泡罩的壁厚均匀性直接决定了封装后的阻隔性能、抗冲击能力与外观良率，传统试模方式需要反复调整片材加热温度、成型压力、模具间隙等参数，不仅耗费大量片材与试模时间，还很难精准捕捉成型过程中片材的流动、拉伸变化规律。这套泡罩热成型仿真模型，完整还原了片材从初始平面状态到贴合模具形成泡罩的全过程，模型中重点提取了成型终态的壁厚分布云图，能够直观看到片材在不同位置的拉伸减薄情况，尤其是泡罩边缘圆角区域、底部转角位置的厚度变化，这些位置恰恰是实际生产中最容易出现破洞、

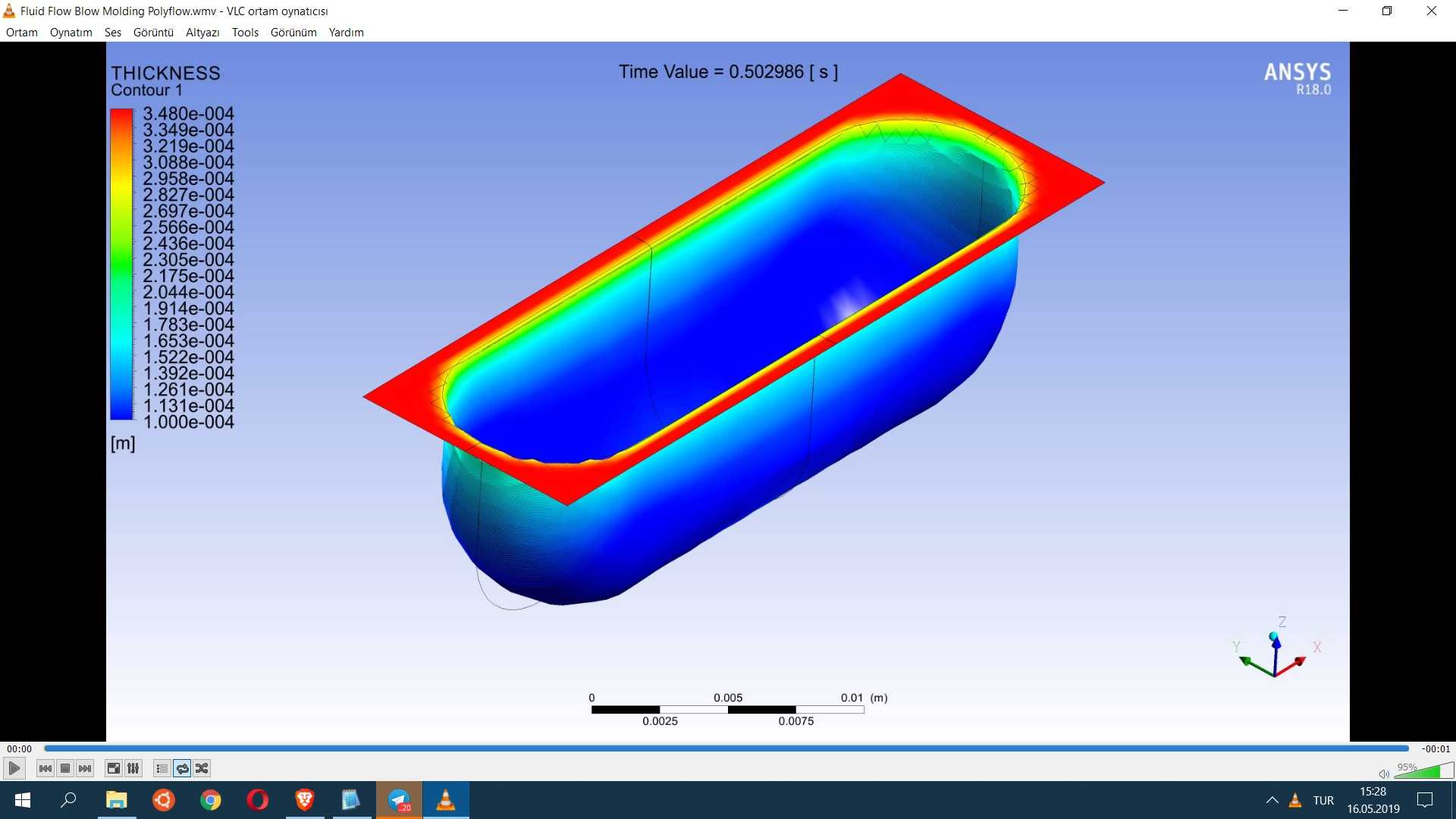

　　厚度不足导致阻隔失效的关键区域。从模型呈现的结构来看，该泡罩为长圆形槽状结构，片材初始夹持在模具周边的压边圈位置，成型过程中压边区域的片材被牢牢固定，中间区域在压力作用下向模具型腔凹陷拉伸，云图中红色区域对应厚度最大的压边位置，蓝色区域对应拉伸最充分的泡罩侧壁与底部区域，厚度梯度变化完全贴合实际热成型过程中的材料流动规律。在设计思路上，这套仿真模型没有简化片材的粘弹性本构关系，充分考虑了热成型温度下塑料片材的拉伸流变特性，能够准确反映不同拉伸速率下的材料应变响应，避免了简化模型导致的厚度预测偏差。从安装边界来看，仿真中完全复刻了实际生产设备的压边结构，压边圈的压紧范围、模具型腔的拔模角度、圆角半径都按照实际量产模具参数设置，

　　模拟得到的厚度分布结果可以直接用于指导模具修模、工艺参数调整，比如针对云图中显示的过度减薄区域，可以在对应模具位置做局部圆角放大，或者调整片材加热时的温度分布，让片材在拉伸过程中材料流动更均匀，减少局部过度拉伸的问题。在实际生产场景中，这类仿真模型可以替代至少三轮以上的现场试模，以往调整一个泡罩产品的成型参数，往往需要耗费两三天时间反复调试，通过仿真提前预判壁厚分布，只需要根据仿真结果微调参数，就能在半天内完成参数匹配，大幅降低试模阶段的材料损耗与时间成本。同时，模型中呈现的厚度分布数据，还可以直接用于后续泡罩的结构强度校核，比如根据最小壁厚位置计算泡罩的承压能力，判断封装后是否会因为运输过程中的挤压出现开裂、漏封问题。

　　很多一线工艺人员在调试热成型设备时，往往只能凭借经验判断片材的拉伸情况，很难量化不同位置的厚度变化，这套仿真结果把不可见的材料流动过程转化为直观的云图数据，能够让工艺人员清晰看到每一个参数调整对最终壁厚分布的影响，比如增大成型压力时，片材贴合模具的速度更快，会不会导致侧壁位置拉伸过快出现减薄；提高片材加热温度时，材料流动性变好，会不会让边缘位置的材料更多流入型腔导致压边区域厚度不足。另外，模型中还原的泡罩长圆形结构，也是目前医药泡罩包装中最常用的结构形式，这类结构既要容纳药片、胶囊等被包装物，还要保证和铝箔热封时的压边强度，压边区域的厚度直接影响热封时的热传导效率与密封强度，仿真中保留的压边区域厚度数据，也能为热封工艺参数的设置提供参考，避免因为压边区域厚度不均导致的热封虚焊、过焊问题。从尺寸边界来看，模型中的泡罩型腔长度、宽度、深度都按照常规药用泡罩的尺寸设置，片材初始厚度采用行业常用的PVC片材厚度参数，仿真得到的厚度变化范围也完全符合实际生产中的厚度波动区间，没有出现脱离实际工艺的仿真结果，能够直接对接实际生产场景的工艺需求。
