超弹性Mooney-Rivlin材料密封结构仿真分析模型

　　在流体输送、液压传动、压力容器等工业场景中，橡胶类超弹性材料的密封性能直接决定整套设备的运行可靠性，一旦密封件出现过度压缩、永久变形或者接触应力不足的问题，轻则引发介质泄漏、压力损失，重则导致整套系统停机甚至安全事故。过往很多结构设计人员在做密封结构校核时，往往直接套用线性弹性材料参数计算，忽略橡胶类材料大变形下的非线性应力应变特性，算出来的接触应力、变形量和实际工况偏差能到30%以上，经常出现样件装机后泄漏、密封件过早疲劳损坏的问题，反复修模打样的成本居高不下。

　　这个仿真分析模型针对的是径向挤压式密封的典型装配工况，也就是密封件被两个上下对称布置的刚性金属构件径向抱紧，内侧通入带压介质的使用场景，这类结构广泛用在液压油缸活塞杆密封、管道接头密封圈、阀门阀杆密封等位置。模型采用Mooney-Rivlin本构来描述超弹性材料的力学响应，相比线弹性模型，能够准确还原橡胶材料在100%以上拉伸率、大压缩量下的应力分布特性，不会出现大变形下应力计算失真的问题。

　　从结构设计逻辑来看，模型里的上下刚性夹持件做了导向倒角设计，避免装配过程中尖锐棱边切伤密封件表面，夹持面的轮廓弧度经过反复调整，保证密封件受挤压后，接触面上的压应力分布尽量均匀，不会出现局部应力集中导致的材料早期老化开裂。密封件的截面采用变径设计，外侧和夹持件接触的位置做了圆弧过渡，内侧和被密封轴面接触的位置预留了足够的压缩余量，保证在规定的压缩率范围内，既能产生足够的接触压应力实现密封，又不会因为压缩量过大导致材料永久变形。

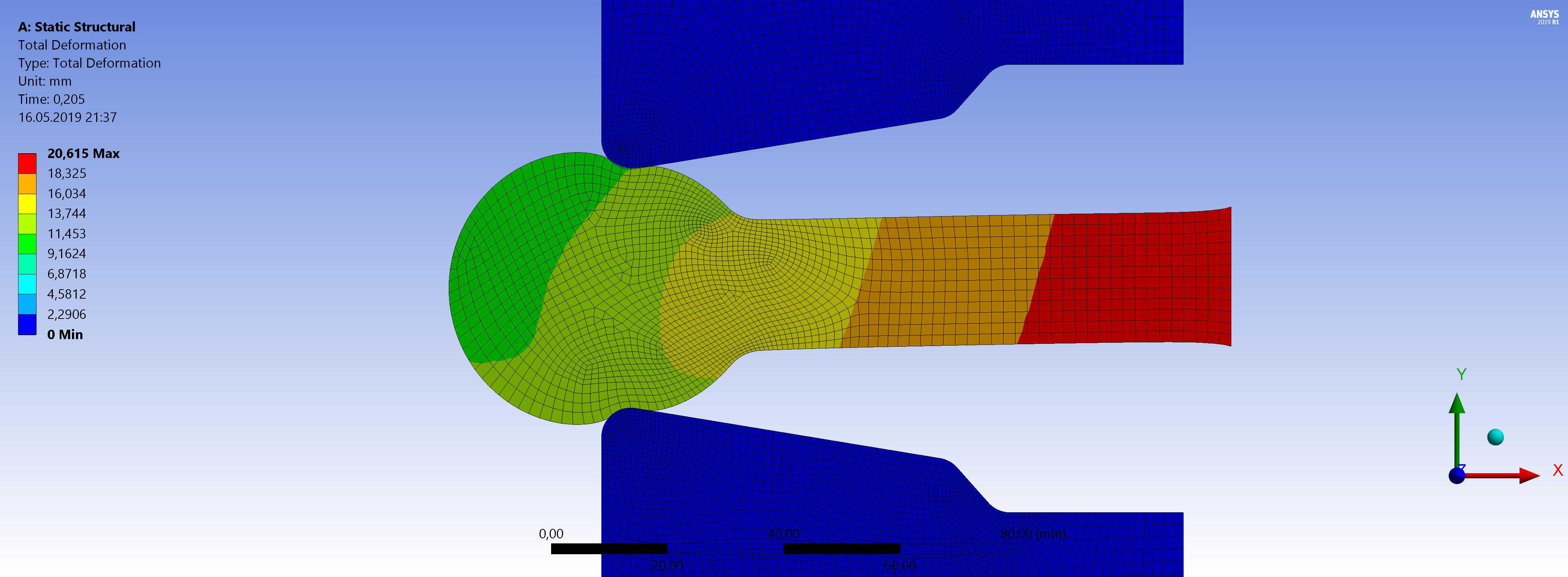

　　从安装边界来看，模型里约束了上下刚性夹持件的径向位移，仅保留装配方向的进给自由度，密封件和夹持件、密封件和内侧轴面之间设置了摩擦接触，摩擦系数按照橡胶和金属的常规干摩擦取值，能够准确模拟装配压入过程中密封件的变形过程。计算结果里的变形云图可以直观看到，密封件受挤压后最大变形出现在和夹持件倒角接触的位置，最大变形量控制在材料允许的伸长率范围内，不会出现材料撕裂的风险；接触应力的分布沿着密封接触带呈现中间高、两端低的趋势，最大接触压应力高于介质工作压力，满足密封的基本力学要求。

　　做这类超弹性结构仿真的时候，网格划分需要特别注意，密封件作为大变形区域，采用六面体结构化网格，在接触带位置做网格加密，保证接触应力计算的精度，刚性夹持件因为变形量极小，可以设置为刚体减少计算量。模型里的材料参数可以根据实际使用的橡胶牌号调整，比如丁腈橡胶、氟橡胶的Mooney-Rivlin常数存在差异，替换参数后就可以快速计算不同硬度、不同牌号橡胶在同一结构下的密封性能，不用每次重新搭建模型框架。

　　在实际工程应用中，这类模型可以帮助设计人员在开模之前就预判密封结构的压缩率是否合理、接触应力是否满足工况压力要求、是否存在局部应力过大导致的寿命短板，比如如果计算出来接触应力峰值远大于材料的许用压应力，就可以适当增大夹持面的圆弧半径、降低密封件的压缩量；如果接触应力低于介质工作压力，就可以调整密封件的截面尺寸、增加过盈量，大幅减少物理试验的次数，缩短密封结构的开发周期。很多现场出现的密封件挤出、啃伤、永久变形失效问题，都可以通过这类仿真模型提前复现，找到结构设计上的缺陷，比如夹持件的间隙过大导致密封件在压力作用下被挤入间隙，就可以在模型里调整间隙尺寸、增加挡圈结构，验证改进方案的有效性。
