皮带输送机构瞬态动力学分析模型

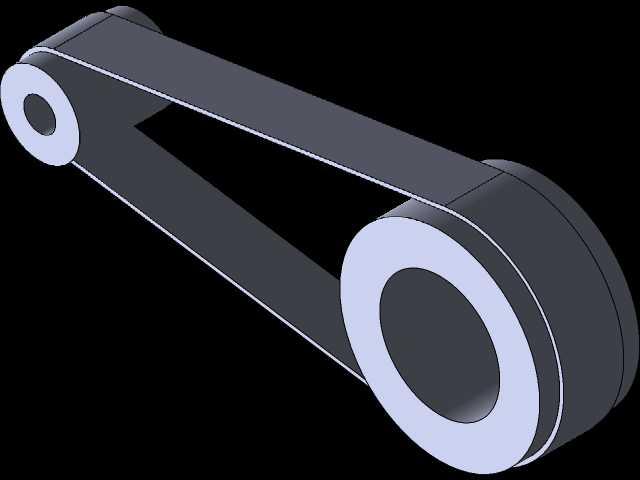

　　带式输送作为散料、成件物料连续输送的核心结构形式，广泛应用在轻工包装、粮食转运、矿山采掘、电子装配生产线等场景中，区别于齿轮、链条等刚性传动结构，皮带属于粘弹性传动部件，运行过程中会出现张紧力波动、启停冲击、横向振动等动态响应，单纯的静力学计算很难准确复现实际运行中的应力分布与形变规律，这也是很多现场调试中出现皮带跑偏、早期疲劳开裂、传动效率不达预期的核心诱因。这套瞬态分析模型围绕两带轮的开口传动结构搭建，还原了平皮带传动的核心几何关系，建模过程中先确定主从动带轮的中心距、轮径匹配关系，带轮的轮缘宽度略大于皮带宽度，预留了皮带安装时的轴向调整余量，避免运行过程中皮带边缘与轮架发生剐蹭。模型中对皮带的材料属性做了对应设置，

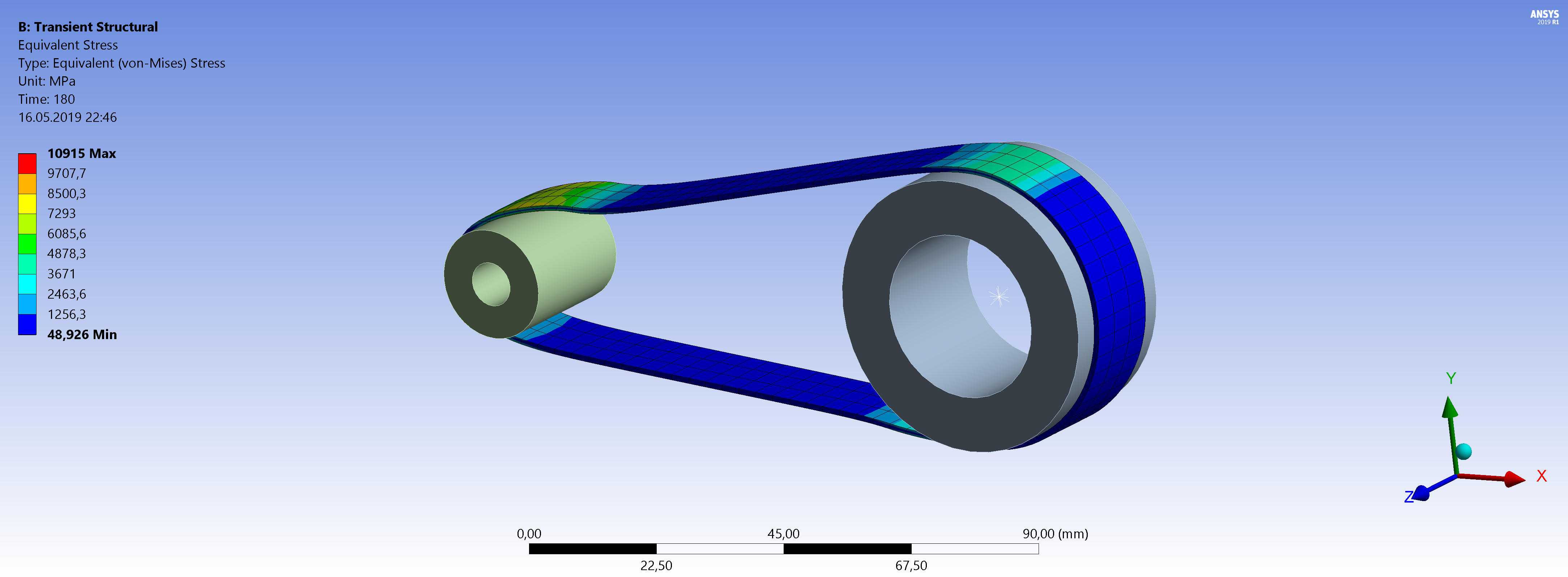

　　考虑了橡胶材质的粘弹性特性，而非简单的线弹性刚体设置，这样才能在瞬态求解中捕捉到启动瞬间皮带的张紧力传递过程、不同位置的等效应力分布，从应力云图可以看到，皮带与带轮接触的弧段应力存在明显梯度，紧边与松边的应力差值直接对应传动负载的大小，非接触段的皮带存在微小的横向形变，这和现场高速运行时的皮带振纹表现完全吻合。做这类瞬态仿真的核心目的，是在结构设计阶段就预判不同张紧力、不同启动加速度、不同负载工况下的皮带动态表现，不需要等做出物理样机再反复调试张紧机构。比如很多轻型输送线启动时出现的皮带跳齿、打滑问题，本质是启动加速度设置过大，瞬间的动张力超过了皮带与带轮的临界摩擦力，通过瞬态求解可以直接输出不同时间步的皮带张力变化曲线，

　　找到张力峰值对应的工况点，反过来调整驱动电机的加减速曲线，匹配合理的张紧轮安装位置。模型的安装边界也做了对应约束，两个带轮的轮毂位置设置了转动副约束，主动轮端施加对应的转速驱动，从动轮端施加等效的阻力矩来模拟实际输送负载，整个求解域的网格在皮带与带轮接触区域做了局部加密，保证接触应力的求解精度，非关键区域的网格做了粗化处理，平衡求解效率与计算精度。在实际的输送线设计中，很多工程师习惯按经验公式选皮带规格、确定中心距，往往忽略动态工况下的载荷放大系数，导致皮带使用寿命远低于理论计算值，尤其是频繁启停、正反转的输送工位，动张力往往是静张力的1.5到2倍，这套模型可以直接调整带轮直径、中心距、皮带厚度、材料参数，

　　快速迭代不同设计方案的动态响应，比如对比不同包角下的传动稳定性，分析张紧力不足时的皮带打滑临界负载，甚至可以模拟皮带局部磨损后的应力集中情况，给后续的结构优化提供量化的数据支撑，而不是靠现场试错来调整参数。另外模型里的坐标系与尺寸标尺完全对应实际工程的标注习惯，输出的应力、形变结果可以直接作为结构优化的参考依据，不需要额外做坐标转换，对于做输送线结构设计、传动系统优化的工程师来说，这类瞬态分析模型可以直接复用建模逻辑与求解设置，减少重复搭建基础模型的工作量，把精力放在工况参数匹配与结构优化上。
