多工位快速压紧焊接工装夹具

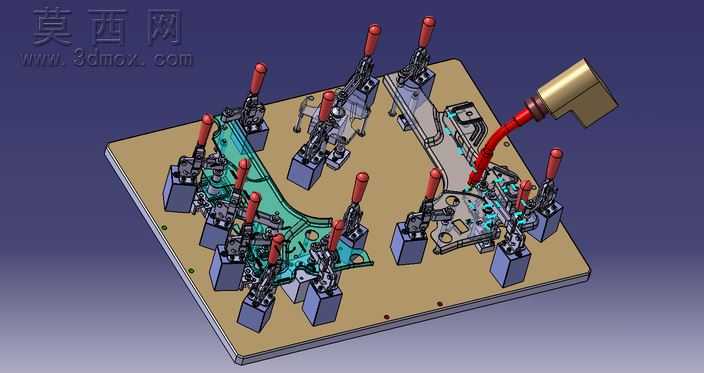

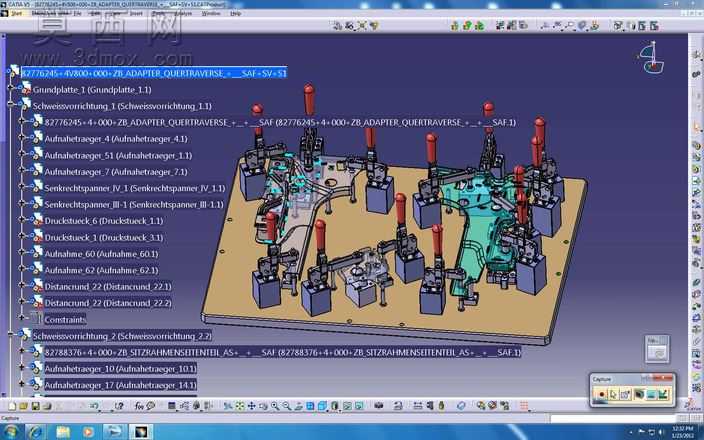

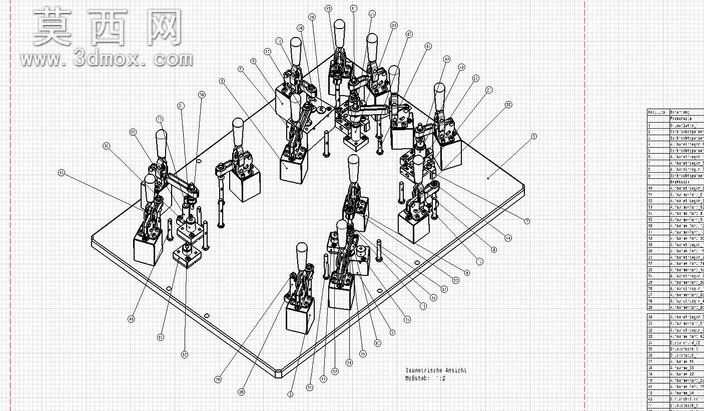

本套焊接工装夹具采用三维参数化建模完成整体设计，建模过程中严格遵循焊接工装的设计规范，对每一处定位基准、压紧行程、操作空间都做了精准的尺寸约束与干涉校验，确保模型结构完全符合实际生产的加工装配要求。模型整体以工装底板作为承载基座，底板上预先设计了定位销孔、夹钳安装位与工件型面支撑结构，所有安装位的位置度公差在建模阶段就做了参数化定义，可直接对接后续的数控加工工序。整套夹具配置了多组立式快速夹钳，夹钳的压头位置根据待焊工件的曲面轮廓做了仿形适配，部分压头搭配了聚氨酯缓冲材质，既保证焊接过程中工件被牢固压紧、不会因焊接热应力产生移位变形，又能避免刚性压头刮伤工件表面。针对异形待焊工件的型面定位，模型中设计了与工件轮廓完全贴合的仿形支撑块，支撑块的型面数据与工件数模做了布尔匹配，定位精度可控制在焊接工艺允许的公差范围内，同时预留了焊枪操作的避让空间，图中模拟的焊枪作业路径可顺畅到达所有焊缝位置，不会与夹钳、支撑结构发生碰撞。建模过程中对所有运动部件做了运动仿真验证，快速夹钳的开合行程、压头的运动轨迹都经过反复调整，确保操作人员装拆工件时拥有充足的操作空间，不会出现夹手、操作干涉的问题。整套模型的材质渲染贴合工业实际场景，金属底板做了发蓝防锈的材质表现，夹钳主体做了发黑处理的金属质感，压头的绝缘缓冲层、操作手柄的红色防滑塑胶都做了对应的材质区分，渲染效果直观还原了工装的真实外观与结构布局。设计思路上围绕焊接工序的核心需求，兼顾了定位精度、装夹效率、操作安全性与制造成本，所有零部件均采用标准化的快换设计，易损的压头、定位块可单独拆卸更换，能够适配小批量多品种的异形工件焊接作业，大幅降低焊接过程中的工件装夹找正时间，有效提升焊接加工的良品率与生产效率，可直接作为同类焊接工装设计的参考方案，也可用于焊接工位的布局规划与作业指导演示。
