9毫米通径长杆式流体注入阀芯结构

项目分类:机械图纸 发布时间:2021-11-04 ID:366578
  • 9毫米通径长杆式流体注入阀芯结构
  • 9毫米通径长杆式流体注入阀芯结构
  • 9毫米通径长杆式流体注入阀芯结构
  • 9毫米通径长杆式流体注入阀芯结构

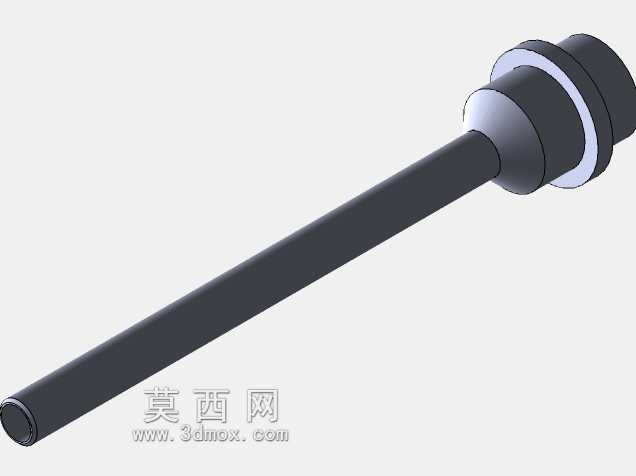

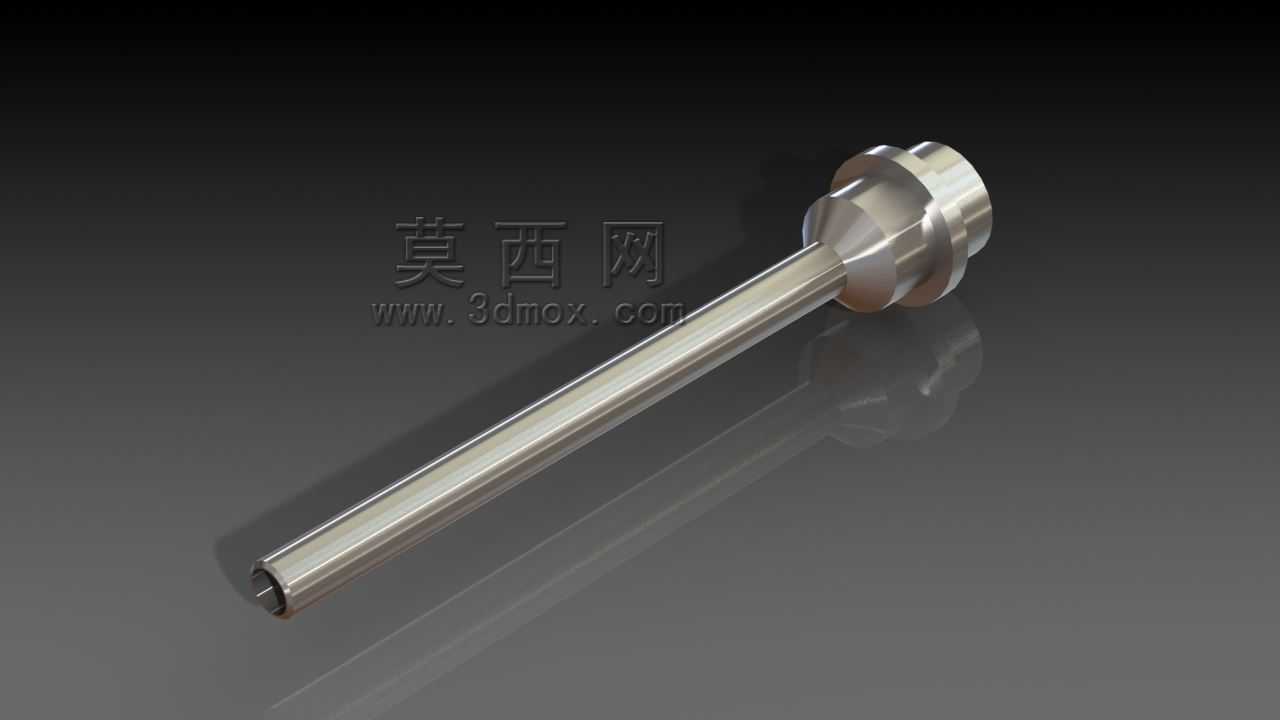

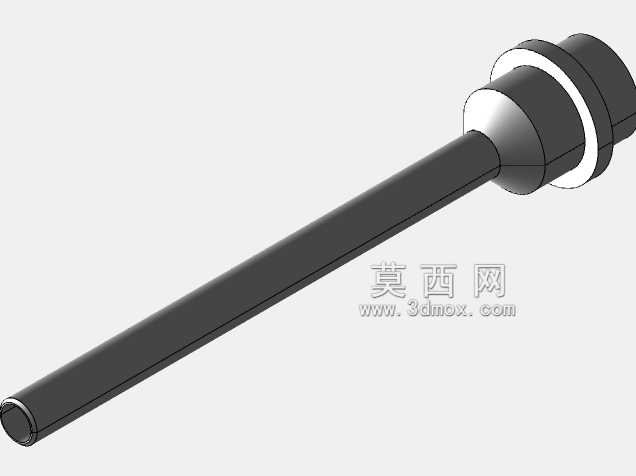

在小通径流体管路的介质注入作业场景里,这类长杆式阀芯部件常被集成在紧凑型注液阀组内部,承担小流量介质的通断控制与定向注入功能,常见于实验室精密流体配比设备、小型化工加注装置、轨道交通制动系统的微量注油单元这类对安装空间有严格限制的工况中。从结构设计逻辑来看,该部件采用一体化长杆加成型阀头的构型,杆部为等直径细长圆轴结构,表面做高光洁度处理,降低与阀座密封件之间的滑动摩擦阻力,同时保证往复运动过程中的同轴度,避免出现卡滞、偏磨导致的密封失效问题。阀头位置做了多级台阶式的成型结构,靠近杆部的第一阶锥面用于和软质密封阀座配合实现线性密封,在阀芯下行到位时,锥面均匀压合在密封件端面上,切断介质流通路径;上方的凸缘台阶用于匹配阀体内腔的导向限位槽,控制阀芯的最大行程,避免阀芯过位撞击密封座造成密封件不可逆损伤;最顶端的柱面结构用于和驱动端的拨叉或者电磁衔铁连接,传递启闭动作的驱动力,连接位置做了小尺寸的环形凹槽,可嵌入卡簧实现驱动端与阀芯的无松动连接,避免往复动作过程中出现连接松脱。从安装边界尺寸来看,杆部外径为9毫米,整体长径比接近12:1,安装时需要保证阀体内腔的导向套与杆部的配合间隙控制在0.02-0.04毫米区间,间隙过大会导致阀芯运动过程中出现摆振,引发密封面偏磨泄漏,间隙过小则会增大运动阻力,在低温工况下甚至会因为材料热胀冷缩出现卡滞问题。阀头最大外径比杆部大6毫米左右,对应的阀座安装腔内径需要匹配该尺寸,预留0.1毫米左右的周向间隙,保证介质在阀芯开启状态下可以顺着阀头与腔壁的环隙平稳流向出口端,避免出现节流啸叫。在实际功能实现上,该阀芯的长杆结构可以让驱动端布置在远离介质流通腔的位置,通过杆部穿过阀腔的密封隔层,将驱动动作传递到前端阀头,这种结构特别适用于有腐蚀性、高粘度的介质工况,能避免介质直接接触驱动部件,延长驱动单元的使用寿命。设计过程中需要重点校核杆部的压杆稳定性,因为长径比较大,在阀芯关闭承受介质反向压力时,杆部会承受轴向压载荷,如果杆部刚度不足,会出现弯曲变形,导致阀头密封面无法对中,出现内漏问题,因此在选材上通常选用不锈钢材质做整体调质处理,表面做硬化镀层,既保证杆部的刚度与耐磨性,也提升部件的抗腐蚀能力。在装配环节,该阀芯需要从阀腔的驱动端侧穿入,依次穿过后端导向套、介质腔、前端密封座,最终让阀头锥面与前端密封座贴合,装配时需要在杆部涂抹适配的润滑脂,避免装配过程中划伤导向套与密封件的内孔表面,同时要保证阀芯的运动行程与驱动端的输出行程匹配,预留0.1-0.2毫米的密封压缩余量,既保证密封面有足够的比压实现密封,也不会因为压缩量过大导致密封件过早老化失效。在实际工况运行中,这类小通径长杆阀芯通常适配的工作压力不超过1.6兆帕,适用的介质温度范围在-20摄氏度到120摄氏度之间,因为通径较小,主要用于小流量的精准注入控制,比如制动系统的防滑器注油、实验设备的试剂定量加注、小型液压系统的控制油注入等场景,相比大通径的阀件,这类小尺寸阀芯的响应速度更快,启闭动作时间可以控制在0.1秒以内,能够满足高频次的小流量通断控制需求。
