创意曲面支撑结构工业造型设计

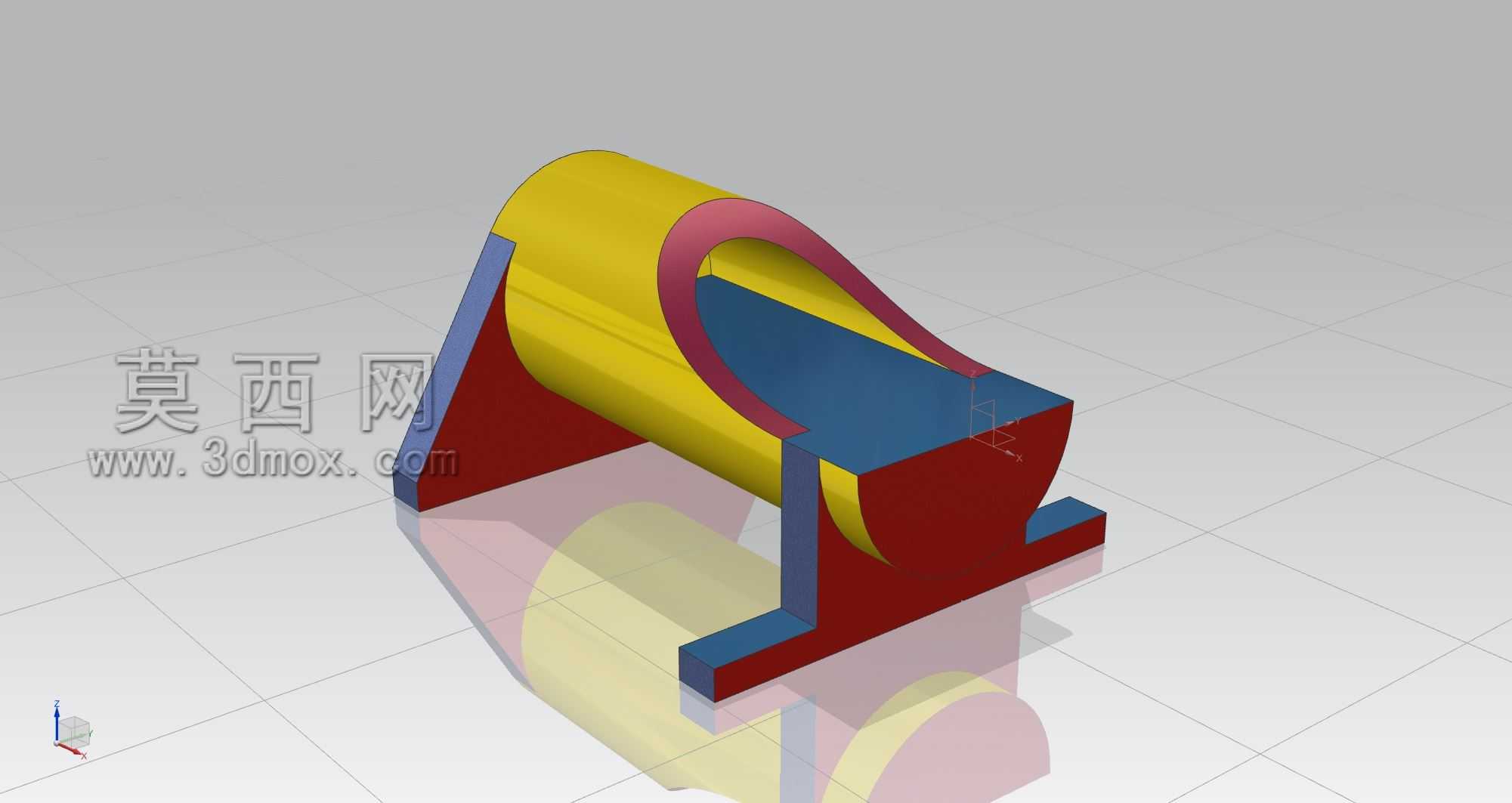

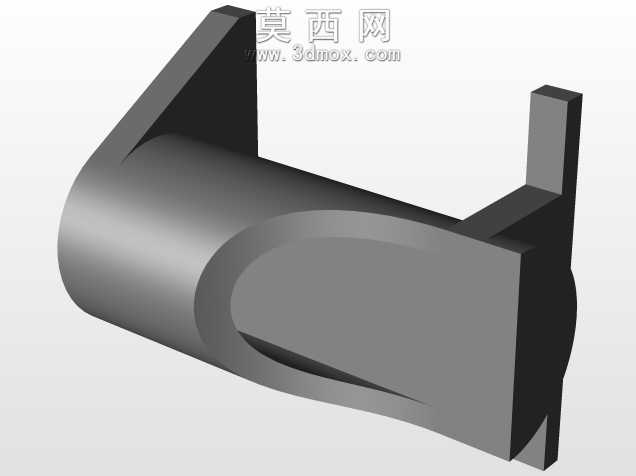

　　该结构的曲面过渡设计充分考虑了应力分散需求，在支撑件与弧形承载面的衔接位置，采用大圆角平滑过渡处理，避免直角结构带来的应力集中问题，在承受动态载荷时，应力可沿着曲面均匀传导至两侧的三角支撑座，不会出现局部应力超限的情况。两侧的三角支撑座采用L型落地安装结构，底部预留了标准安装孔位，可直接通过螺栓固定在安装基面，安装基面的平面度要求控制在0.1mm以内，避免安装后出现结构翘曲影响承载稳定性。支撑座的立面与弧形承载面的连接位置，设置了加厚的加强筋结构，筋板厚度与主体壁厚保持一致，既不会出现壁厚不均导致的注塑或铸造缺陷，也能有效提升侧向抗冲击能力。弧形承载面采用变曲率设计，从入口端的大曲率平缓过渡到内侧的小曲率，贴合被承载物件的外形轮廓，

　　接触区域的表面粗糙度控制在Ra1.6以内，减少接触摩擦带来的表面损耗。结构整体的壁厚设计遵循均匀化原则，所有位置的壁厚差控制在30%以内，在批量生产时可有效减少缩孔、变形等工艺缺陷，不管是采用3D打印打样，还是采用注塑、铸造成型，都能获得稳定的成型质量。在实际应用场景中，这类曲面支撑结构可适配多种工业设备的物料承托、工件导向需求，比如在自动化生产线的工件中转工位，可作为异形工件的临时承托座，依靠曲面的贴合特性避免工件移位；在小型专用设备的内部，可作为线缆、柔性管路的导向支撑，弧形面不会划伤管路表面，同时能将管路规整到预设的走线路径内。设计过程中对结构的安装边界做了充分考量，整体外轮廓的最大宽度、高度、深度尺寸都控制在紧凑范围内，

　　不会占用过多安装空间，两侧支撑座的外侧立面为垂直平面，可直接与相邻设备的立面贴合安装，不需要额外预留调整间隙。结构底部的安装孔位采用对称排布设计，安装时不需要区分左右方向，降低现场安装的操作难度，孔位的沉头设计可让螺栓安装后头部不突出支撑座底面，保证支撑座与安装基面完全贴合。在功能特性上，该结构除了基础的承载、导向作用外，曲面的开放式设计也方便操作人员快速取放承载物件，没有封闭结构带来的操作阻碍，两侧的支撑立面也可作为临时的定位基准，在装配作业时可快速对齐工件的安装位置。针对不同的使用场景，该结构的材质可灵活选择，在常规车间环境下采用ABS或尼龙材质即可满足使用需求，在有耐磨要求的工位可更换为POM材质，

　　在有高温需求的场景下可采用金属材质加工，结构本身的设计不需要做大幅修改即可适配不同材质的加工工艺。结构的重量经过优化，在保证结构强度的前提下，去除了非受力区域的多余材料，整体重量较轻，方便搬运和安装调整，即使是单人作业也可完成安装定位。在建模过程中，曲面部分采用G2连续过渡处理，曲面之间没有拼接缝隙，在后续做渲染、工程图导出或者数控加工编程时，不会出现曲面破面的问题，所有的棱边都做了倒角处理，没有尖锐边角，避免安装和使用过程中出现划伤风险。
