4毫米规格母端香蕉插孔插座结构设计

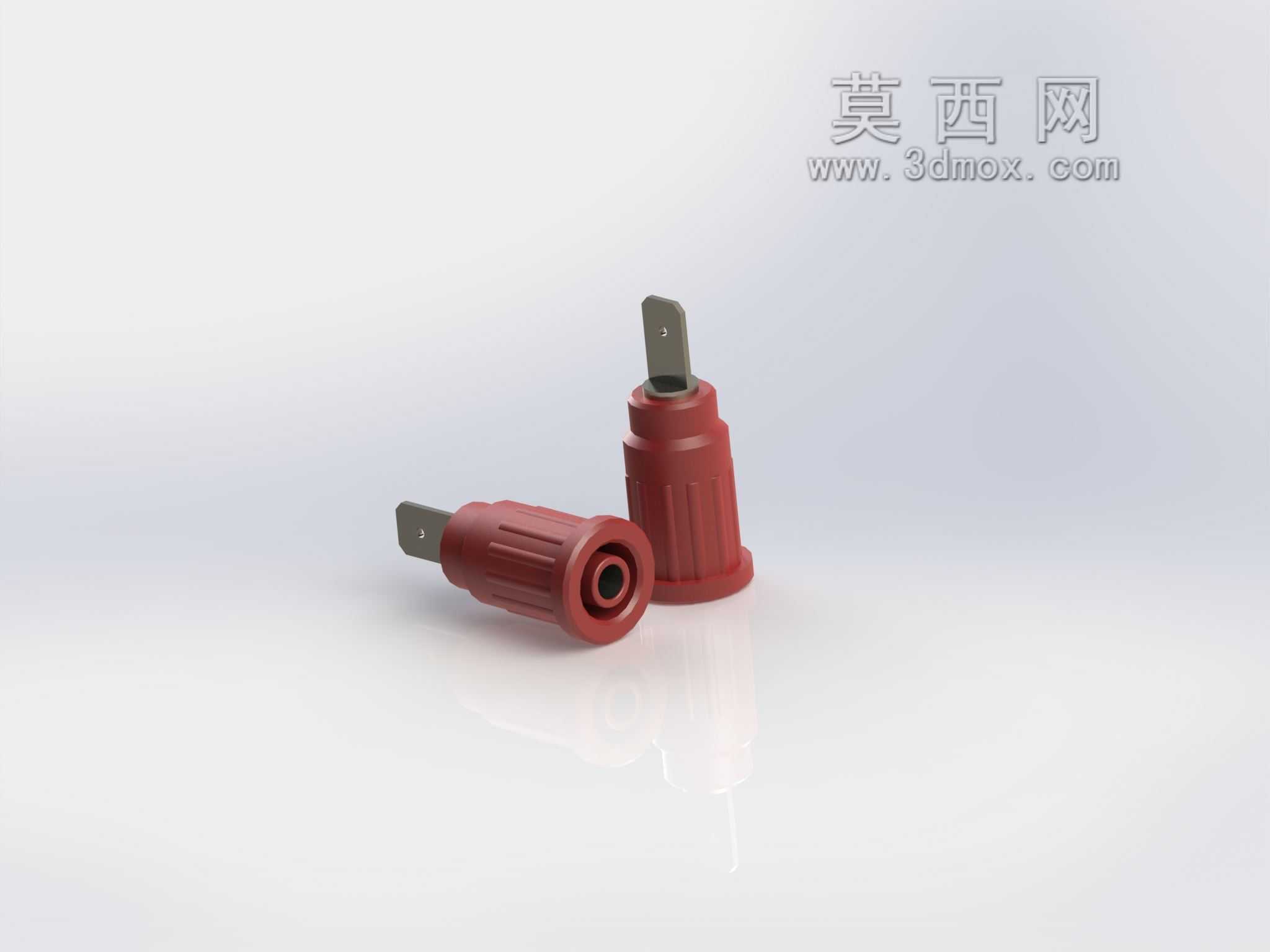

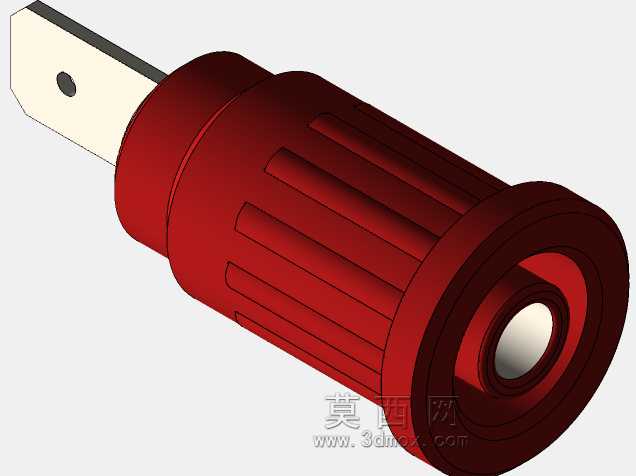

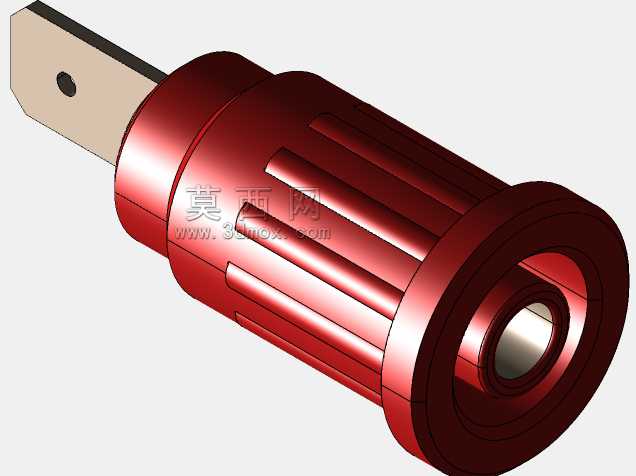

　　在低压测试接线、实验台电路搭建、小型电气设备内部互连这类场景里，4mm香蕉接插件是普及率极高的互连元件，其中母端插孔作为与公头插针对接的核心部件，其接触可靠性、插拔手感、绝缘防护性能直接决定了整条测试或供电链路的稳定性。这款母端香蕉插孔的设计，首先围绕接触可靠性做了核心结构优化，内部接触簧片采用对称开槽的弹性结构，插针插入时簧片能均匀产生径向抱紧力，既不会因为抱紧力过大导致插拔卡顿、长期使用磨损插针表面镀层，也不会因为接触压力不足出现接触电阻过大、通电发热甚至信号传输中断的问题。绝缘外壳采用带防滑纹路的阶梯式柱形结构，外壳表面的竖向防滑筋在手工插拔时能提供足够的摩擦力，即使操作人员佩戴薄乳胶手套操作，也能轻松施力完成插拔动作，

　　不会出现手滑滑脱的情况。从安装边界来看，这款插孔的尾部设计了标准的压线结构，可以适配多股软铜线的压接或者焊接需求，接线完成后外壳尾部的限位台阶能刚好卡在设备面板的安装孔位上，配合配套的锁紧螺母就能完成面板固定，安装孔的适配直径经过反复校核，既不会因为间隙过大出现插孔晃动，也不会因为公差过盈导致安装时需要强行敲入损伤外壳。设计过程中特意考虑了不同使用场景的适配性，插孔的入口端做了圆弧导向倒角，公头插针对接时不需要完全精准对位，只要在倒角覆盖的偏差范围内就能顺利滑入插孔内部，这在测试台频繁换接线、操作人员视线被设备遮挡的场景下，能大幅提升接线效率，减少对位不准顶坏内部簧片的概率。绝缘外壳的材料选型上，

　　采用了具备一定耐温等级的硬质绝缘材料，日常通过额定电流时产生的温升不会导致外壳软化变形，即使短时间出现过流情况，外壳也能维持基本的结构强度，避免相邻接线点出现短路风险。从实际使用的角度出发，这款插孔的插拔寿命做了针对性的结构强化，内部簧片采用弹性优异的铜合金材料，表面做了镀镍处理，既能降低接触电阻，也能抵御日常使用环境中的潮气、盐雾侵蚀，长期使用不会出现簧片氧化导致的接触不良问题。在设备内部布线场景下，这款插孔的整体长度控制得十分紧凑，不会占用过多的设备内部纵深空间，对于内部空间紧张的小型测试仪器、便携实验设备来说，能有效压缩内部布线的预留空间，给其他核心功能元件留出更多布局余量。另外，外壳的法兰台阶厚度经过优化，

　　安装在不同厚度的设备面板上时，只需要更换对应规格的锁紧垫片就能实现牢固固定，不需要针对不同面板厚度重新开模调整插孔尺寸，能覆盖大部分常规仪器面板的安装需求。在电气安全设计上，插孔的入口端绝缘护套深度足够，公头插针插入到位后，带电的金属部分完全被绝缘外壳包裹，不会出现裸露的带电点，操作人员插拔时即使手指碰到插孔入口位置，也不会有触电风险，完全满足低压电气测试场景的安全防护要求。
