Basecam pro万向节控制装置结构设计

　　在云台增稳、多轴运动姿态控制场景中，万向节控制器是承担姿态解算、电机驱动、信号传输的核心硬件单元，这套Basecam pro万向节控制装置的结构设计，完全围绕实际工况下的安装适配、散热需求、抗振性能展开，从分层堆叠的装配逻辑到外壳的防护结构，每一处细节都对应现场使用的实际痛点。

　　从实际应用场景来看，这类控制器广泛适配手持摄影云台、车载光电吊舱、无人机挂载增稳平台、工业设备姿态调整机构等需要多轴联动姿态补偿的场景，不同场景下的安装空间差异极大，手持设备要求控制器体积紧凑重量轻，车载吊舱要求控制器抗振耐冲击，工业场景则要求控制器具备足够的电磁屏蔽能力与散热冗余，这套结构在设计之初就兼顾了多场景的适配性，没有采用一体化灌封的封闭结构，而是选择分层模块化的装配方案，方便不同场景下的功能裁剪与硬件替换。

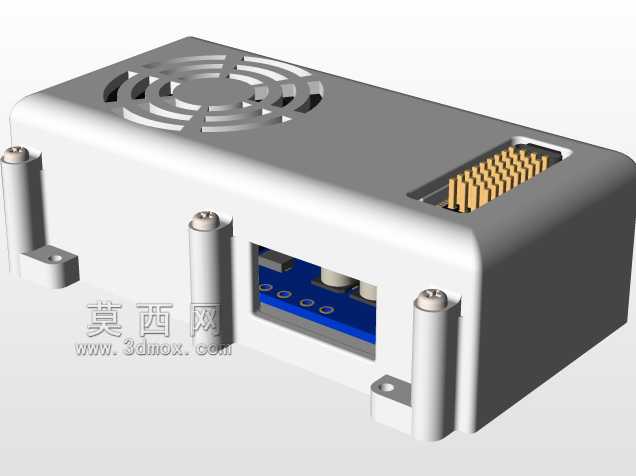

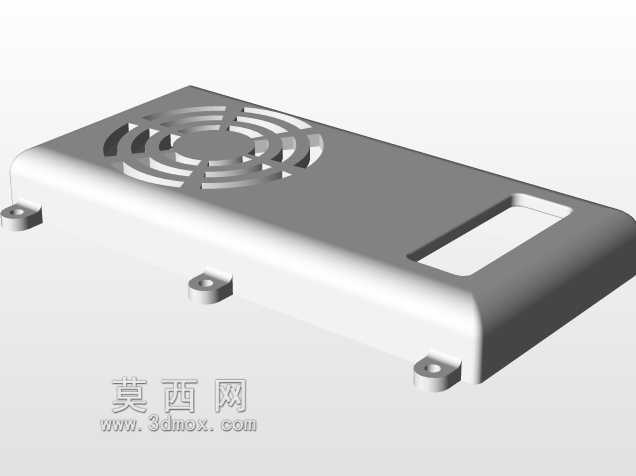

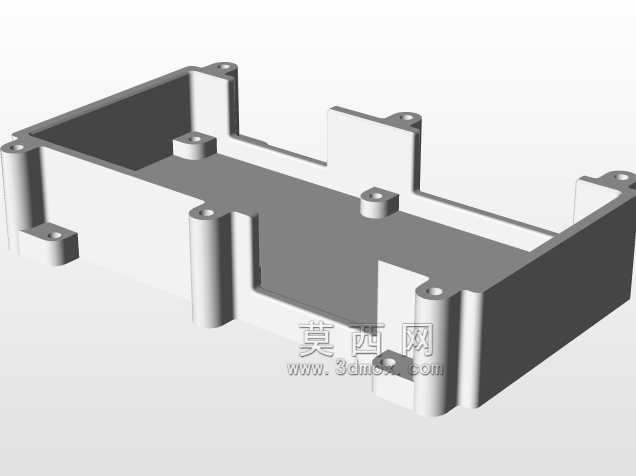

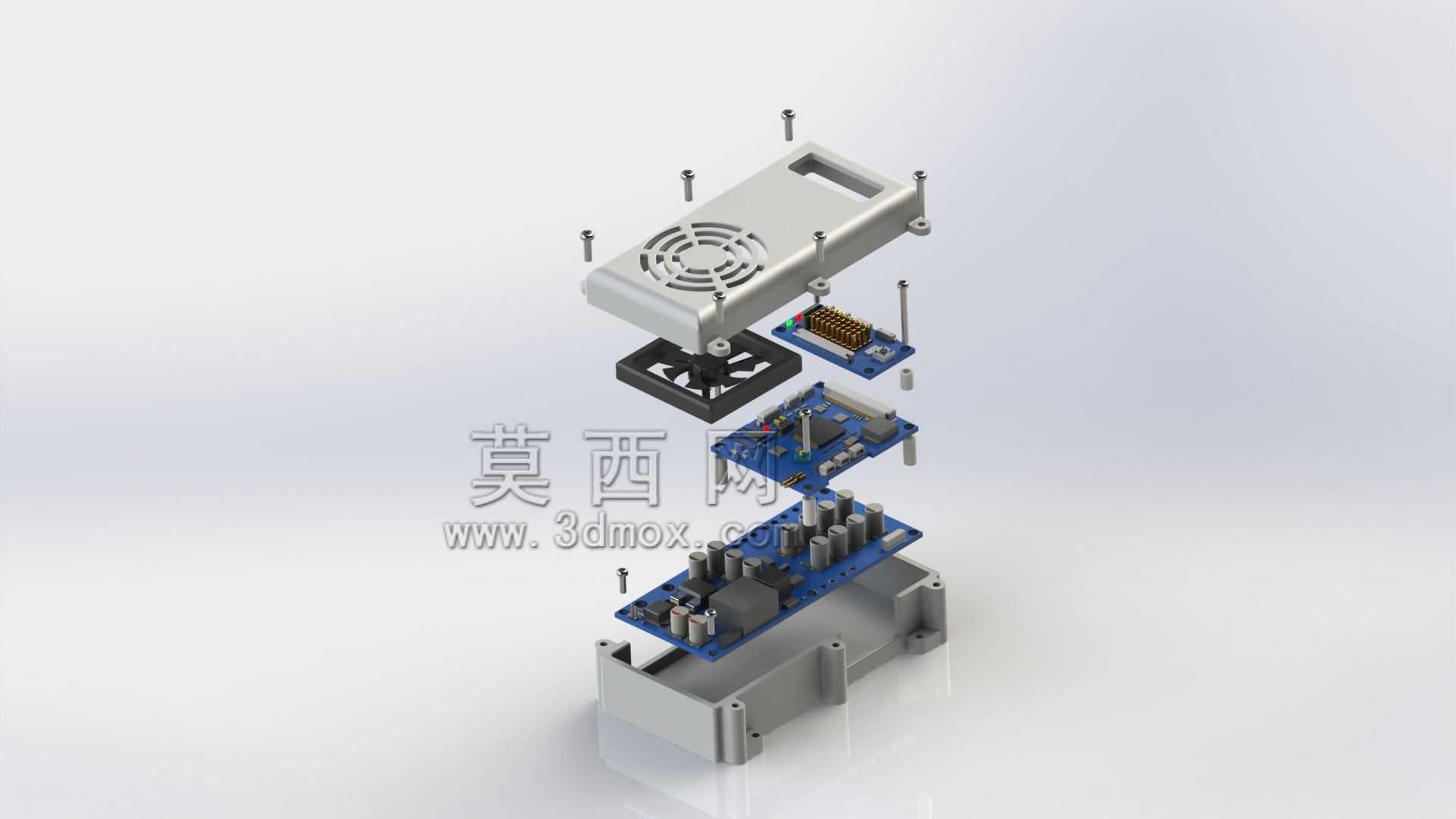

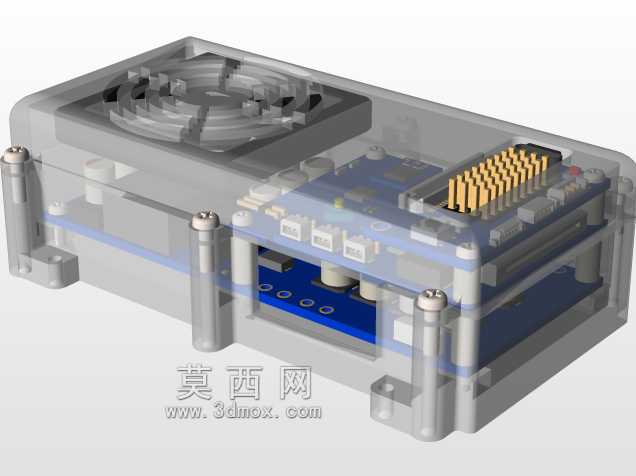

　　整套装置采用上下壳体夹装中间功能板层的层叠结构，底部壳体为压铸铝合金材质，预留了四个带安装孔的固定支脚，支脚位置经过尺寸校核，既可以直接通过M3螺丝固定在标准20mm间距的铝型材安装面上，也可以搭配减震胶柱挂载在运动平台上，安装边界的预留间隙考虑了接线空间，所有外接接口都布置在壳体侧面的开槽位置，避免接线后突出安装面影响整体固定。上壳体同样采用铝合金材质，顶面设计了格栅式散热通风孔，对应内部功率驱动板的发热区域，格栅的开孔角度做了倾斜处理，既保证通风散热效率，又能避免垂直滴落的液体直接接触内部电路板，满足日常使用中的基础防护需求。

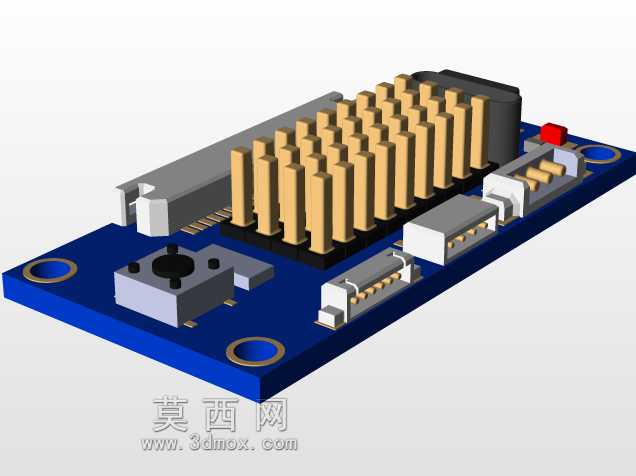

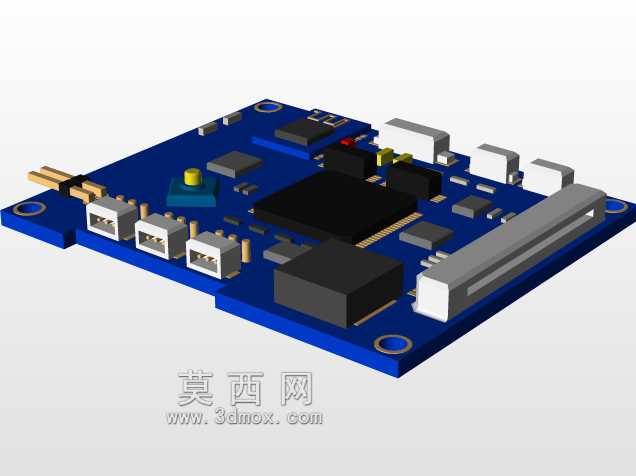

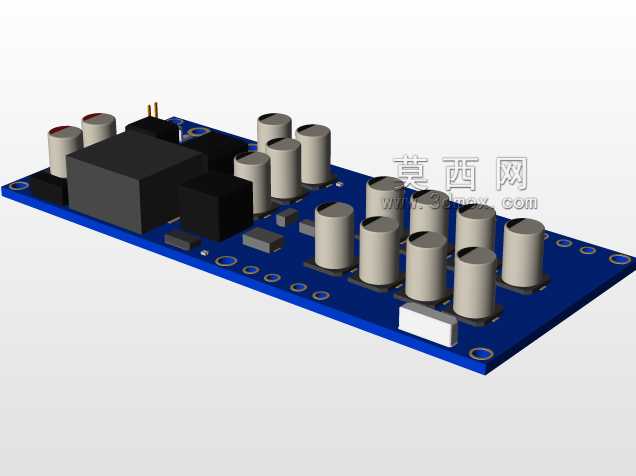

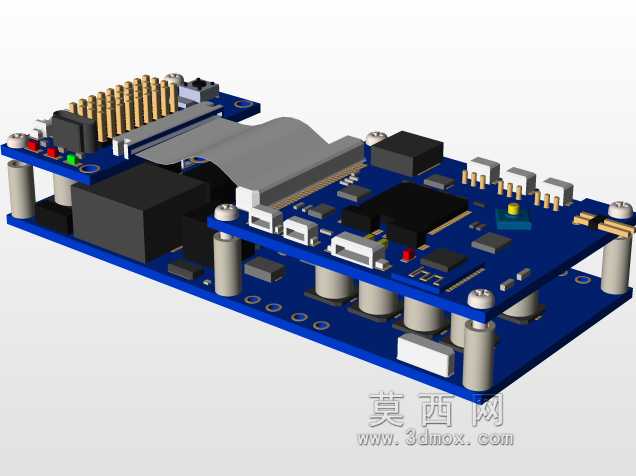

　　内部的板层结构从上到下依次为接口转接板、核心控制板、功率驱动板，每层板之间通过铜柱支撑固定，板间间距经过精确计算，既预留了电容、接插件等较高元器件的安装空间，又尽可能压缩整体堆叠高度，控制整体装置的厚度尺寸。核心控制板上布置了姿态传感器、主控芯片与存储单元，位置处于整个结构的几何中心，尽可能远离功率驱动板的大电流走线区域，减少功率回路对姿态采样信号的电磁干扰；功率驱动板布置在靠近下壳体的位置，板上的功率管通过导热垫直接贴合下壳体的金属内壁，将工作时产生的热量通过金属壳体向外散发，避免长时间大负载工作时出现过热保护。

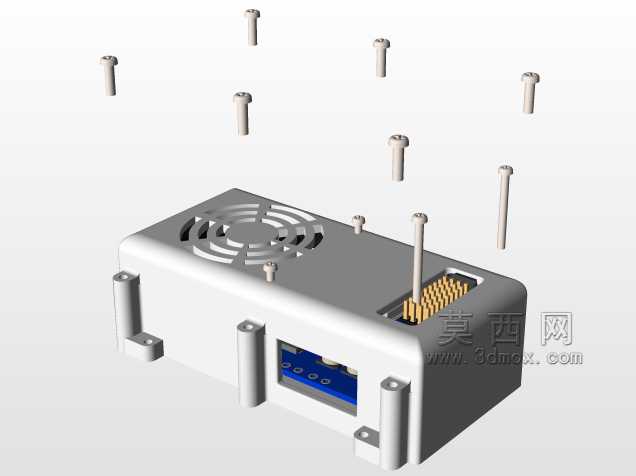

　　在装配逻辑上，所有板层与壳体的固定都采用统一规格的十字螺丝，螺丝长度经过匹配，不会出现顶穿壳体或者螺接深度不足的问题，上下壳体的对接位置设计了定位止口，装配时不需要额外调整对位，直接扣合即可完成壳体的定位，降低生产装配的难度。壳体侧面的接口开槽位置对应不同板层的接口位置，包括电源输入接口、电机驱动接口、编码器信号接口、调试通讯接口，每个接口的开槽尺寸都做了公差匹配，既不会因为间隙过大影响防护性，也不会因为尺寸过小导致接插件无法正常插拔。

　　从设计思路来看，这套结构没有追求过度的一体化与小型化，而是优先考虑了可维护性与工况适应性，实际使用中如果某一块功能板出现故障，只需要拆开上下壳体，更换对应板层即可，不需要整体更换整个控制器，降低后期维护成本。安装支脚的位置设计也考虑了不同方向的安装需求，既可以水平卧式安装在设备舱内部，也可以通过支脚的安装孔垂直立式固定在设备侧壁上，适配不同设备的内部空间布局。外壳的金属材质除了散热作用之外，还形成了连续的电磁屏蔽腔体，减少外界电磁干扰对内部控制信号的影响，同时也避免内部功率电路的电磁辐射向外泄漏，满足工业场景下的电磁兼容要求。

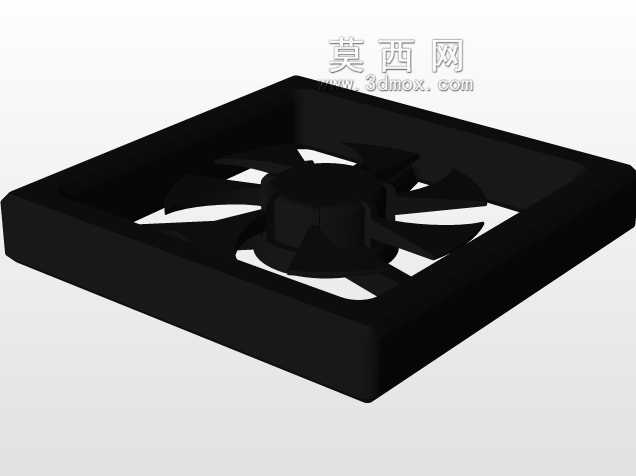

　　在细节处理上，每层电路板的边缘都做了圆角处理，避免装配时划伤绝缘层，板间支撑铜柱都采用绝缘材质，避免不同板层之间出现短路风险；上壳体的散热格栅位置对应内部预留了防尘网的安装槽，可以根据使用场景选择是否加装防尘网，在多尘环境下使用时加装防尘网可以避免灰尘进入内部堆积在电路板上，在通风条件较差的密闭舱体内使用时可以拆除防尘网提升散热效率。整套装置的外形尺寸控制在适配多数小型云台设备的范围内，整体重量因为采用铝合金壳体得到有效控制，不会给挂载平台带来过多的额外负载，同时金属壳体的结构强度足够应对运动过程中的振动与冲击，不会出现壳体开裂、板层松动的问题。
