BA15S规格5W车用指示灯泡结构设计

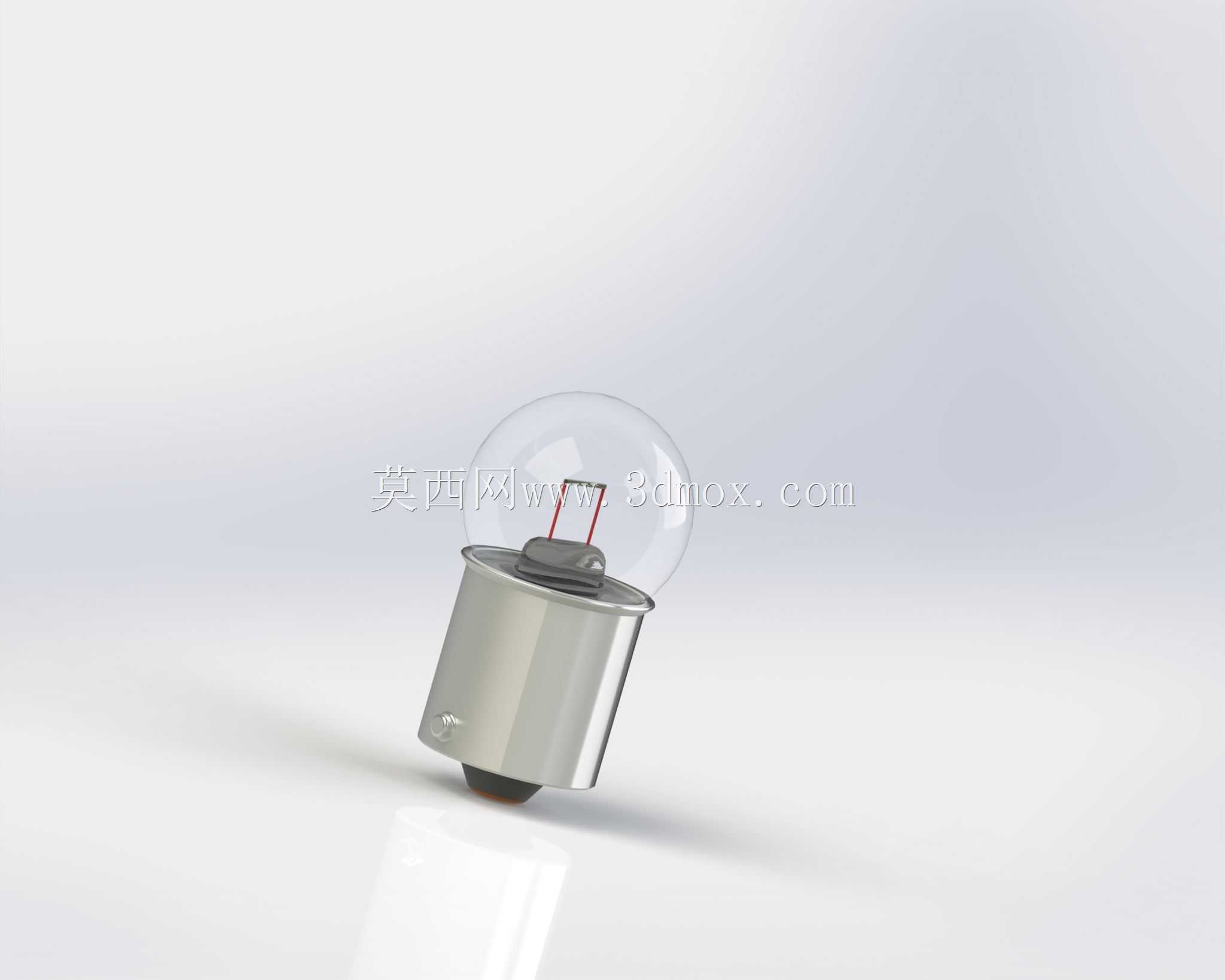

　　在车载照明系统的细分零部件设计中，BA15S规格的5W指示灯泡属于应用覆盖极广的通用型光源部件，不同于前照灯这类大功率主照明组件，这类小功率灯泡主要承担车辆信号指示的功能，常见的装车位置包括车辆尾部的示宽灯、转向辅助指示灯、牌照照明灯，以及部分老款车型的车内阅读灯、仪表台背光辅助光源，还有挂车、工程作业车辆的侧边标识灯组也会大量采用该规格的灯泡作为发光单元。从结构设计的角度拆解该部件，整体分为三个核心功能段：底部的金属安装基座、中部的发光灯丝腔体、顶部的玻璃泡壳。其中金属基座采用BA15S标准的卡口式结构，这一结构的设计初衷是为了满足车载场景下快速更换、抗震防松的使用需求，基座侧壁的对称定位卡销与灯座内的卡槽配合，

　　插入后旋转15度即可完成机械锁止，不需要额外的紧固件固定，同时基座底部的两个偏心触点分别对应电源正负极，避免正负极接反的装配错误，基座的外径严格遵循行业通用的15mm标准尺寸，轴向安装深度控制在18mm范围内，能够兼容市面上绝大多数同规格的车载灯座安装位，不需要针对灯座做额外的改型适配。中部的灯丝腔体采用金属冲压外壳封装，内部的灯丝支架采用耐高温的镍铬合金材质，能够承受灯泡点亮时产生的局部高温，5W的功率设计刚好匹配车载12V供电系统的常规负载，不会因为功率过大导致线路过载，也不会因为功率不足导致指示亮度不够，在常规日照环境下，后方100米范围内的车辆驾驶员能够清晰识别到该灯泡点亮的信号，满足道路行驶的信号可视距离要求。

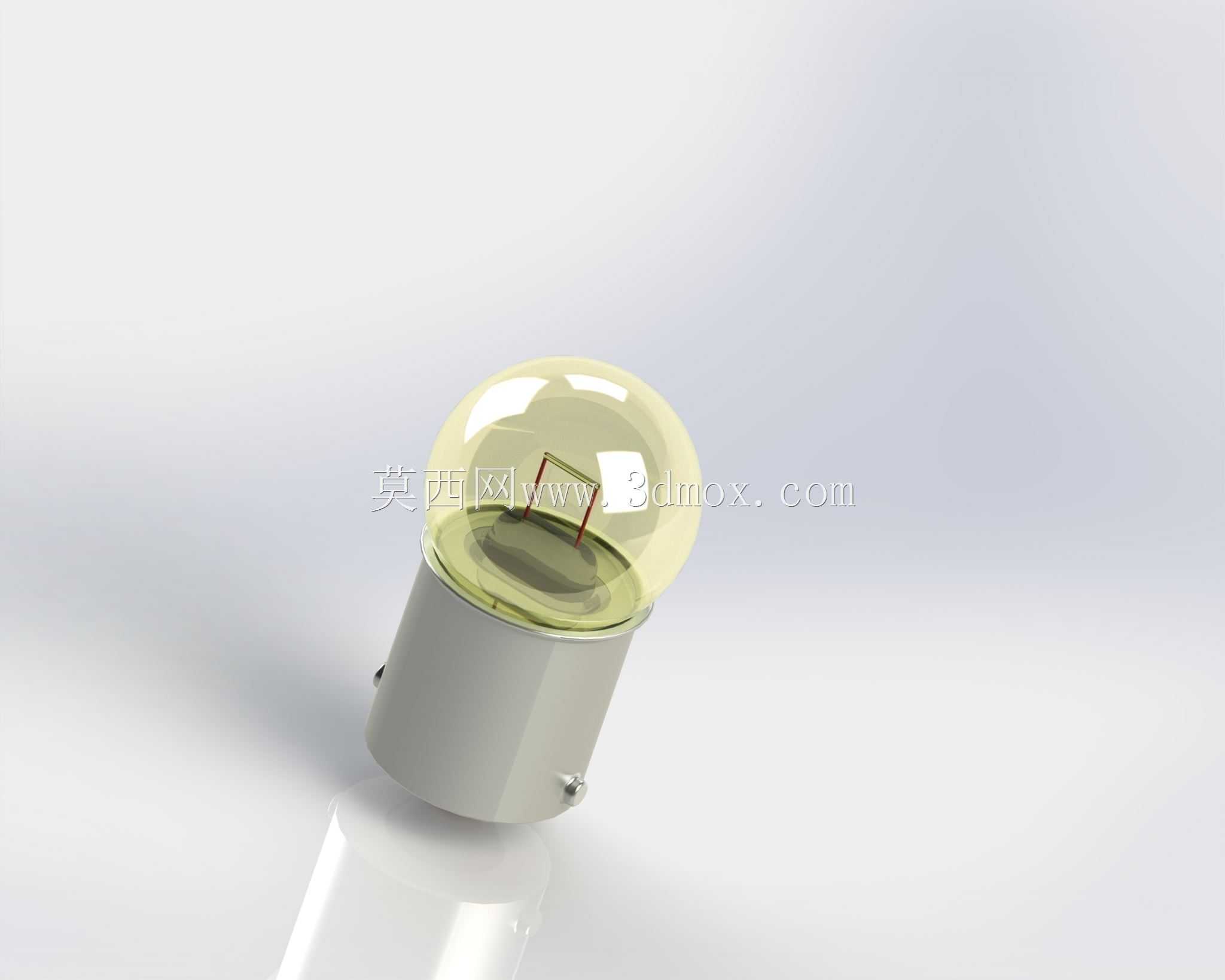

　　顶部的玻璃泡壳采用透明硼硅酸盐玻璃吹制而成，泡壳的外形为圆润的球形，一方面是为了给灯丝提供足够的散热空间，避免灯丝局部过热熔断，另一方面球形的曲面能够让灯丝发出的光线向四周均匀散射，扩大信号的可视角度，避免出现侧面观察时的光线死角。在建模过程中需要重点关注几个装配公差的控制：首先是基座卡销的位置公差，卡销相对于基座中心轴线的对称度误差需要控制在0.1mm以内，否则会出现灯泡插入灯座后卡滞、无法旋转锁止的问题；其次是底部触点的凸出高度，两个触点相对于基座端面的凸出量需要保持在0.8-1.2mm之间，凸出量过小会导致接触不良、灯泡时亮时灭，凸出量过大则会在安装时顶坏灯座内部的接触弹片；另外玻璃泡壳与金属基座的连接部位需要做同轴度约束，

　　避免泡壳偏心导致安装后与灯座外罩产生干涉。这类灯泡的使用场景决定了它的设计不需要追求复杂的光学结构，核心要求是可靠性与互换性，在车辆行驶过程中会持续受到发动机振动、路面颠簸带来的冲击，因此所有连接部位的结构强度都需要满足车载零部件的振动测试标准，灯丝与支架的连接点需要做加固处理，避免长期振动后灯丝脱落断裂。从三维建模的实操角度来看，这类标准件的建模不需要做过多的创意化改动，所有尺寸都需要严格遵循行业通用的安装规范，确保模型导出后能够直接用于整车灯光系统的装配仿真，在做虚拟装配验证时，可以直接将该灯泡模型导入灯座组件中，验证安装间隙、锁止行程是否符合设计要求，避免后期开模后出现装配干涉的问题。很多新手工程师在做这类小部件建模时容易忽略安装边界的尺寸约束，随意调整基座的直径或者泡壳的长度，导致建出来的模型无法与通用灯座匹配，失去了标准件模型的实用价值，实际上这类通用车载光源的尺寸规范已经经过了几十年的行业验证，所有的安装尺寸都有明确的行业约定，建模时只需要严格遵循这些尺寸边界，就能保证模型的工程实用性。另外在结构细节上，基座表面的滚花设计并不是装饰结构，而是为了在手动更换灯泡时增加摩擦力，即使手上沾有油污也能顺利旋转拧紧灯泡，这一细节在建模时也需要准确还原，不能为了简化模型将其省略，因为在做虚拟人机工程验证时，滚花的纹理参数会直接影响手部接触的摩擦力仿真结果。
