台架试验用PX4飞控简易阻尼减振安装结构

　　在无人机飞控系统的地面台架验证环节，振动干扰始终是影响传感器数据采集精度的核心干扰源，这套适配PX4飞控模块的简易阻尼减振结构，正是针对台架测试场景的特定安装需求开发的配套结构件。不同于机载场景下追求极致轻量化的减振设计，台架试验阶段的减振结构更侧重安装稳定性、阻尼参数一致性以及调试拆装的便捷性，不需要过度苛求重量指标，反而要保证多次拆装后安装基准不会出现偏移，避免每次装夹带来的测试数据偏差。

　　从实际功能逻辑来看，这套结构的核心作用是过滤台架动力系统运转时传递过来的宽频振动，包括电机转动带来的高频微幅振动、台架结构共振带来的中低频大幅振动，避免振动直接传递到PX4飞控的内置IMU、气压计等敏感传感器上，防止传感器输出数据出现噪声漂移，保证姿态解算、高度测算等算法验证过程中拿到的原始数据足够可靠。很多刚接触飞控台架测试的工程师容易忽略减振环节的匹配，直接把飞控硬连接在台架支架上，最后测出来的加速度计数据杂波幅值远超阈值，调试了半天的PID参数到了实际试飞阶段完全不适用，本质就是台架测试阶段的振动输入和实际机载场景偏差过大，拿到的测试数据没有参考价值。

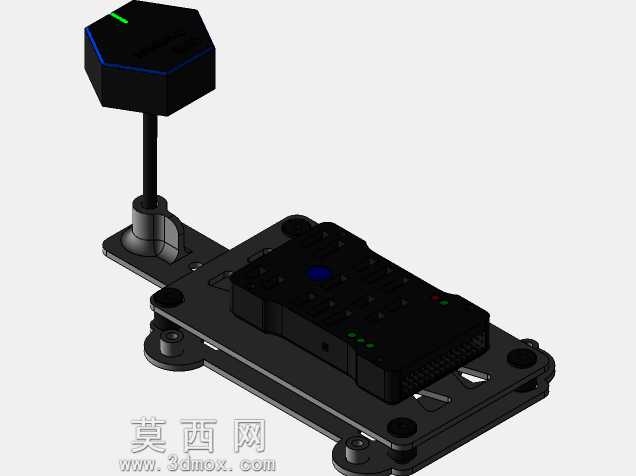

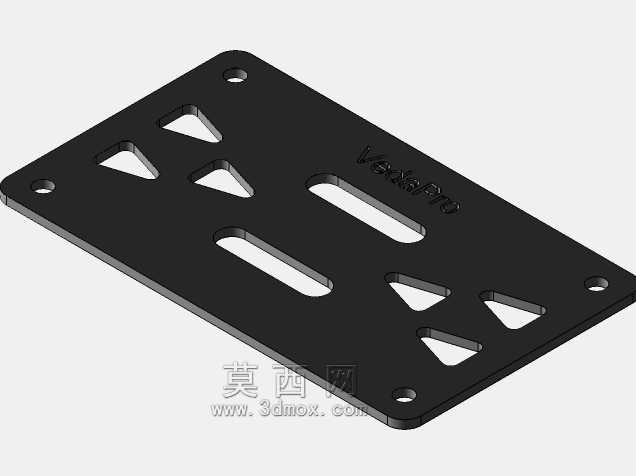

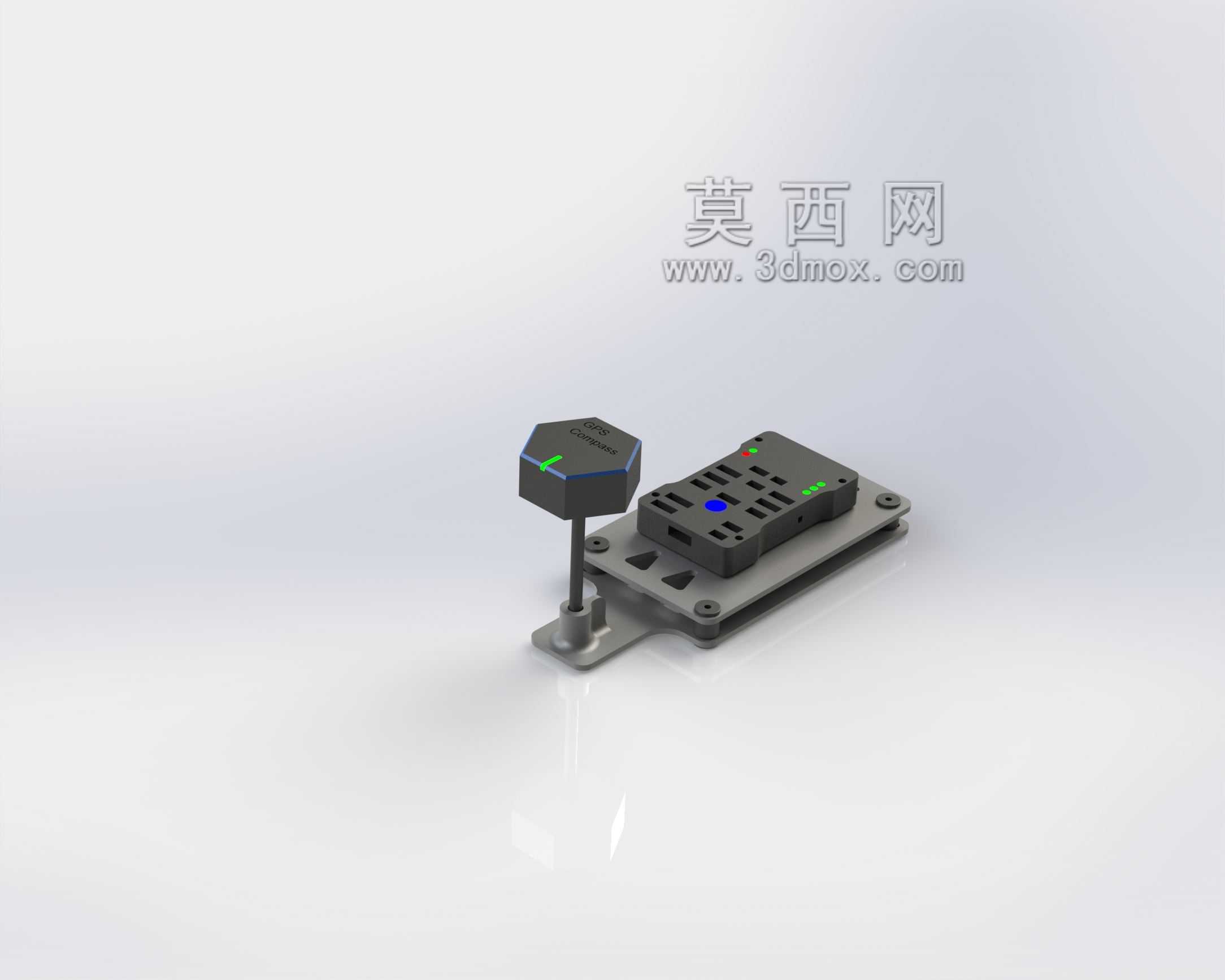

　　设计思路上，这套结构采用了分体式的安装布局，下方是带长槽安装孔的金属固定底座，通过标准紧固件可以固定在台架的不同安装位置，长槽孔的设计预留了足够的位置调整空间，不需要在台架上重新打孔就能适配不同的安装点位，适配性更强。底座向上延伸出一根带阻尼缓冲的支撑立柱，立柱顶端是专门适配PX4飞控外形的安装托板，托板和立柱之间、立柱和底座之间都设置了阻尼缓冲环节，形成了两级隔振的结构：第一级过滤从台架传递到底座的大幅值低频率振动，第二级过滤经过一级衰减后残留的高频微幅振动，两级阻尼的参数做了匹配调校，不会出现两级减振刚度接近导致的共振放大问题。

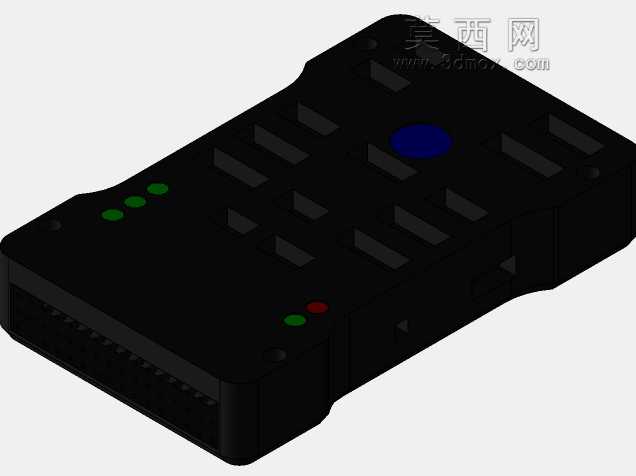

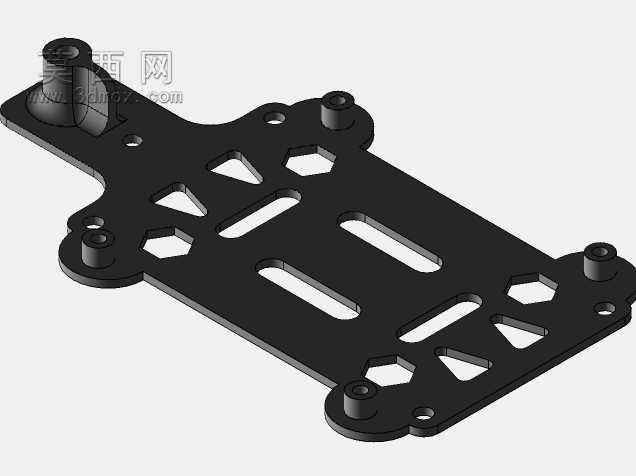

　　安装边界方面，固定底座的安装孔距适配台架常用的20系列铝型材槽宽，不需要额外加工转接件就能直接装夹，整体结构的垂直高度控制在合理范围内，不会因为支撑过高带来额外的倾覆力矩，即使台架在大油门工况下出现明显抖动，整个减振结构也不会出现松脱或者摆幅超标的情况。飞控安装托板上的固定孔位完全匹配PX4系列飞控的标准安装孔距，飞控装上去之后不会出现偏斜，保证飞控的坐标轴和台架的基准坐标轴保持一致，减少后续测试过程中的坐标校准工作量。托板上还预留了走线槽位，飞控连接的GPS、数传、电调信号线可以顺着支撑立柱排布，不会因为线束拉扯给飞控施加额外的外力，也避免线束晃动带来的附加振动干扰。

　　从结构细节来看，所有和阻尼件接触的安装面都做了平面度处理，避免安装面不平整导致阻尼件出现预压变形，影响实际的减振刚度。阻尼件选用了耐老化的阻尼材料，长时间在台架的连续振动工况下不会出现刚度衰减，保证长时间连续测试过程中减振特性保持一致，不会因为测试时间拉长导致数据采集条件发生变化。和机载减振架不同的是，这套结构没有做多余的镂空减重设计，底座和托板都保留了足够的结构厚度，自身的结构刚性足够，不会因为结构件本身的形变带来额外的振动干扰。实际使用过程中，只需要先把底座固定在台架的合适位置，调整好支撑立柱的朝向，再把PX4飞控固定在顶端托板上，接好所有线束之后就可以开展测试，拆装过程不需要复杂的工装，单次拆装调整只需要几分钟就能完成，非常适合台架测试阶段频繁调整飞控安装位置、更换测试固件的使用场景。

　　很多工程师在自制台架减振结构的时候，容易直接照搬机载的减振球方案，但是机载减振球的刚度是针对机载场景的重量和振动频率设计的，台架场景下的振动频谱和机载场景有明显区别，直接套用很容易出现某一频段下的共振，反而把振动放大，这套结构的阻尼参数是专门针对台架试验的常见振动频谱调校的，在台架常用的电机转速区间内都能保持稳定的隔振效率，不会出现共振点。另外结构上还做了限位设计，即使出现意外的大幅冲击，飞控的最大位移量也被限制在安全范围内，不会出现飞控从支架上脱落、撞击台架其他部件的情况，对测试件的防护也做了充分考虑。
