100A规格电子稳定控制散热模组结构

　　在中小功率电控系统的实际落地场景里，这类集成散热结构的电子稳定控制单元，常被用于小型移动作业设备、低压直流供电的工控执行端、户外便携动力装备的电流稳控环节，核心作用是在负载动态波动、输入电压存在小幅跳变的工况下，维持输出电流的稳定性，避免后端执行器件因电流骤变出现误动作或者烧损。从结构设计的逻辑来看，这个单元把功率承载、散热、接线集成在同一个主体结构上，没有做额外的分体式安装支架，就是为了适配紧凑安装空间的需求，很多小型电控舱内部的安装位往往是零散的非标准空间，一体化的结构能减少安装时的紧固件数量，降低装配工序的复杂度。

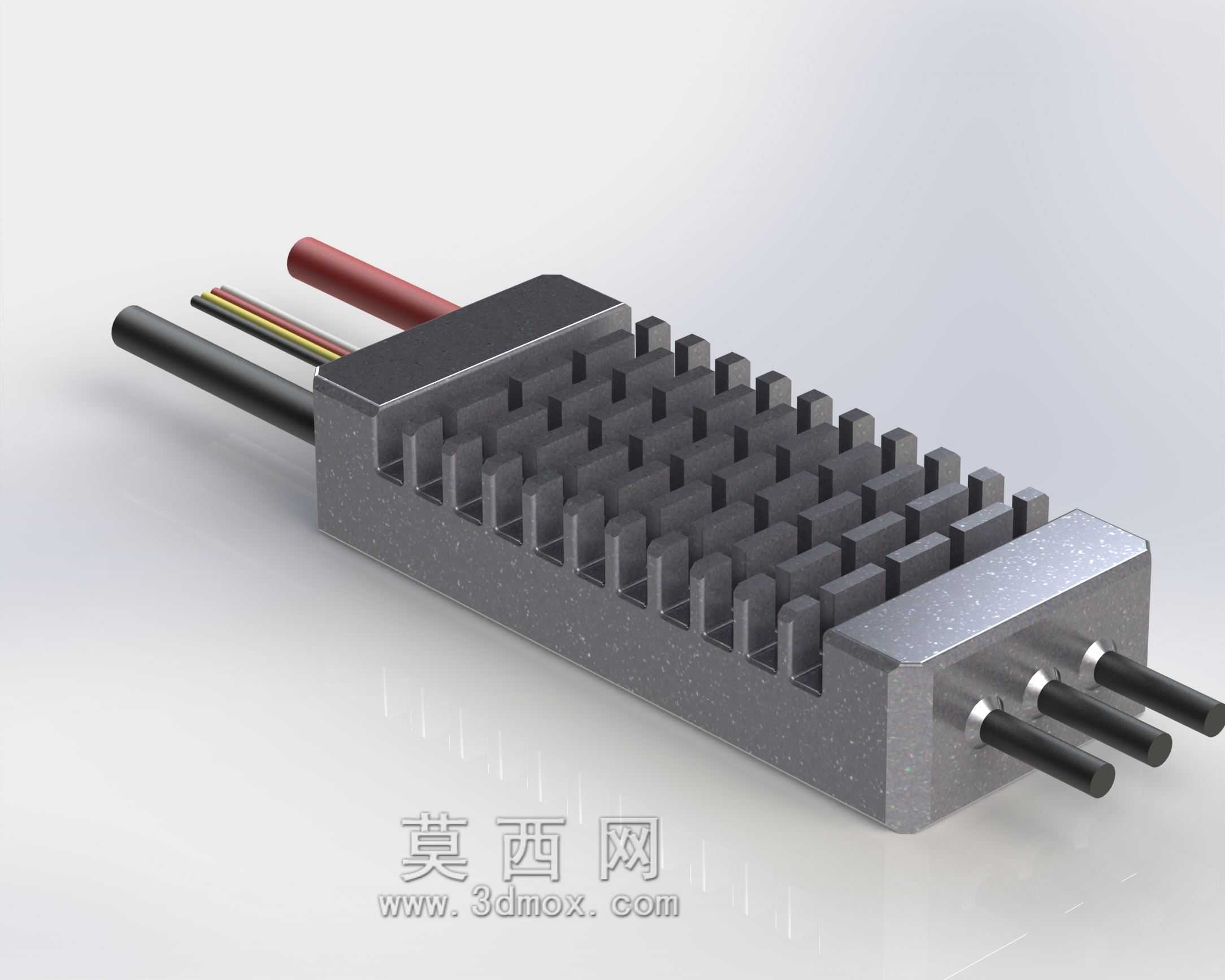

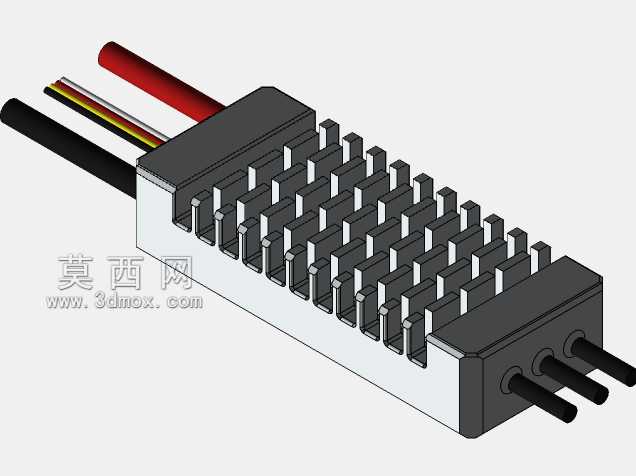

　　主体的散热部分采用了等间距直鳍片结构，鳍片的厚度和间距经过匹配，在自然对流的散热条件下，就能把100A额定电流下功率器件产生的热量及时散出，不需要额外加装强制风冷的风扇，这一点对于户外使用、维护不便的场景非常友好，省去了风扇故障带来的维护成本，也避免了风扇转动带来的电磁干扰影响控制信号的稳定性。鳍片的根部和主体基座是一体化的导热结构，没有采用拼接或者粘接的工艺，能最大程度降低接触热阻，让功率器件工作时产生的热量快速传导到整个散热鳍片阵列上，避免局部热量堆积造成功率器件结温过高，触发过温保护切断输出。

　　接线端的设计做了明确的进出线区分，一侧是大线径的动力输入输出接线端，采用了带绝缘护套的粗线缆引出，能承载100A持续电流的通流需求，线缆和内部功率器件的连接部位做了应力释放结构，避免设备在受到振动时，线缆拉扯造成焊点脱落或者接触电阻变大。另一侧的多芯细线是信号控制端，用来传输控制信号、状态反馈信号，和动力线分侧布置，能减少大电流动力线对弱信号的电磁串扰，这部分在布线设计的时候特意拉开了和动力回路的空间距离，不需要额外增加屏蔽层就能满足常规工业场景的抗干扰要求。输出端的三个金属插针是用来对接后端负载的接插件，插针的直径和伸出长度都做了标准化匹配，能和市面上常规的大电流接插件直接适配，不需要额外做转接件，插针根部和基座的连接部位做了密封台阶，能避免安装时的助焊剂、灰尘进入到壳体内部，造成绝缘性能下降。

　　从安装边界来看，整个单元的外形是规整的长方体结构，除了鳍片部分的凸起之外，没有其他外凸的结构件，安装时只需要预留出鳍片上方的对流空间即可，不需要在侧面预留额外的操作空间，基座的底部是平整的安装面，可以通过导热胶或者固定压片直接贴装在设备的金属壳体上，进一步借助设备壳体扩大散热面积，提升持续工作的载流能力。在结构强度设计上，整个主体的基座采用了导热性良好的金属材质，边角位置做了小圆弧过渡，避免安装时划伤操作人员或者线缆绝缘层，鳍片的边缘做了钝化处理，不会因为磕碰出现鳍片变形倒伏，影响散热风道的通畅性。

　　实际选型使用的时候，这个单元不需要额外配置外置的散热组件，只需要根据安装位置的环境温度，核对额定电流下的温升数据，就能确认是否满足工况要求，一体化的结构也让三维布线的时候更容易做干涉检查，不需要分别对散热块、控制板、接线端子做装配约束，单个零件就能完成整个电控稳控单元的结构占位，在做整机三维布局的时候能大幅减少装配体的零件数量，提升大装配体的打开和运算效率。对于结构设计人员来说，这类集成化的功率控制单元结构，能省去单独设计散热结构、接线固定结构的时间，只需要预留对应的安装位和接线空间，就能快速完成整个电控部分的结构布局，缩短产品的开发周期。
