UBEC降压稳压电源模块结构设计

　　在航模、小型机器人、便携嵌入式设备的供电链路设计中，UBEC模块是解决宽压输入转稳定低压供电的核心部件，这款5V5A规格的UBEC模块，主要适配输入电压5-30V的直流供电场景，能够将动力电池、外置直流电源的波动电压稳定转换为5V恒定输出，持续承载5A的负载电流，为飞控板、舵机、小型传感器组、嵌入式主控板等对供电稳定性要求较高的部件提供干净的电源供给，避免因输入电压波动、负载瞬时跳变导致的主控复位、传感器采样失真、舵机抖舵等工程常见问题。

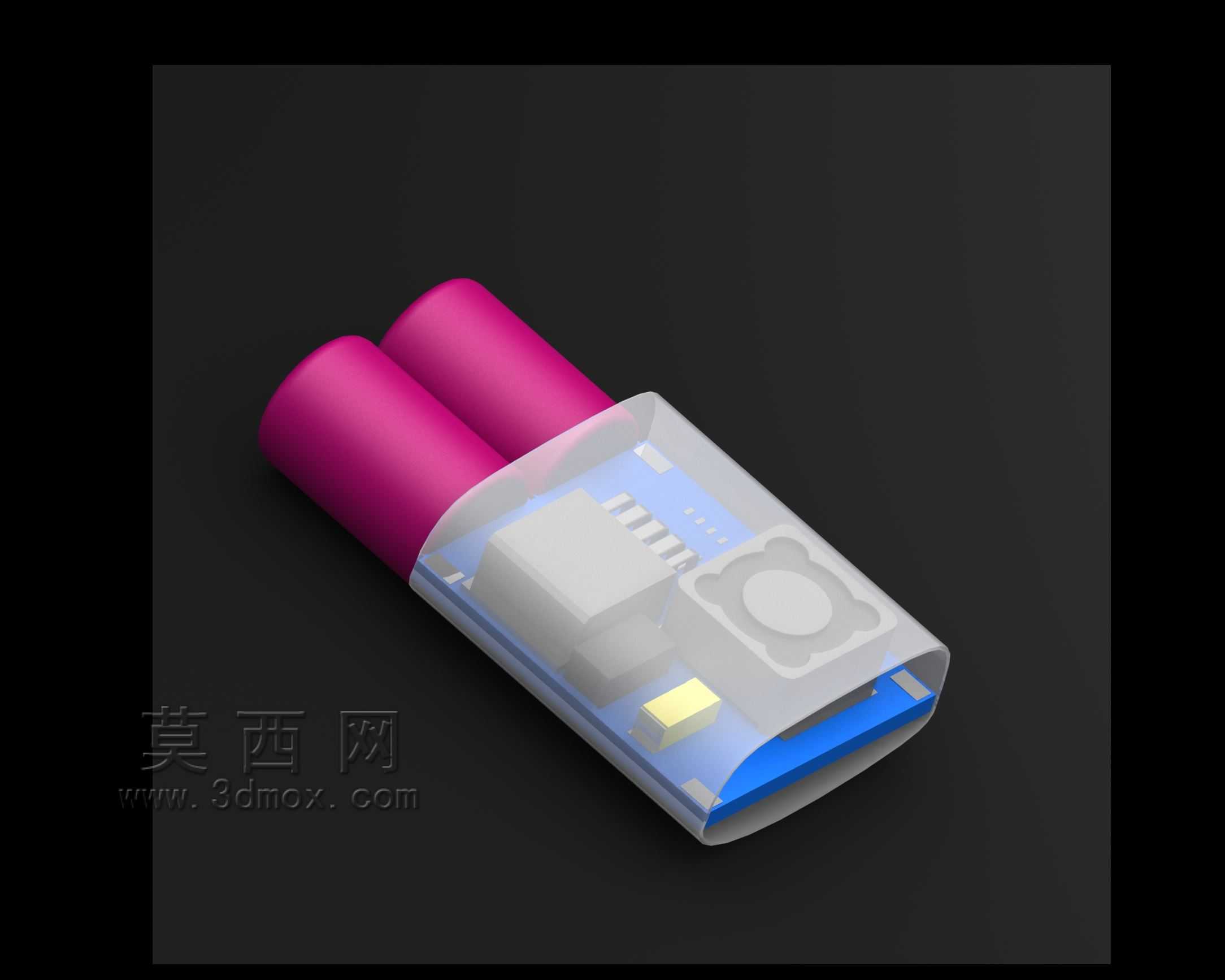

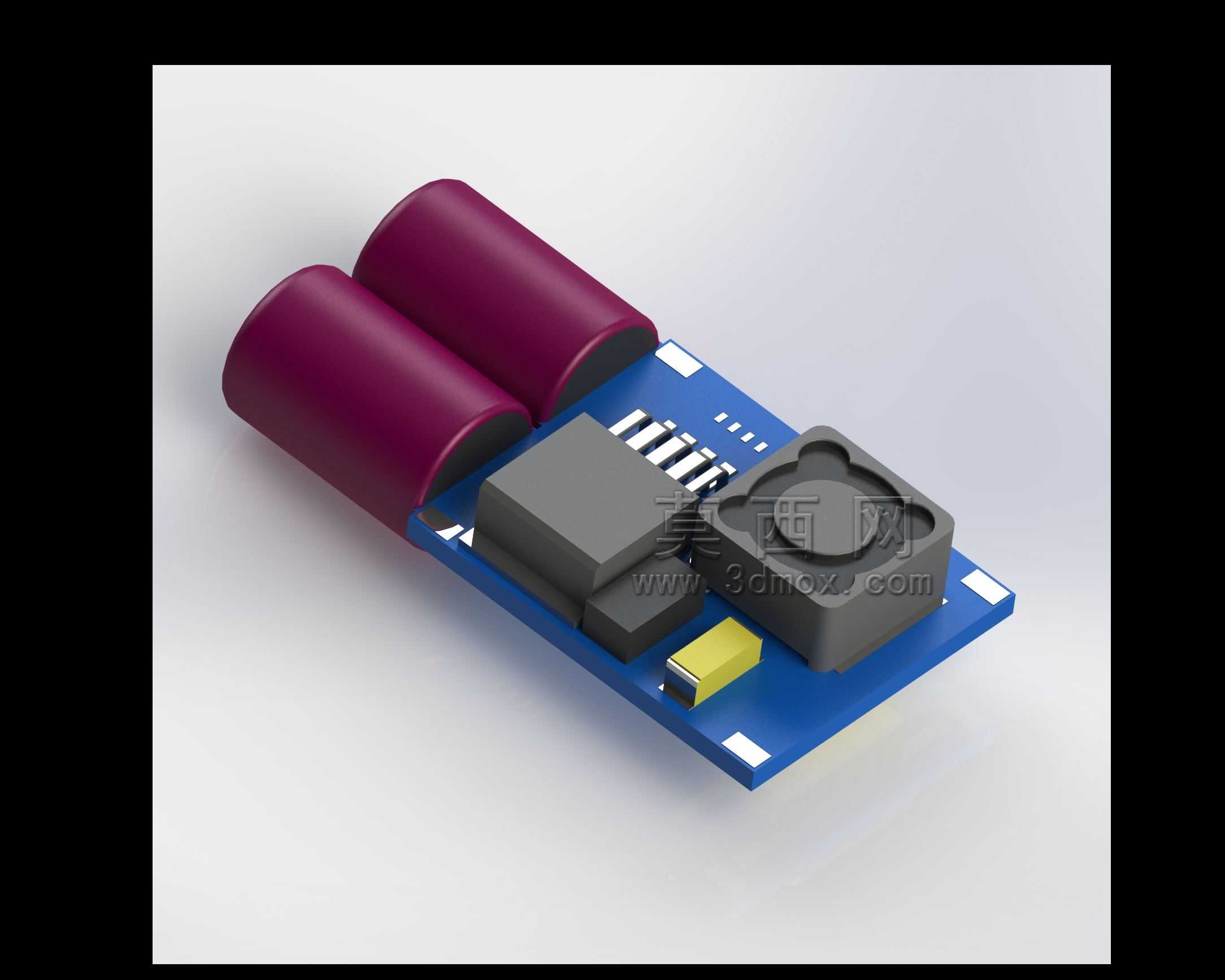

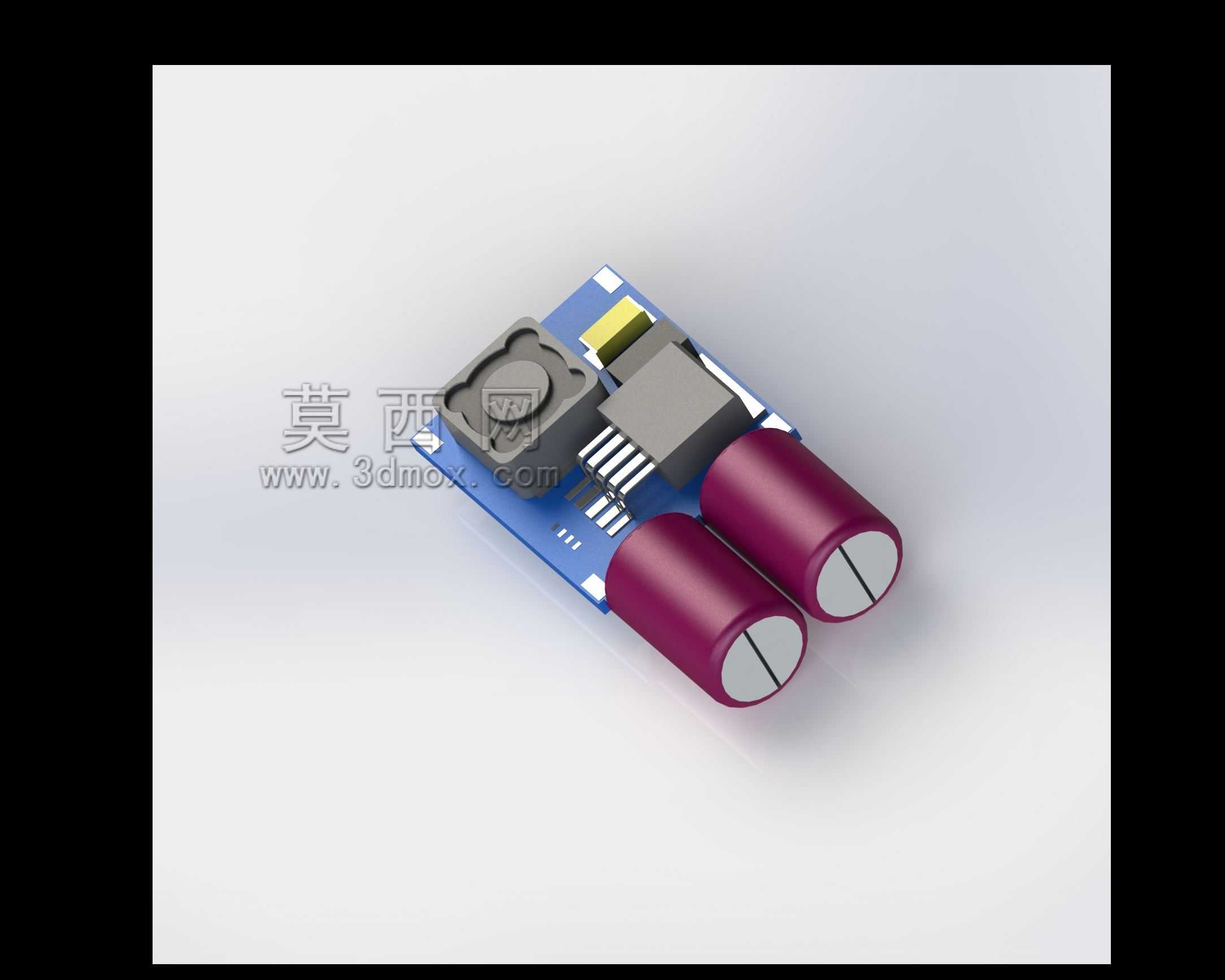

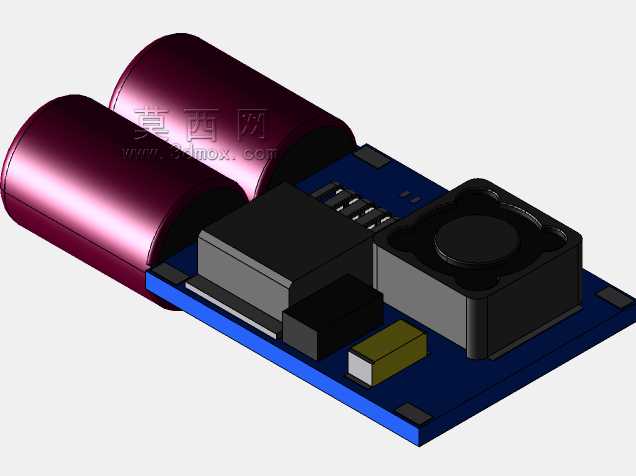

　　从结构设计层面来看，这款模块采用FR-4环氧玻纤基板作为载板，基板上的元件布局遵循功率回路最短的布线原则，输入端两颗大容量直插铝电解电容采用卧式贴装设计，既压缩了模块整体的竖向安装高度，也能在输入端实现更好的滤波效果，吸收输入侧的电压尖峰，抑制电源线上的传导干扰。功率电感采用屏蔽式封装结构，相比开放式电感能够大幅降低漏磁，避免对周边的磁敏感传感器比如电子罗盘、霍尔传感器造成电磁干扰，这一点在航模、巡检机器人这类集成多类传感器的设备上尤为重要，很多新手在搭建供电系统时容易忽略电感漏磁的影响，最终导致罗盘校准失败、航向角漂移，这类屏蔽电感的选型和布局正是为了解决这类实际工程痛点。

　　模块上的功率开关管、整流器件采用贴装工艺焊接在基板靠近输出端的位置，配合铺铜区域实现自然散热，在5A满负载持续工作的工况下，不需要额外加装散热片就能维持合理的工作结温，降低了整机的装配复杂度。输出侧布置了小型滤波电容和黄色的指示元件，通电后能够直观显示模块的工作状态，方便现场调试时快速排查供电故障。

　　从安装边界来看，这款模块整体为矩形板状结构，板边预留了四个白色的安装焊盘，既可以直接焊接在用户的主载板上实现板对板集成，也可以通过铜柱、螺丝进行悬空固定，安装孔位的间距适配主流的小型电子设备安装空间，模块整体的最高元件高度不超过12mm，能够嵌入到狭窄的设备舱内部，不会和周边的结构件产生干涉。在实际选型装配时，需要注意输入端的极性匹配，虽然模块本身带有一定的反接防护能力，但长期反接依然会造成内部器件损坏，布线时输入线要尽量远离信号采集线路，避免功率回路的开关噪声耦合到信号线上。

　　在三维建模过程中，所有元件的封装尺寸都按照实际物料的规格1:1还原，包括电容的引脚间距、电感的外形轮廓、接插件的插拔空间，结构设计师在做整机布局时，可以直接将这个模块导入装配体，提前验证安装间隙、走线空间，避免后期打样后出现元件干涉、装配空间不足的问题。这类电源模块的结构建模看似简单，实则需要兼顾电气性能的布局逻辑和机械装配的边界要求，比如卧式电容的安装方向如果和设备振动方向重合，长期在高振动工况下（比如航模飞行、越野机器人行进）容易出现电容引脚脱焊的问题，建模时就可以提前评估电容的朝向，给结构设计提供优化参考。

　　在不同的应用场景下，这款模块的安装方式也有区别：在固定翼航模上，一般会将模块粘贴在机身靠近电池仓的位置，缩短输入线的长度，减少压降；在桌面级小型3D打印机上，这类模块可以用来给主控板、散热风扇供电，替代原有的线性稳压方案，提升供电效率降低发热；在小型巡检机器人上，模块可以配合锂电池组为视觉传感器、边缘计算板提供稳定的5V供电，适应机器人移动过程中电池电压随电量下降的波动工况。设计时还考虑了生产装配的工艺性，所有直插元件的引脚伸出长度都控制在波峰焊的标准范围内，贴装元件的间距满足SMT贴片机的最小间距要求，不需要特殊工艺就能完成批量生产，降低了模块的制造成本和装配不良率。
