开发阶段雪佛兰科迈罗跑车外观结构

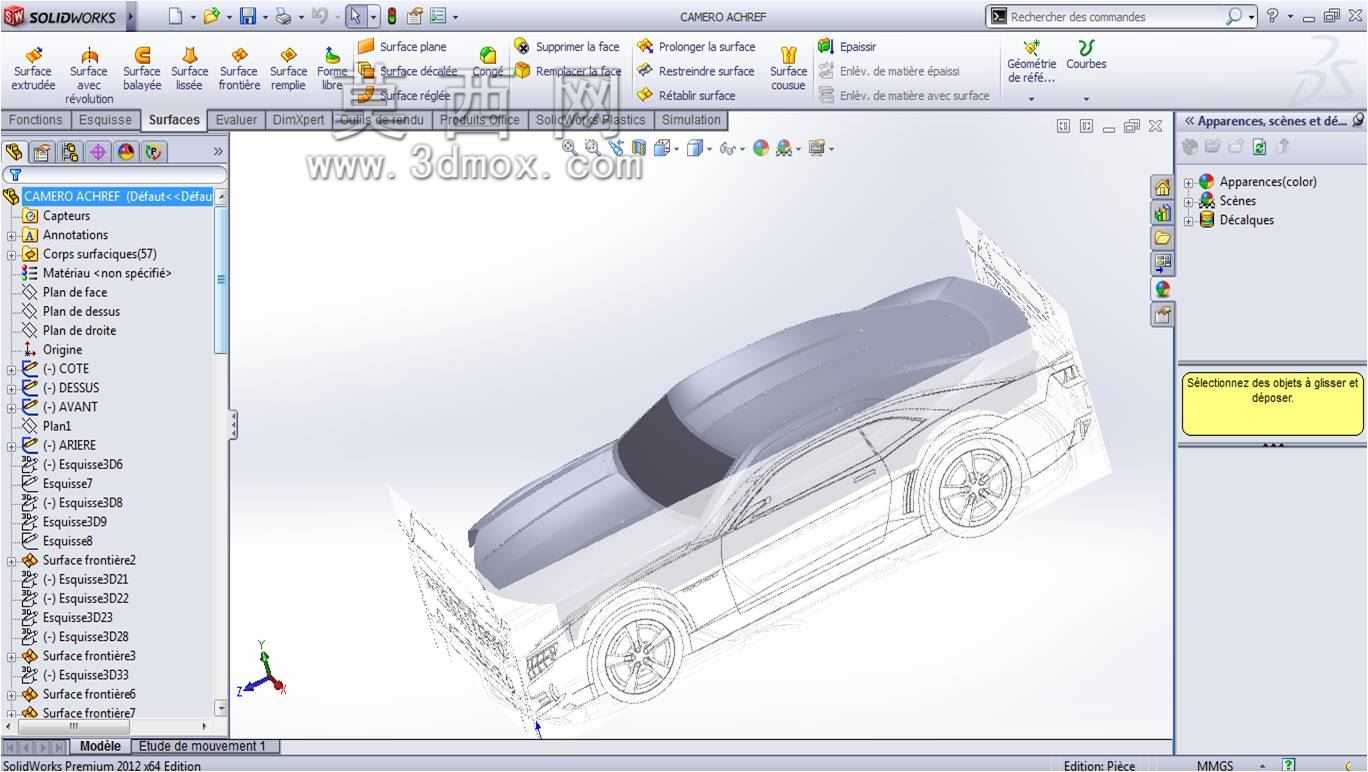

　　从当前建模进度来看，这款跑车的外覆盖件曲面已经完成了近七成的基础构建，首先处理的是车顶与侧围的过渡曲面，这部分直接影响整车的溜背线条流畅度，建模时优先保证A柱到C柱的曲率连续，避免后续风阻仿真阶段出现气流剥离的问题。在实际汽车研发流程中，这类处于开发中期的数模，首先会用于造型评审环节，油泥模型扫描后的点云导入三维软件后，需要通过曲面重构把离散点转化为可编辑的参数化曲面，每一块曲面的边界都要和相邻面做G2连续约束，不然实体化之后会出现明显的棱线折角，不符合量产跑车的外观工艺要求。

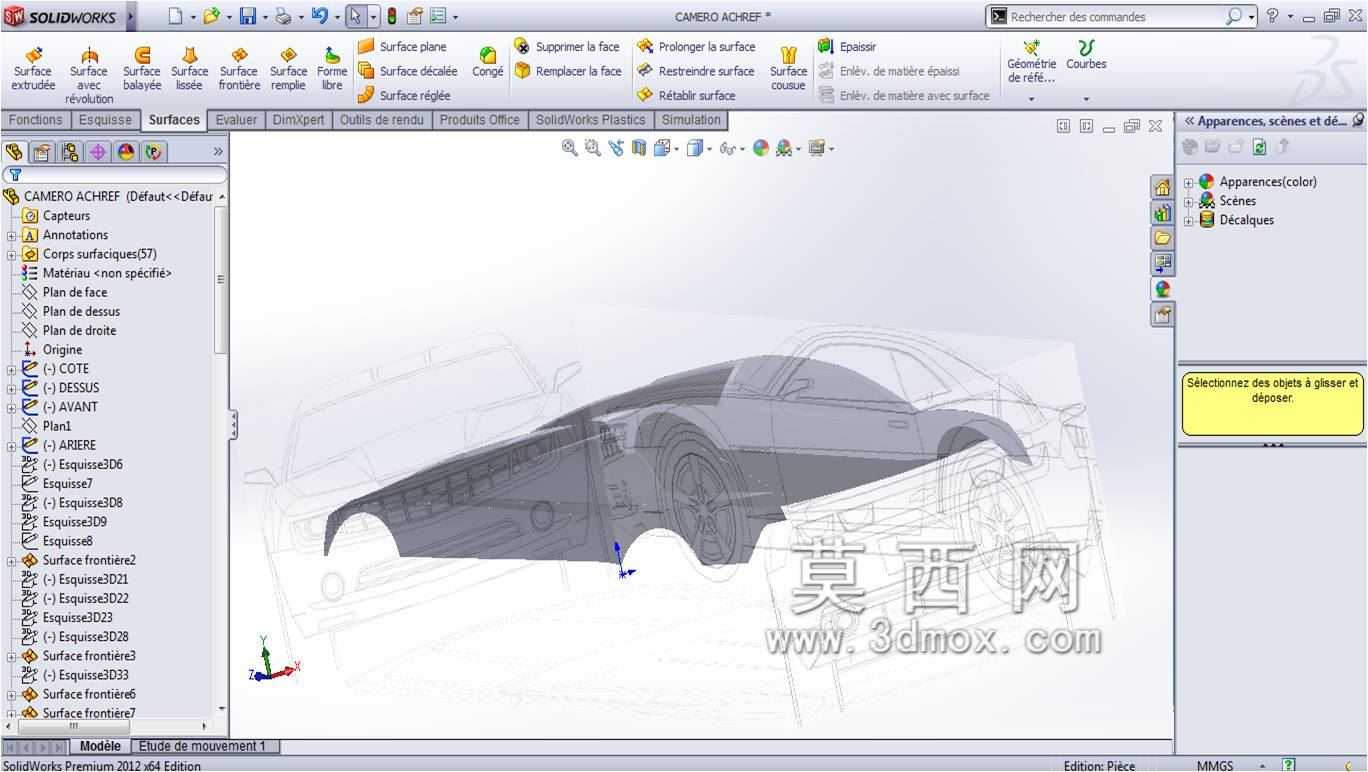

　　侧围部分的腰线处理是当前建模的重点，从翼子板延伸到车尾的特征线，既要保留科迈罗车系一贯的肌肉感，又要兼顾冲压工艺的可行性，曲面的拔模角度需要控制在合理区间，避免后续模具开发时出现倒扣，增加冲压工序的复杂度。轮拱位置的外扩曲面做了加宽处理，对应实车的宽体布局，这部分曲面和轮眉安装位的边界需要预留3mm的安装间隙，同时要考虑轮胎跳动时的运动包络，避免转向或者颠簸工况下轮胎和轮拱发生干涉。

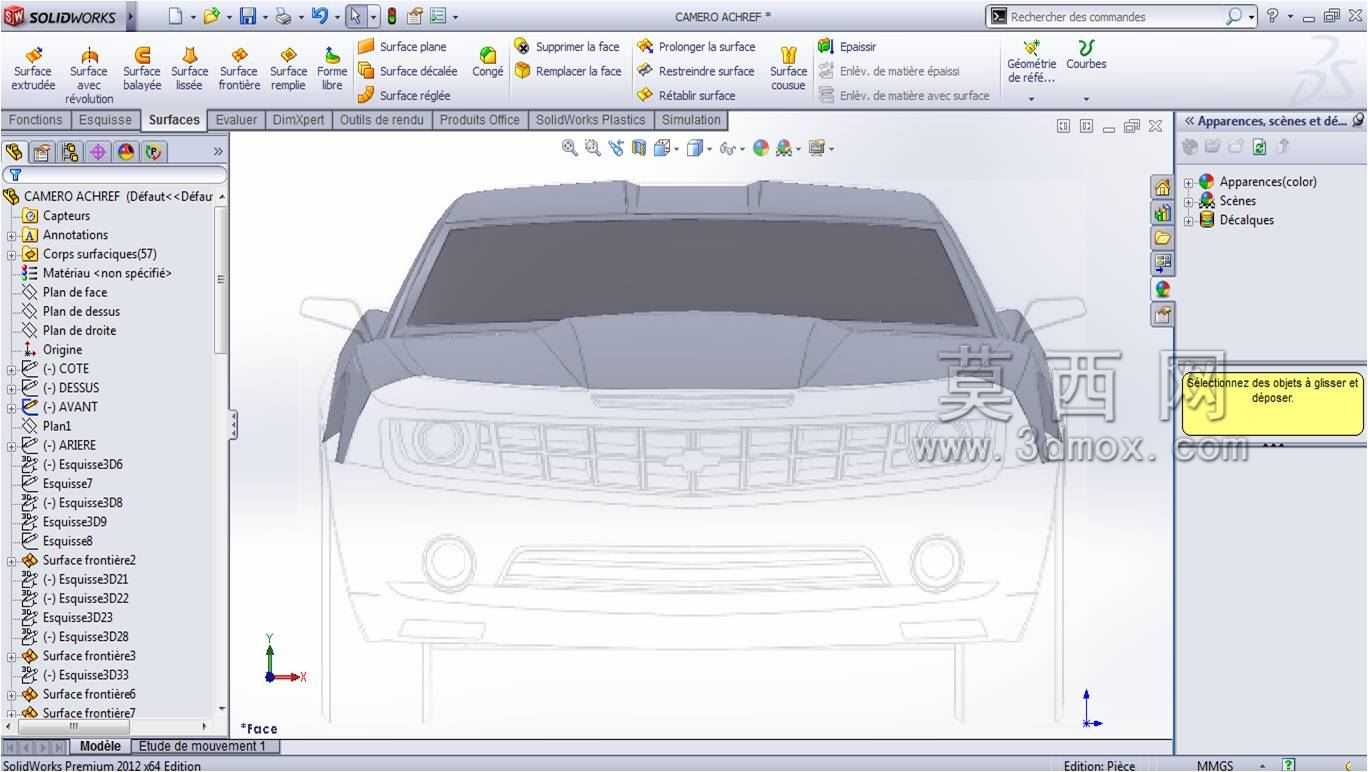

　　车头部分目前只完成了引擎盖的基础曲面，引擎盖的内板加强筋结构还未搭建，后续需要根据行人保护的法规要求，在引擎盖内侧设计溃缩吸能结构，外板曲面则要保证和前格栅、大灯安装位的匹配精度，安装面的平面度公差需要控制在0.5mm以内，保证装配后的缝隙均匀。车尾的大尺寸尾翼已经做出了基础外形，这部分结构后续需要单独做空气动力学仿真，尾翼的攻角、安装支架的位置都要根据风洞测试的数据调整，当前数模里的尾翼位置只是造型阶段的初始位置，后续会根据下压力、风阻系数的目标值做参数化调整。

　　建模过程中，车身的对称约束是全程开启的，左右侧围的曲面偏差控制在0.1mm以内，避免出现左右不对称的造型缺陷。车窗的边界曲面已经预留了玻璃安装的止口位置，止口的深度按照常规乘用车的设计标准设置为12mm，后续还要添加玻璃导槽的安装结构，以及密封条的压装面。车门的分缝线目前已经在曲面上做了初步的投影，分缝位置要避开曲面曲率变化大的区域，同时要保证车门开启时的运动间隙，和翼子板、侧围的最小间隙控制在3.5mm，和前后保险杠的间隙控制在4mm，符合整车DTS设计标准。

　　底盘部分的结构目前还未纳入建模范围，当前数模仅覆盖白车身的外覆盖件部分，后续会逐步添加车门内板、立柱加强板、前后保险杠安装支架等结构，每一个安装点的位置都要和总布置数模做匹配校验，避免出现安装点错位的问题。在实际的项目开发中，这类外表面数模冻结之后，会同步输出给模具供应商做冲压工艺分析，同时CAE部门会开展刚度、模态、碰撞安全等多维度的仿真计算，根据仿真结果对曲面厚度、加强筋位置做迭代优化，直到满足所有的性能指标要求。

　　从当前的曲面质量来看，已经可以用于前期的造型展示、风阻初算以及总布置的间隙校验，后续还需要对所有曲面做曲率梳检查，消除曲面的微小波动，保证高光下的曲面光影流畅，没有凹凸不平的缺陷。对于跑车这类对外观质感要求极高的车型，外表面的曲面质量要求远高于普通家用乘用车，每一块A级曲面的控制点数量、排布方式都有严格的规范，避免后续加工油泥模型或者制作铣削样件时出现表面瑕疵。
