双气缸导向式防屈曲支撑执行机构

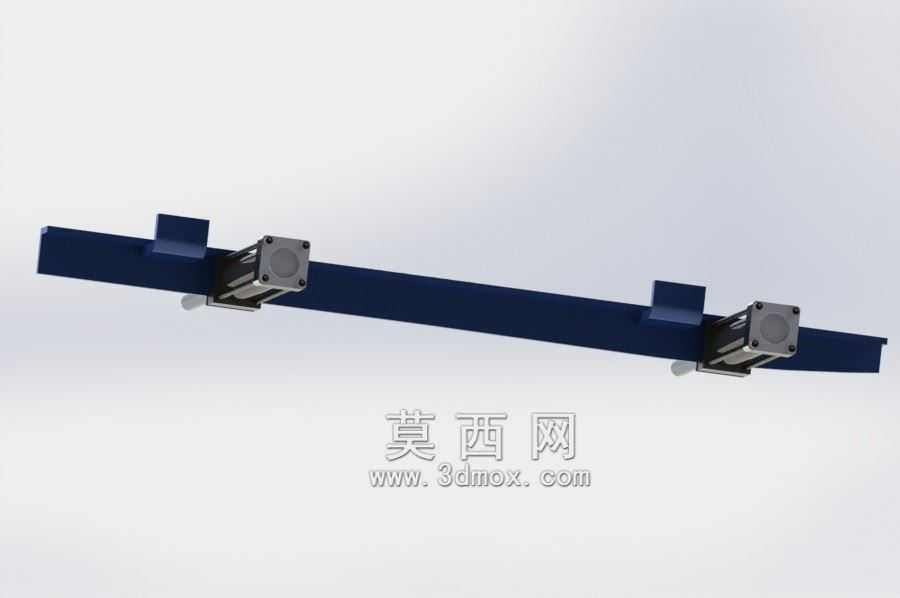

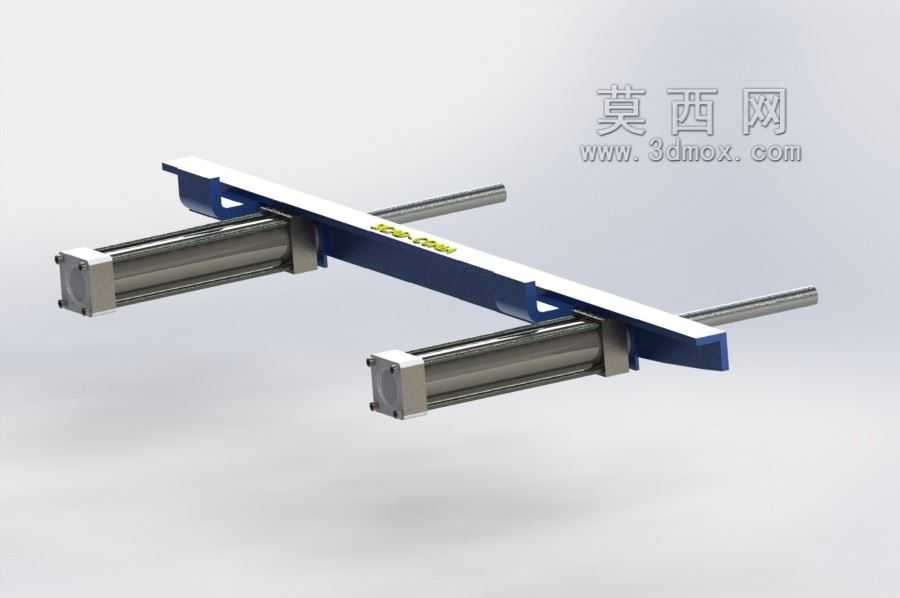

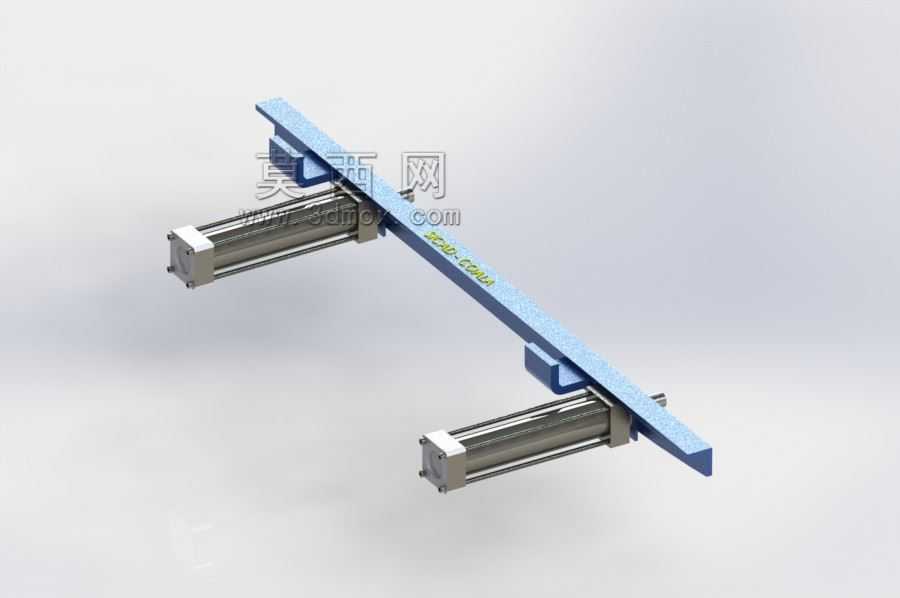

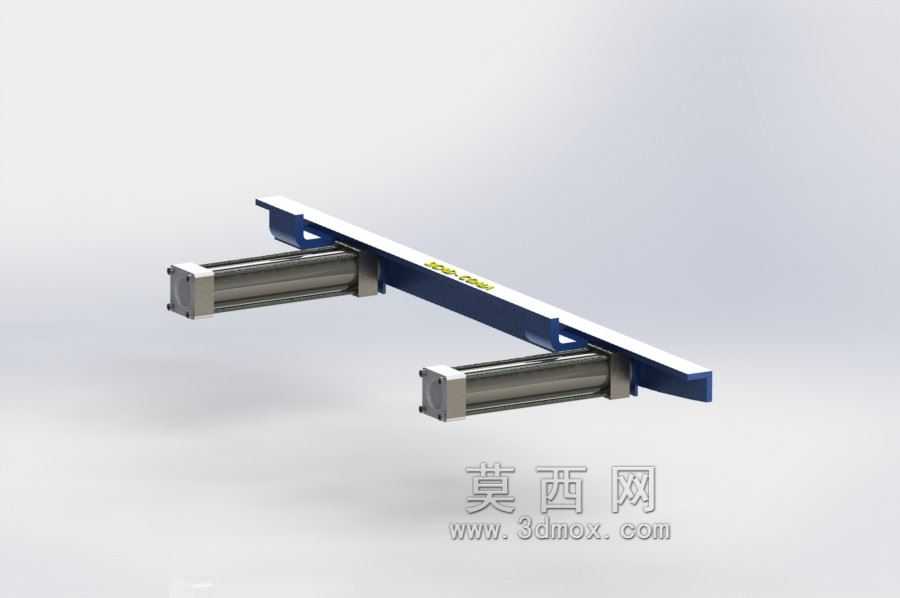

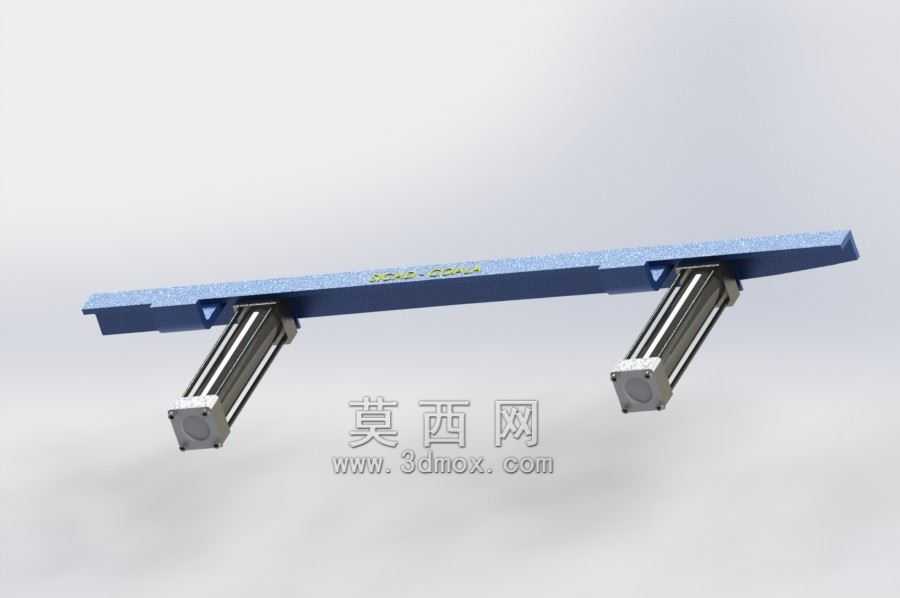

　　这套防屈曲支撑执行机构，核心解决长行程直线驱动场景下活塞杆受径向载荷易弯曲失稳的行业痛点，在长行程推料、长跨度门架升降、大跨距工装压紧这类工况里，普通单气缸伸出长度超过杆径20倍后，侧向受力哪怕只有额定轴向载荷的5%，也容易出现杆体挠曲、密封件偏磨、缸筒内壁拉伤的问题，严重的还会出现活塞杆弯折报废的情况。整套结构采用双气缸平行对称布置，两根气缸的缸体分别固定在横跨式安装梁的两端，安装梁作为核心承载基体，采用一体化铣削成型的槽型截面，既保证两个气缸的安装同轴度、平行度公差控制在0.02mm/m以内，又能承担侧向载荷的抗弯作用，避免径向力直接作用在气缸活塞杆上。两个气缸的活塞杆伸出端采用同轴导向套做径向约束，导向套内嵌自润滑铜套，

　　和活塞杆的配合间隙控制在H7/f6级别，既保证直线运动的顺畅性，又能抵消大部分径向偏载，让气缸始终只承受轴向推拉力，从结构上避免长行程杆体的屈曲变形。从安装边界来看，横跨式安装梁的两端预留了标准化的安装孔位，可以直接固定在设备的机架立面或者移动滑台上，不需要额外做转接支架，两个气缸的进气口采用同侧布置，方便气路管线的排布，避免运动过程中管线拉扯干涉。设计过程中特意将两个气缸的行程做了等长匹配，保证两侧活塞杆的伸出、缩回动作完全同步，不会出现因为两侧出力不同步导致的安装梁偏斜卡滞。导向部分的长度按照气缸最大行程的1/8设计，这个比例是经过多轮受力仿真验证的，既能在活塞杆全伸出状态下提供足够的支撑跨度，

　　把杆体的长细比控制在失稳临界值以下，又不会因为导向段过长增加不必要的结构重量和安装空间占用。在实际应用场景里，这类结构常被用在自动化生产线的长行程推料工位，比如板材加工线上的大板推送、包装线上的大尺寸纸箱整列推送，还有仓储设备里的长跨度货叉伸缩驱动，这些场景的共同特点是驱动行程长、推送过程中容易出现物料偏载带来的径向力，普通无导向气缸根本无法满足长期稳定运行的要求。和传统的单气缸加外置导轨的防屈曲方案相比，这套结构把导向功能和气缸安装基体做了集成设计，不需要额外加装直线导轨做导向，整体结构更紧凑，安装调试的工作量也更小，整体占用的安装空间比导轨导向方案减少30%左右。结构细节上，安装梁和气缸缸体的连接面采用了定位销做精确定位，

　　每次拆装维护之后都能保证安装精度不会出现偏差，气缸的两端都设置了可调缓冲机构，在行程末端可以吸收冲击载荷，避免硬碰撞带来的结构变形。导向套和安装梁之间采用可拆卸式连接，当导向套出现磨损之后，可以直接更换铜套或者整个导向组件，不需要更换整个安装梁，降低后期维护的成本。整套结构的受力路径做了明确的划分：轴向推拉力完全由两个气缸的活塞杆承担，径向偏载产生的弯矩全部由横跨式安装梁和两端的导向套承担，气缸缸筒本身不承受额外的弯矩，从受力根源上避免了气缸因为偏载出现的密封失效、杆体屈曲问题。在选型适配的时候，只需要根据实际需要的轴向推力、行程长度，匹配对应规格的气缸，就可以直接套用这套结构框架，不需要重新做整体的受力结构设计，能大幅缩短非标设备的设计周期。另外，这套结构的运动部分没有外露的传动部件，整体的防护性能更好，在有粉尘、切削液的加工车间场景里使用，也不容易出现杂物卡滞运动部件的问题，日常维护只需要定期给导向套的润滑点加注润滑脂，检查气缸的密封件是否漏气即可，维护难度很低。
