重型工程机械液压夹持作业属具结构

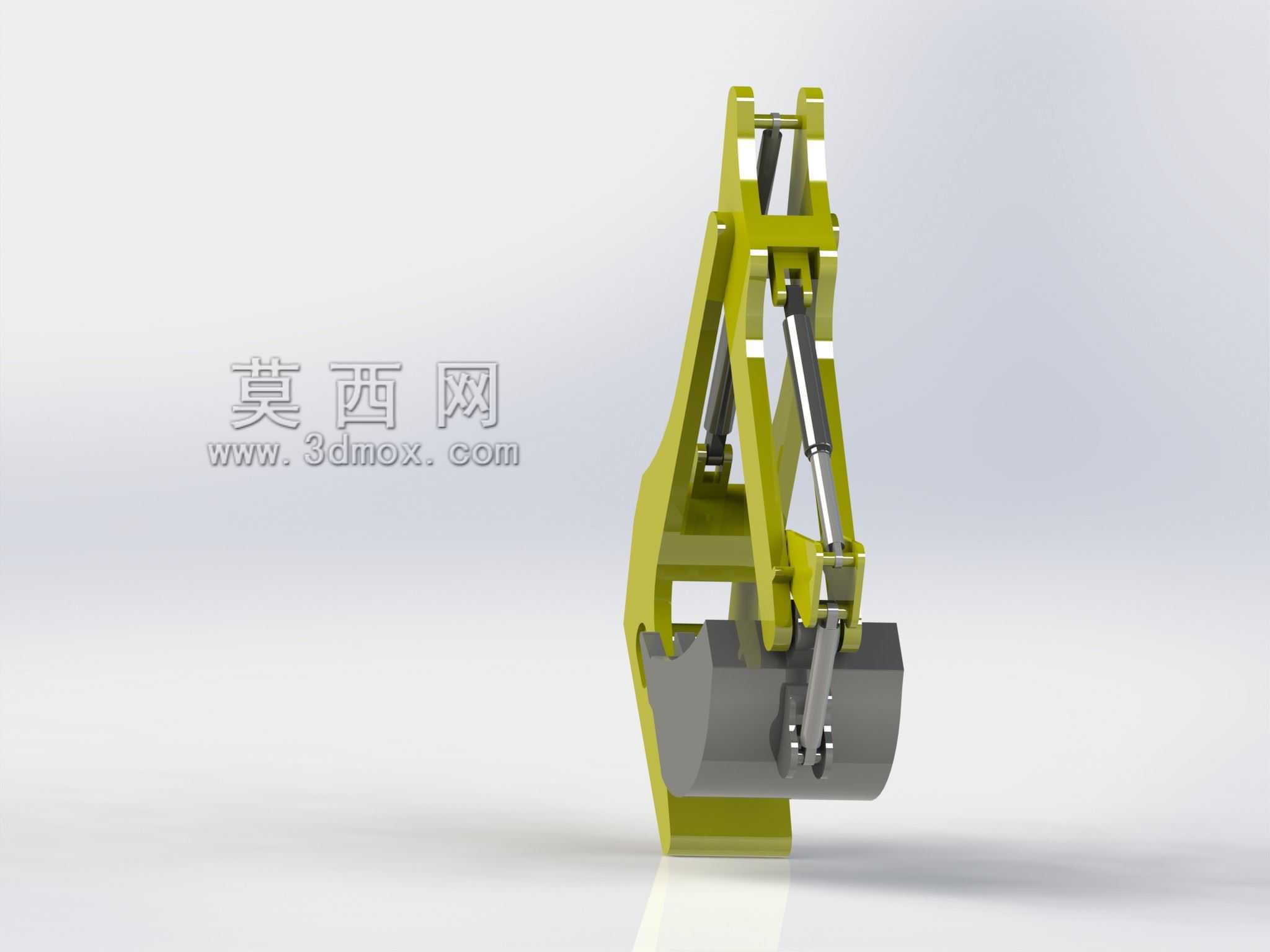

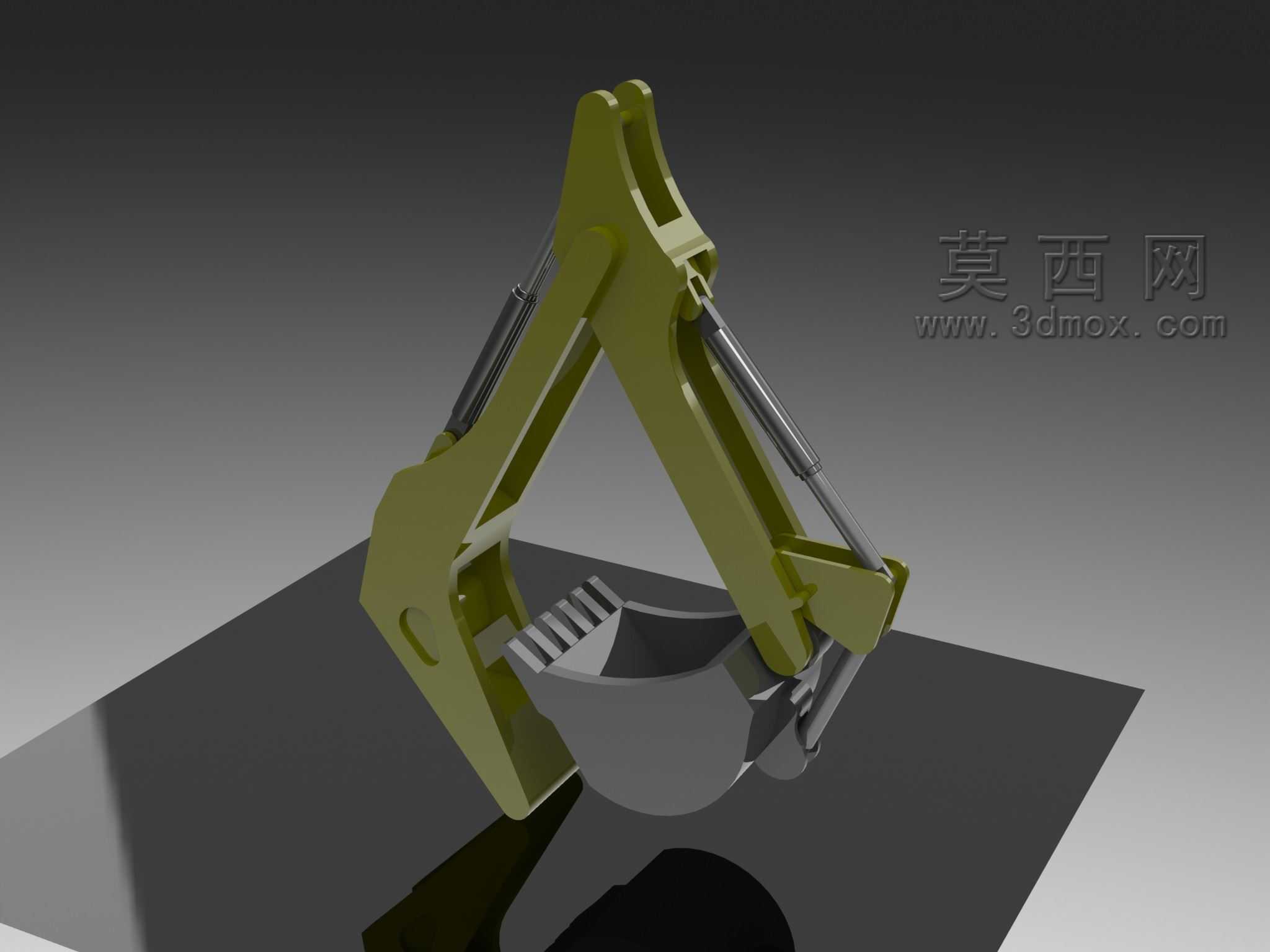

　　该结构为重型工程机械配套的液压驱动夹持作业属具，主要适配大吨位履带式工程作业设备，可在矿山开采、散料装卸、废旧金属拆解、大型管材转运等场景中替代传统铲斗完成不规则物料的抓取、夹持、转运作业，解决常规铲斗无法稳固抱持异形大重量物料的作业痛点。从结构设计逻辑来看，整体采用双摇臂铰接式布局，主体承载臂采用变截面箱型焊接结构，在保证整体结构刚度的同时尽可能降低臂体自身重量，避免过度增加主机前端载荷影响设备整机稳定性。夹持端采用弧形抱合式斗体设计，斗唇部位做了加厚耐磨处理，接触物料的内表面预留了耐磨板安装位，可根据作业磨损情况快速更换耐磨衬板，减少主体结构的磨损损耗，延长属具整体使用寿命。液压执行元件采用中铰点布置方式，

　　油缸两端均采用关节轴承铰接，可在作业过程中自适应小范围的角度偏载，避免油缸杆承受径向力造成密封件过早损坏，油缸的行程匹配整个夹持臂的开合角度范围，可实现从最小闭合夹持位到最大张开位的全行程动作覆盖，开合角度可满足直径1.2米以内的柱状物料、单块重量不超过8吨的块状物料的夹持需求。安装边界方面，属具上端的连接耳板尺寸完全匹配对应吨位主机的前端销轴安装位，销轴孔做了镶套处理，安装时无需对主机原有连接结构做额外改造，可实现与常规铲斗的快速互换，更换时仅需拆卸连接销轴与液压管路快换接头即可完成属具切换，整个换装过程可在半小时内完成，适配工地现场快速切换作业工况的需求。结构受力层面，在设计阶段对整个臂架做了全工况的受力仿真校核，

　　在最大偏载夹持、满载举升、落地冲击等极限工况下，主体结构的最大应力均控制在材料屈服强度的35%以内，铰接点的销轴剪切强度、耳板的挤压强度均留有足够的安全余量，可适应矿山、拆解场地等恶劣作业环境下的冲击载荷。整个铰接转动副均设计了黄油加注通道，日常维护时可通过预留的黄油嘴直接向转动配合面注入润滑脂，无需拆解结构即可完成日常保养，降低现场维护的工作量。夹持斗体的弧形轮廓经过多轮优化，在抱合圆形管材、不规则废钢块时可形成多点接触，避免物料在转运过程中出现滑脱，同时斗体边缘做了倒角过渡，减少在夹持易碎物料时对物料表面的磕碰损伤，也可适配一定精度要求的成品管材转运作业。液压管路的布置沿着臂体内侧走线，管路外侧加装了防护钢板，避免作业过程中飞溅的碎石、物料磕碰管路造成泄漏，管路接口均采用标准液压接头，可直接对接主机的附属液压油路，无需额外加装控制阀组即可实现夹持动作的控制。
