粉末喷涂车间粉尘净化清洁装置

　　这套装置主要面向粉末喷涂作业场景设计，核心作用是捕集喷粉作业过程中弥散的过喷粉末，维持喷房内部作业区域的能见度与洁净度，避免粉末外溢到车间其他区域影响其他工序生产，同时也能降低作业人员吸入粉尘的职业健康风险。在实际喷涂生产线布局中，这类清洁系统通常紧邻喷粉工位布置，直接对接喷房的排风通道，不需要额外占用过多车间通道空间，适配现有手工喷粉线、自动往复机喷粉线的改造与新建配套需求。

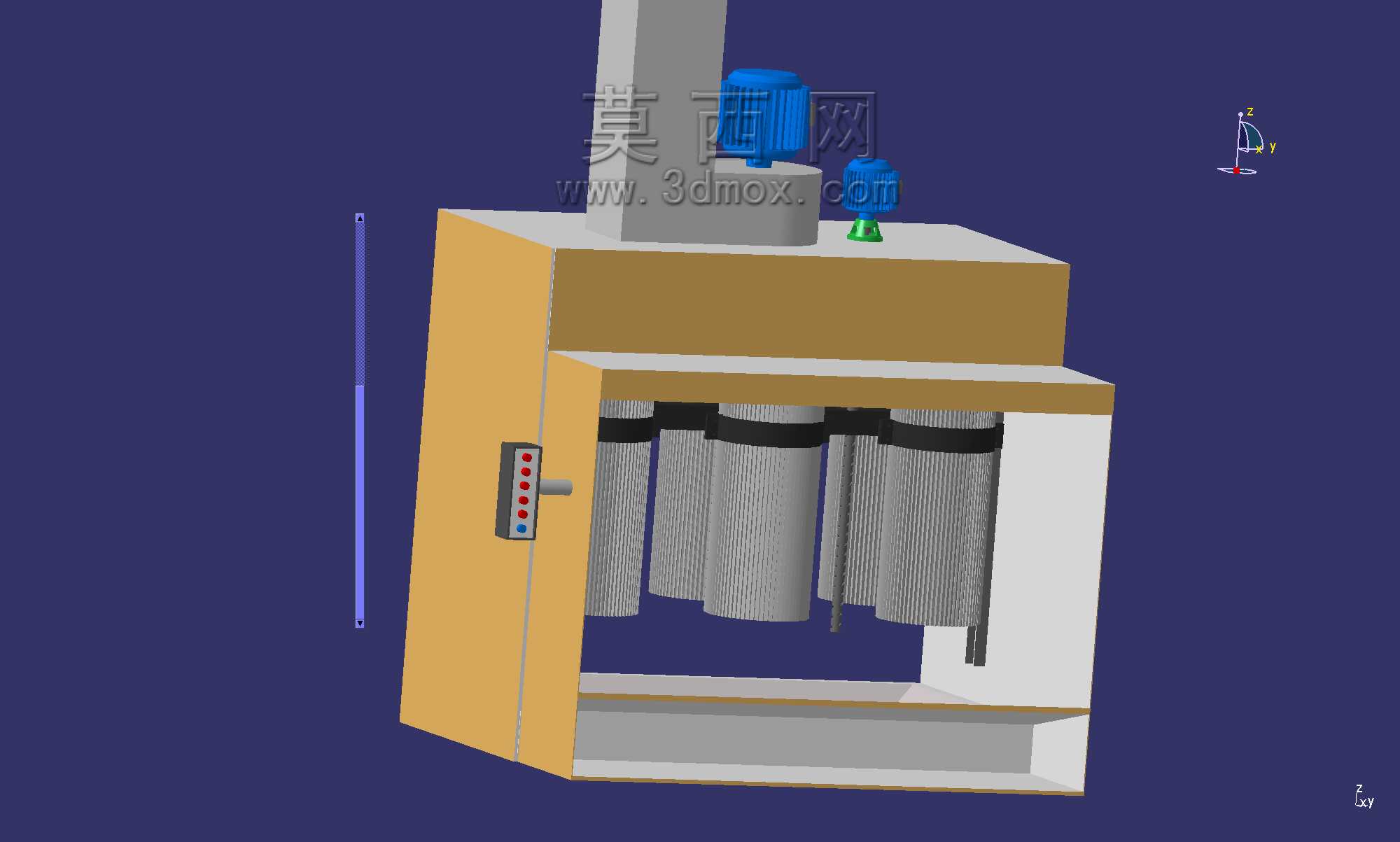

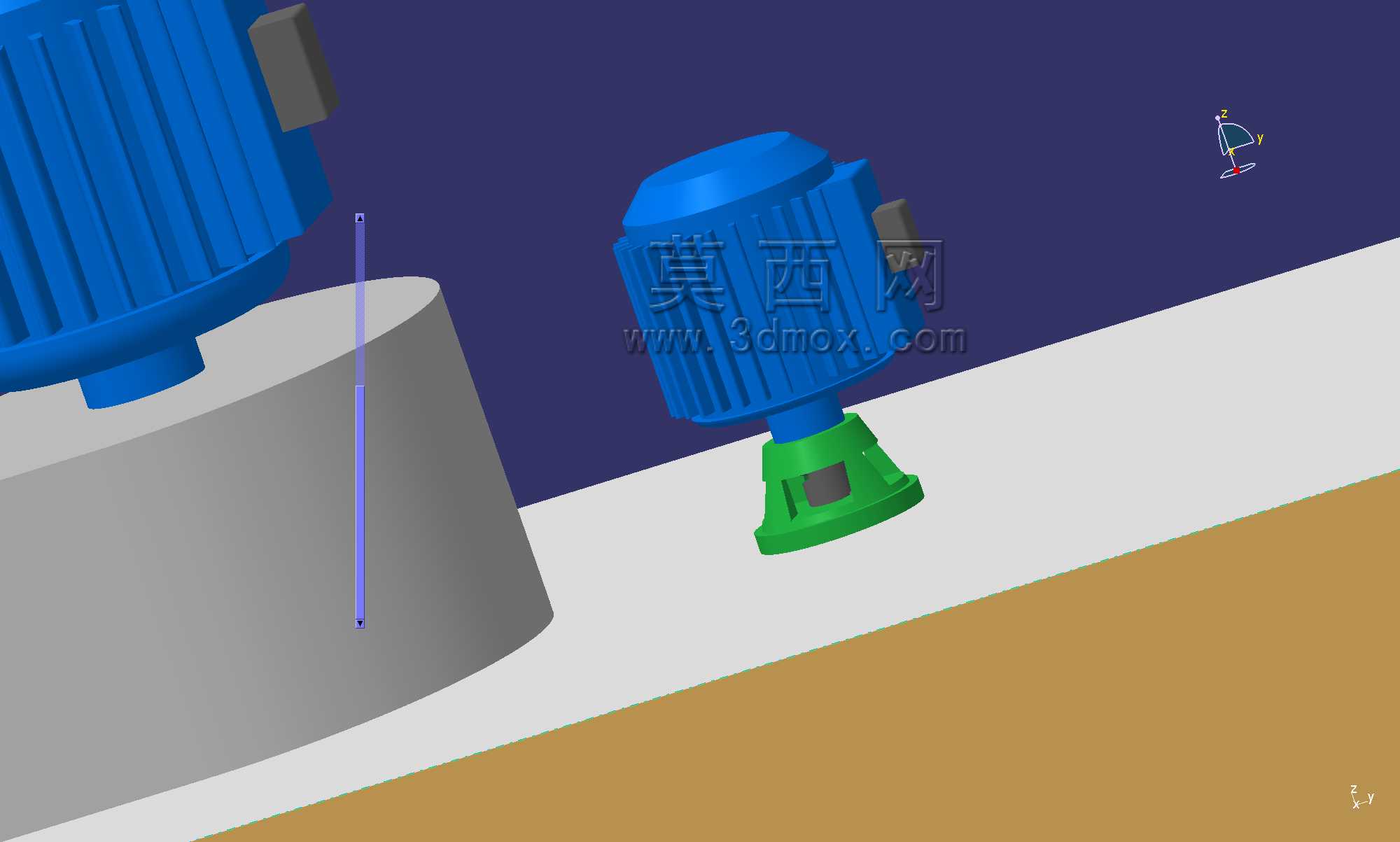

　　从结构设计逻辑来看，装置采用立式柜式主体结构，外壳采用拼装式钣金框架，侧面设置带观察视窗的检修门，门上集成了设备运行状态的控制按钮与压差指示组件，日常巡检时不需要拆开主体外壳，就能通过视窗观察内部滤芯的积粉状态，按压按钮即可触发脉冲清灰动作。设备顶部预留了排风对接接口，可直接连接车间排风主管道，也可配套独立排风机组实现单机运行，接口尺寸采用行业通用的圆形法兰规格，对接时不需要额外制作异形转接头，能减少现场安装的配管工作量。

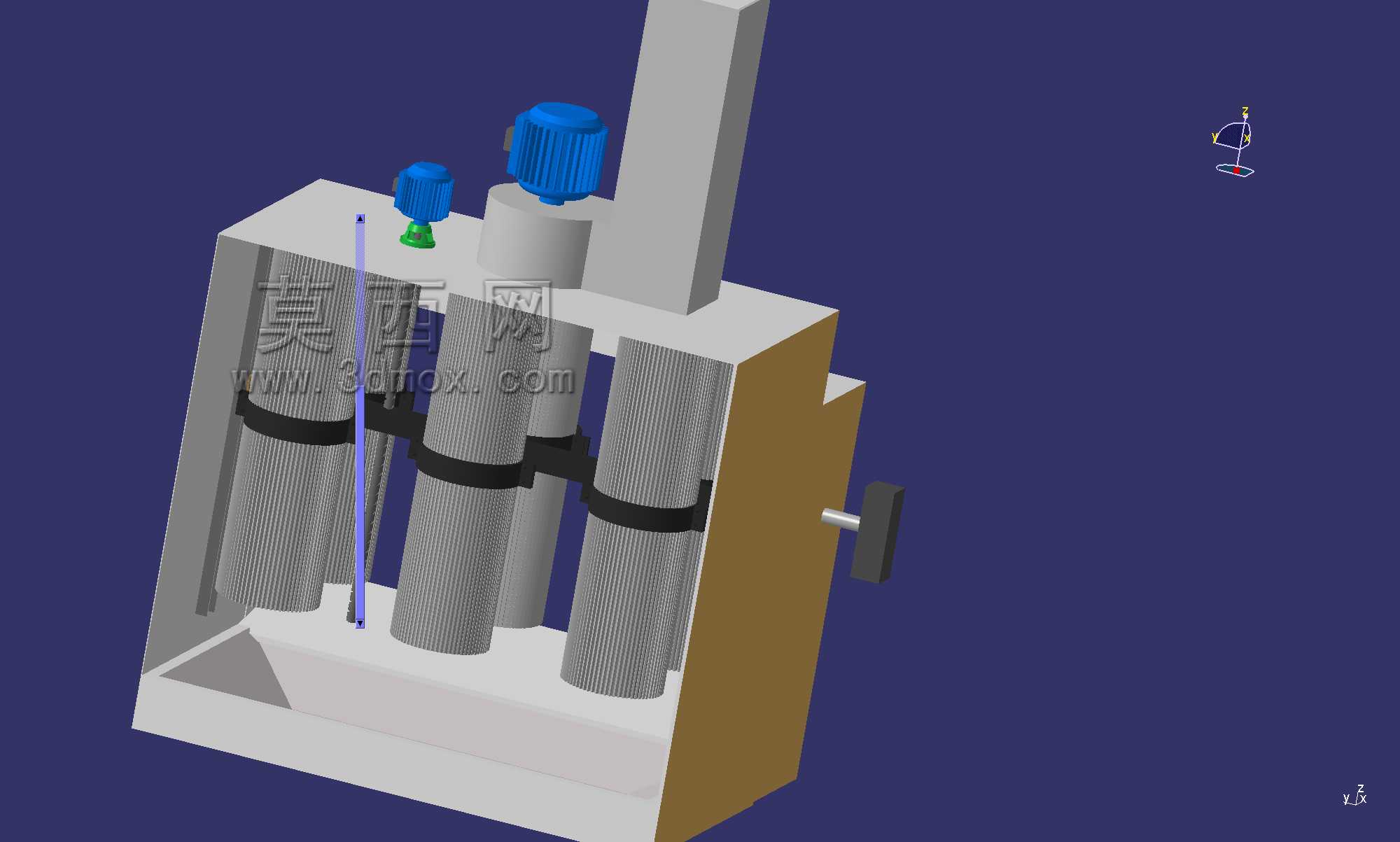

　　内部核心过滤单元采用垂直悬挂的褶皱式滤芯布局，多组滤芯并排布置在设备腔体内，进风侧直接承接喷房抽出的含尘气流，气流穿过滤芯时粉末被截留在滤芯外表面，过滤后的洁净空气从顶部排风通道排出。配套的脉冲清灰组件布置在滤芯上方，按照设定的周期逐组对滤芯进行反吹，将附着在滤芯表面的粉末吹落到设备下部的集粉槽内，收集的粉末可经过筛后重新回收利用，降低粉末原料的损耗。设计时特意将滤芯的安装座做成快拆结构，更换滤芯时只需要松开侧边的卡扣就能抽出旧滤芯，不需要进入设备内部操作，能大幅缩短日常维护的停机时间。

　　在安装边界的考量上，设备主体的进深尺寸控制在1.2米以内，宽度可根据配套喷房的排风风量调整滤芯数量来适配，单台设备对应1.5米到3米宽度的喷房工位都能覆盖，设备底部预留了100mm的调节脚杯安装位，可适应车间地面不平整的安装条件，不需要额外做设备基础，直接放置在硬化地面上就能完成固定。侧面检修门的开启半径预留了0.8米的操作空间，现场布局时只要在设备侧方留出足够的开门距离，就能满足日常维护的操作需求，不会与周边的输送线、喷粉柜等设备产生干涉。

　　从实际运行的功能特性来看，这套系统的过滤精度可满足粉末喷涂行业的排放要求，不会出现可见粉末外排的情况，设备运行时的腔体内部风速控制在合理区间，既保证含尘气流能顺利进入过滤腔，又不会因为风速过高导致滤芯磨损加快。控制回路可与喷粉线的运行信号联动，喷粉作业开始时设备自动启动运行，作业结束后延迟一段时间再停机，保证腔体内残留的粉尘被完全捕集，不需要操作人员单独启停设备，能避免因人为疏忽导致的粉尘外溢问题。设备下部的集粉槽采用抽拉式结构，清理积粉时只需要抽出集粉槽就能完成粉末清理，不会在清理过程中造成二次扬尘，适配喷涂车间日常5S管理的要求。
