平行轴式齿轮传动变速机构结构设计

项目分类:齿轮 发布时间:2021-11-04 ID:366722
  • 平行轴式齿轮传动变速机构结构设计
  • 平行轴式齿轮传动变速机构结构设计
  • 平行轴式齿轮传动变速机构结构设计
  • 平行轴式齿轮传动变速机构结构设计

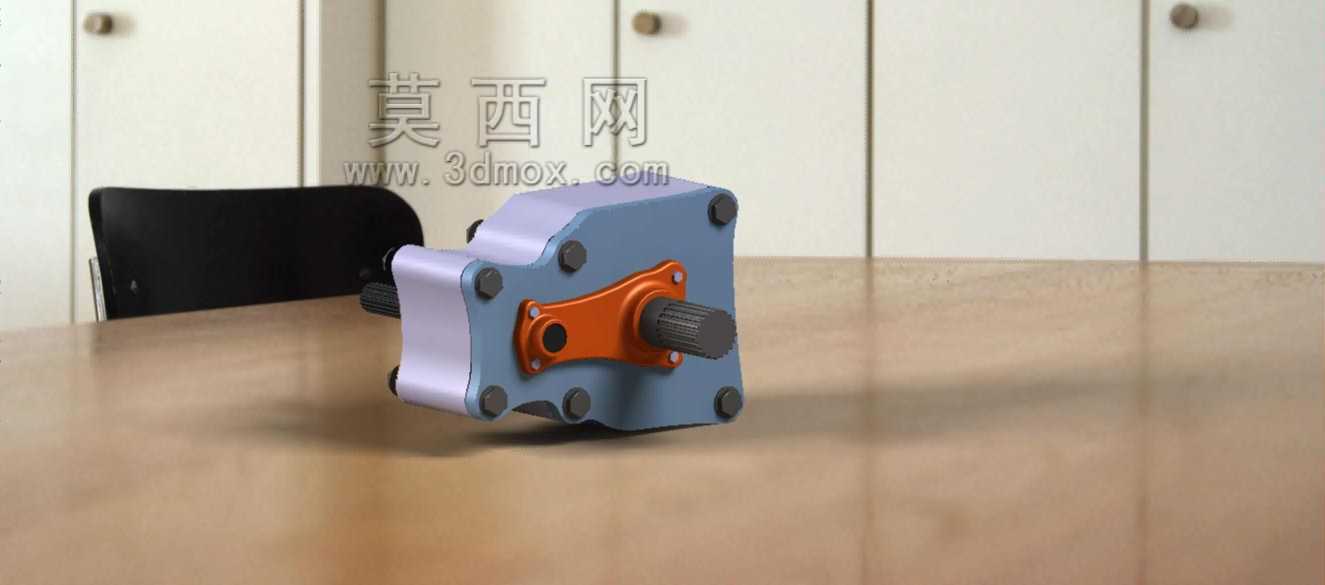

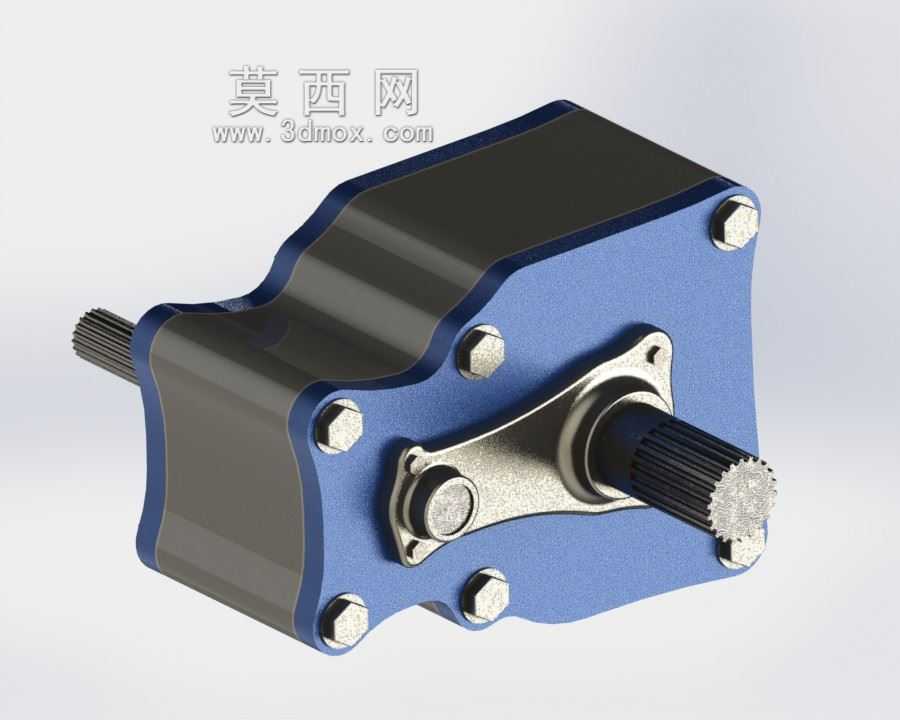

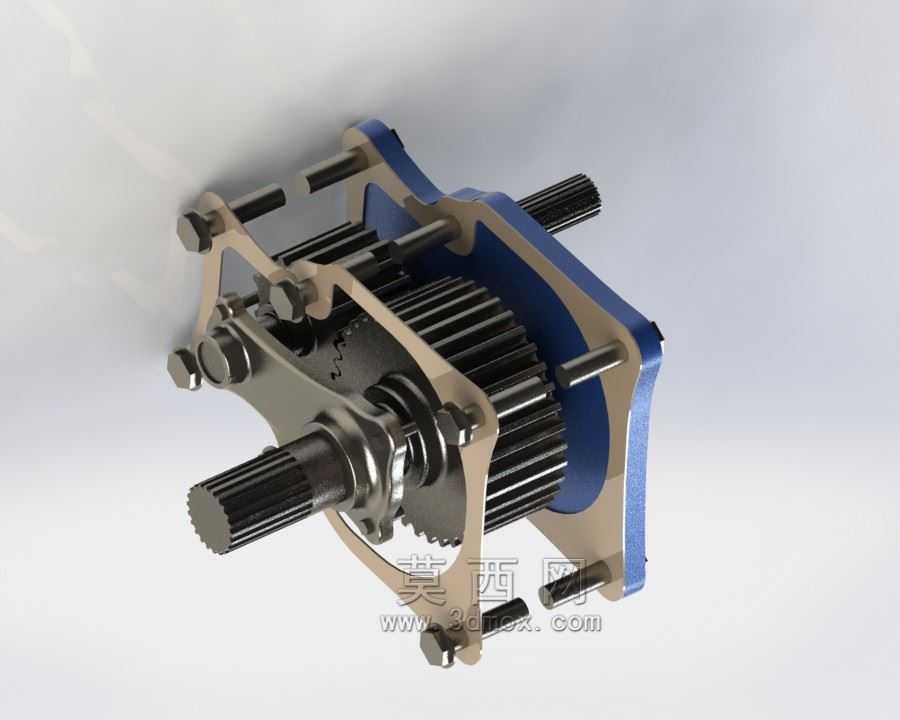

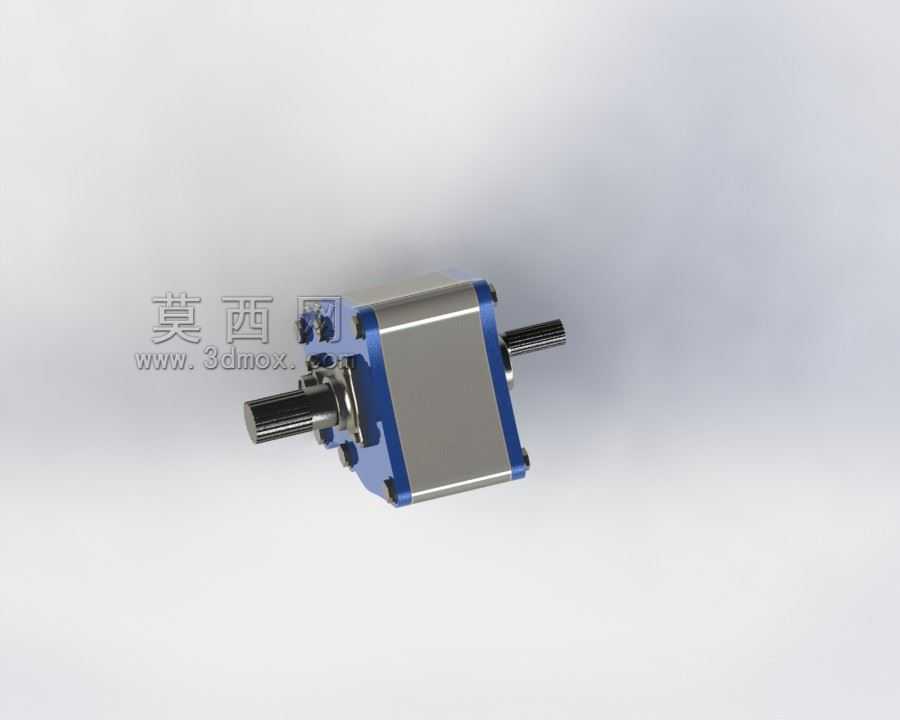

  这套平行轴齿轮传动结构,核心是通过多组定轴齿轮的啮合配合,实现输入输出端的转速转矩匹配,常见于中小功率的动力传输场景,比如轻工输送线的动力端、小型农机的行走传动单元、非标自动化设备的进给传动段,这类场景对传动的平稳性、空间占用率都有明确要求,不能照搬标准减速器的安装尺寸,需要根据实际布局调整轴伸位置与壳体轮廓。从结构布局来看,输入轴与输出轴采用平行布置方案,轴端统一加工花键结构,相比平键连接,花键配合的同轴度更高,能承受更大的交变载荷,适合频繁正反转的传动工况,避免键槽松动导致的传动间隙过大问题。齿轮组采用直齿圆柱齿轮啮合,直齿设计的优势在于加工精度易保证,装配时不需要调整轴向啮合位置,轴向力几乎为零,不需要额外配置推力轴承来抵消轴向载荷,能简化壳体的轴承座加工工序,降低整体制造成本,对于转速不超过1500r/min的传动场景,直齿传动的噪声水平完全能满足车间使用要求。壳体部分采用分体式夹板结构,两侧蓝色端盖通过长螺栓与中间的定位夹板锁紧,这种结构的好处是装配时可以先将齿轮、轴、轴承预先组装成芯部组件,再整体扣合两侧端盖,不需要从壳体侧面的窗口逐个安装零件,后期维护拆解时,只需要松开长螺栓就能打开端盖,直接检查齿轮啮合面的磨损情况,更换磨损的轴承或者齿轮,不需要将整个传动机构从设备基座上完全拆下,能大幅缩短设备停机维护的时间。设计时需要重点关注几个安装边界:首先是轴伸的伸出长度,

  输入输出轴的花键段长度要匹配配套联轴器或者带轮的轮毂宽度,花键的定心直径要与对接部件的内花键公差带保持一致,通常采用大径定心的方式,加工时更容易保证配合精度;其次是壳体的安装孔位,两侧端盖上的定位凸台要与设备安装基座的止口配合,保证传动机构的输入轴与动力源输出轴的同轴度误差控制在0.1mm以内,避免轴系受额外的径向力导致轴承过早失效;另外,齿轮副的侧隙需要根据工作温度调整,常温工作场景下侧隙控制在0.05-0.1mm之间,既可以补偿齿轮加工的齿形误差,又能避免热胀冷缩导致的轮齿卡滞,同时保证正反转切换时的空程间隙在允许范围内。齿轮的参数选择上,模数根据传递转矩计算确定,齿面采用调质处理,硬度控制在220-250HBW,

  对于冲击载荷不大的场景,这种硬度的齿轮使用寿命能达到12000小时以上,不需要做渗碳淬火等复杂热处理,降低加工成本。轴系的支撑采用深沟球轴承,轴承内圈与轴采用过盈配合,外圈与端盖的轴承座采用过渡配合,端盖上预留轴承的润滑脂填充空间,装配时填充锂基脂就能满足长期润滑需求,不需要额外配置稀油润滑系统,避免漏油问题,适合对清洁度有要求的生产车间使用。实际选型应用时,需要核算传动比与负载的匹配性,这套传动结构的传动比由各啮合齿轮的齿数比乘积决定,可以通过更换不同齿数的齿轮组调整传动比,适配不同的输出转速要求,不需要重新加工壳体,只要保证齿轮的中心距与壳体上的轴承孔中心距一致即可,这种模块化的设计思路,能减少非标设计的重复工作量,

  缩短设备的研发周期。另外,夹板结构的壳体在加工时,需要保证两侧端盖的轴承孔同轴度,通常采用一次装夹镗孔的工艺,避免轴承安装后出现别劲的问题,长螺栓的预紧力要均匀,按照对角线顺序逐步拧紧,防止端盖倾斜导致轴系转动卡滞。在输送线场景应用时,这套传动机构可以直接安装在输送架的端部,输入轴连接减速电机的输出端,输出轴连接输送辊筒,相比直接用减速电机直连辊筒,这种结构可以将传动比拆分,降低减速电机的输出转矩要求,同时可以通过调整齿轮齿数匹配不同的输送线速度,不需要更换不同速比的减速电机,降低备件库存压力。在小型农机的行走传动中,这种结构的重量更轻,相比铸铁壳体的标准减速器,夹板式结构的整体重量能降低30%左右,适合移动类设备对自重的要求,同时花键轴的连接方式能适应农机作业时的颠簸振动,不会出现平键滚键的故障。
