适配日韩车型的汽车制动卡钳结构设计

　　在乘用车底盘制动系统的开发环节中，浮动式制动卡钳作为盘式制动的核心执行部件，其结构匹配度直接决定了制动响应速度、制动力矩输出稳定性以及长期使用的可靠性，这款针对日韩系乘用车型开发的制动卡钳，在结构设计阶段就充分考虑了这类车型常见的前桥轮端安装空间、转向节接口尺寸以及制动衬片的通用适配特性。从实际装车场景来看，这类卡钳主要匹配15-17寸轮毂的紧凑级及中型家用乘用车，安装位置位于前轮转向节的卡钳支架安装位，工作时通过制动液压力推动卡钳内部活塞，带动两侧摩擦片夹紧制动盘，将车辆的动能通过摩擦转化为热能实现减速，区别于部分欧系车型常用的大尺寸对置活塞卡钳，这款单活塞浮动卡钳的结构更轻量化，制动力输出曲线更平缓，适配日韩系车型普遍偏舒适的制动调校取向。

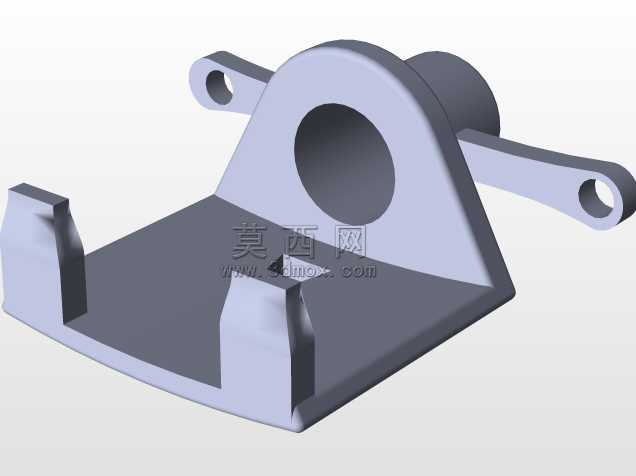

　　从功能特性来看，这款卡钳的钳体采用一体式铸造成型后做精加工处理，导向销安装孔的位置度公差控制在0.02mm以内，保证制动过程中卡钳体能够沿着导向销顺畅浮动，避免出现制动拖滞、偏磨的问题；卡钳的摩擦片安装槽尺寸严格对应日韩系车型常用的制动衬片规格，摩擦片的限位弹片安装位做了倒角处理，更换制动片时无需额外打磨即可直接装入，降低售后维修的操作难度。设计过程中，工程师特意将卡钳的进油口位置设置在钳体上方靠内侧的位置，避开轮辋的平衡块安装区域，同时适配多数日韩车型的制动硬管走向，减少装车时的管路弯折应力；卡钳的排气螺钉位置设计在钳体最高处，保证制动系统排气操作时能够完全排净管路内的空气，避免出现制动踏板发软的问题。

　　从安装边界尺寸来看，这款卡钳适配的制动盘最大厚度为22mm，制动盘有效摩擦半径为112mm，卡钳本体的最大外轮廓宽度为136mm，安装耳的中心距为142mm，安装螺栓规格为M12×1.5，完全对应日韩系同级别车型的转向节安装孔位，不需要额外做转接支架即可实现原位替换。卡钳的活塞直径设计为54mm，在10MPa的制动液工作压力下，单侧制动力矩输出可以达到2100N·m，能够满足整备质量1.6吨以内乘用车的前轮制动需求，同时活塞密封圈采用了异形截面设计，不仅能够实现制动后的活塞自动回位，还可以补偿摩擦片磨损带来的间隙变化，长期使用过程中不需要手动调整制动间隙。

　　在细节结构设计上，卡钳的导向销采用了橡胶防尘套+金属衬套的双层防护结构，防尘套的卡接槽做了环形凸起设计，能够避免车辆行驶过程中泥水、沙尘进入导向销配合面，防止卡钳浮动卡滞导致的制动跑偏问题；卡钳的钳体表面做了电泳防腐处理，能够耐受底盘区域的盐雾、碎石冲击环境，正常使用工况下防腐寿命可以达到10年以上。考虑到日韩系车型普遍采用低拖滞制动的设计取向，这款卡钳的活塞回位量设计为0.1-0.15mm，既能够保证制动解除后摩擦片与制动盘之间留有足够的间隙，减少行驶过程中的拖滞阻力降低油耗，又不会因为间隙过大导致制动踏板行程过长影响制动脚感。

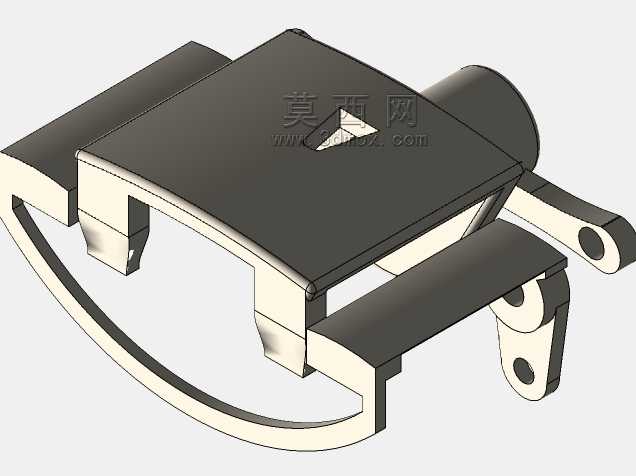

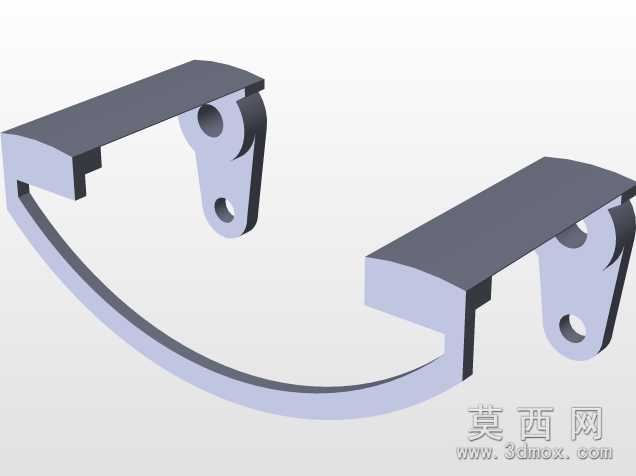

　　从实际应用的角度出发，这款卡钳的结构建模过程中完全还原了装车状态下的所有配合特征，包括导向销的配合间隙、摩擦片的活动旷量、活塞的运动行程都按照实际工程公差做了参数化设置，不管是用于制动系统的匹配计算、教学演示，还是用于售后替换件的开发参考，都能够提供准确的结构参考。建模时特意保留了卡钳上的所有工艺特征，比如铸造拔模斜度、加工退刀槽、防尘套卡接环槽等细节，避免出现理想化建模导致的结构无法落地生产的问题，对于刚接触汽车底盘制动部件设计的工程师来说，也可以通过这个模型理解浮动式卡钳的工作原理、各部件的配合关系以及实际装车的边界约束条件。
