钢管桁架结构单座方程式赛车车架设计

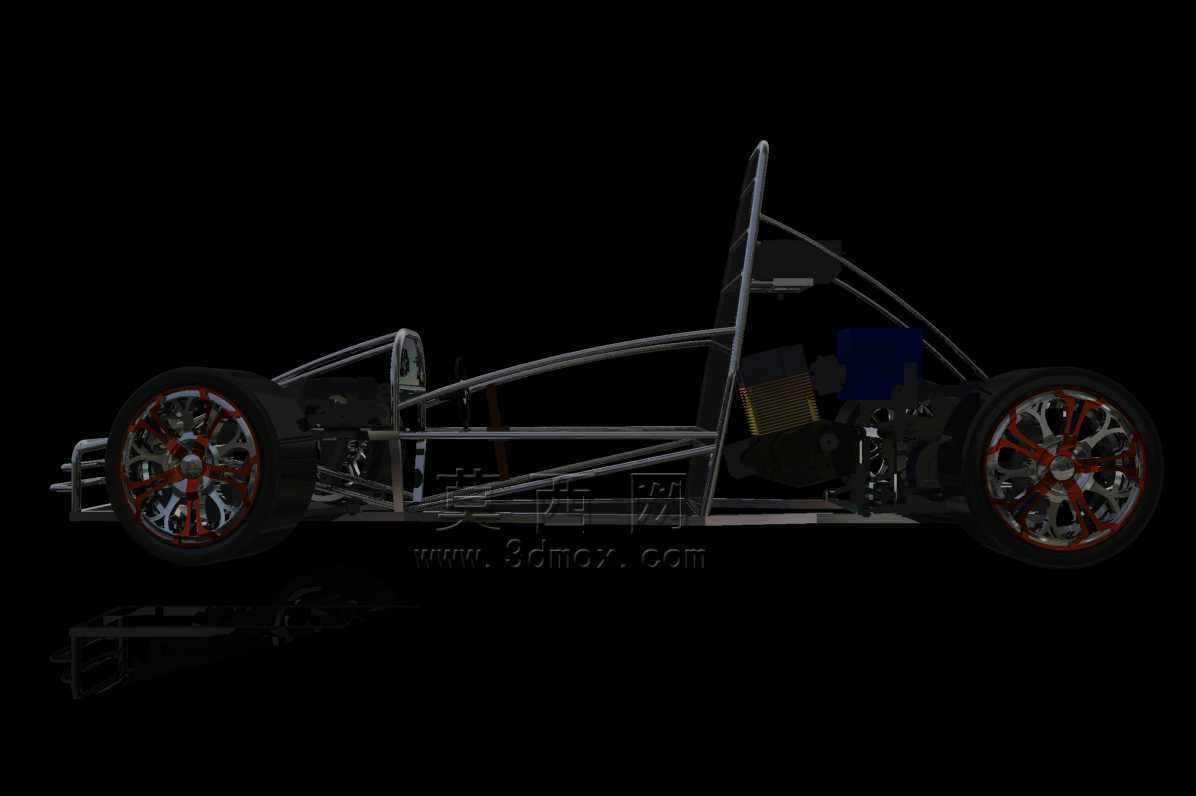

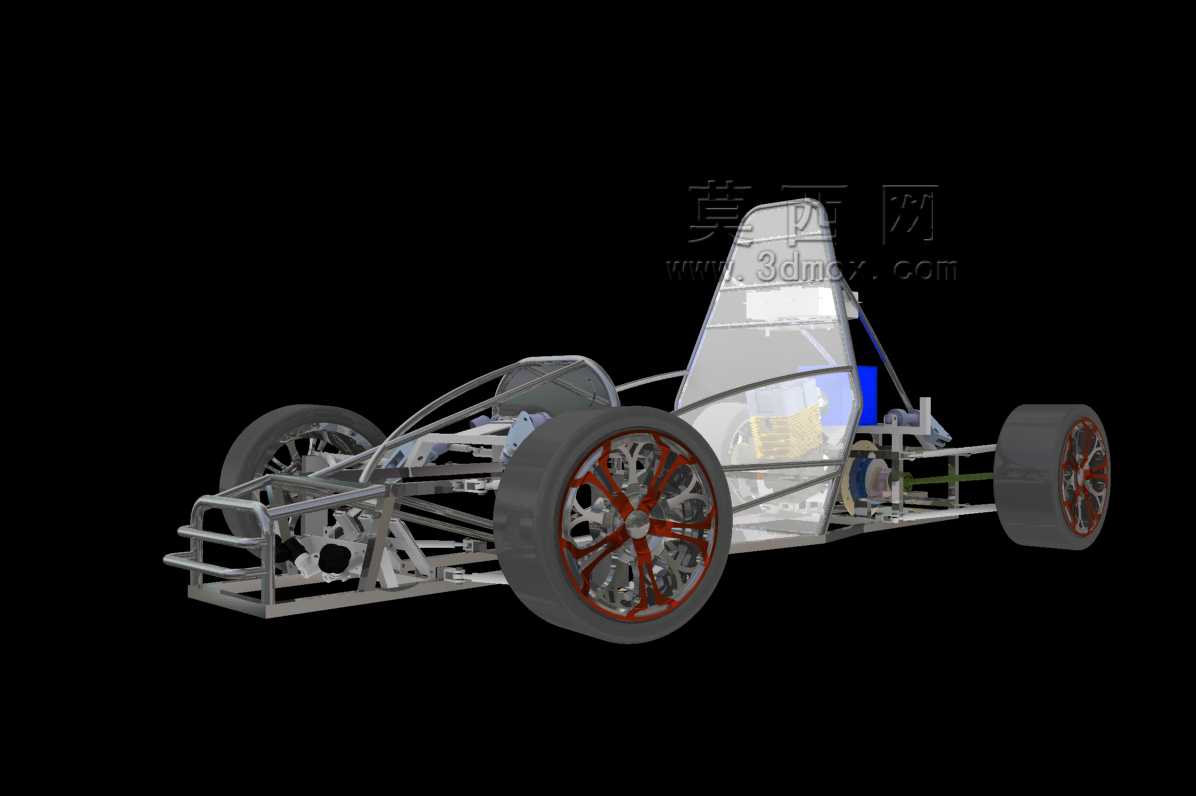

　　这套钢管桁架结构的单座赛车车架，主要面向大学生方程式赛事、业余赛道日改装以及小型竞速赛车试制场景，区别于量产乘用车的承载式车身结构，这类空间管架结构不需要依赖冲压钣金焊合的白车身提供刚度，所有受力路径都通过不同管径、壁厚的冷拔无缝钢管传递，在控制整备质量的前提下能获得远超同重量钣金车身的抗扭刚度，适配非铺装路面拉力段、铺装赛道高速过弯等复杂受力工况。从结构布局来看，车架前段设置了多层防撞吸能管阵，最前端的横置钢管作为前防撞梁，向后通过斜向支撑管连接到前悬架安装塔座，前悬采用双叉臂结构的安装点全部集成在前段管架上，上下叉臂的安装同轴度、主销后倾与内倾角度都在建模阶段做了参数化约束，不需要后期焊接时反复调校定位，

　　前舱预留的空间可以容纳制动总泵、转向机以及散热系统的安装位，转向柱的安装支架直接焊接在主舱前侧的横管上，转向角度行程预留了足够的边界，不会在大角度打方向时与周边管梁发生运动干涉。中部的驾驶舱区域围绕单座布局做了环绕式防滚结构设计，主防滚环采用大管径厚壁钢管弯制成型，位置刚好处于驾驶员头盔后侧，向前通过斜向支撑管连接到驾驶舱底板的侧边防撞梁，侧边防撞梁采用双层管结构，侧面碰撞时可以通过两层管的变形吸收冲击能量，避免外部结构侵入驾驶舱。座椅安装位做了可调节设计，底板上预留了多组安装孔位，可以适配不同身高的驾驶员调整坐姿，踏板组的安装区域在驾驶舱最前端，预留了制动踏板、加速踏板的安装空间以及油门拉线、制动管路的走管间隙，

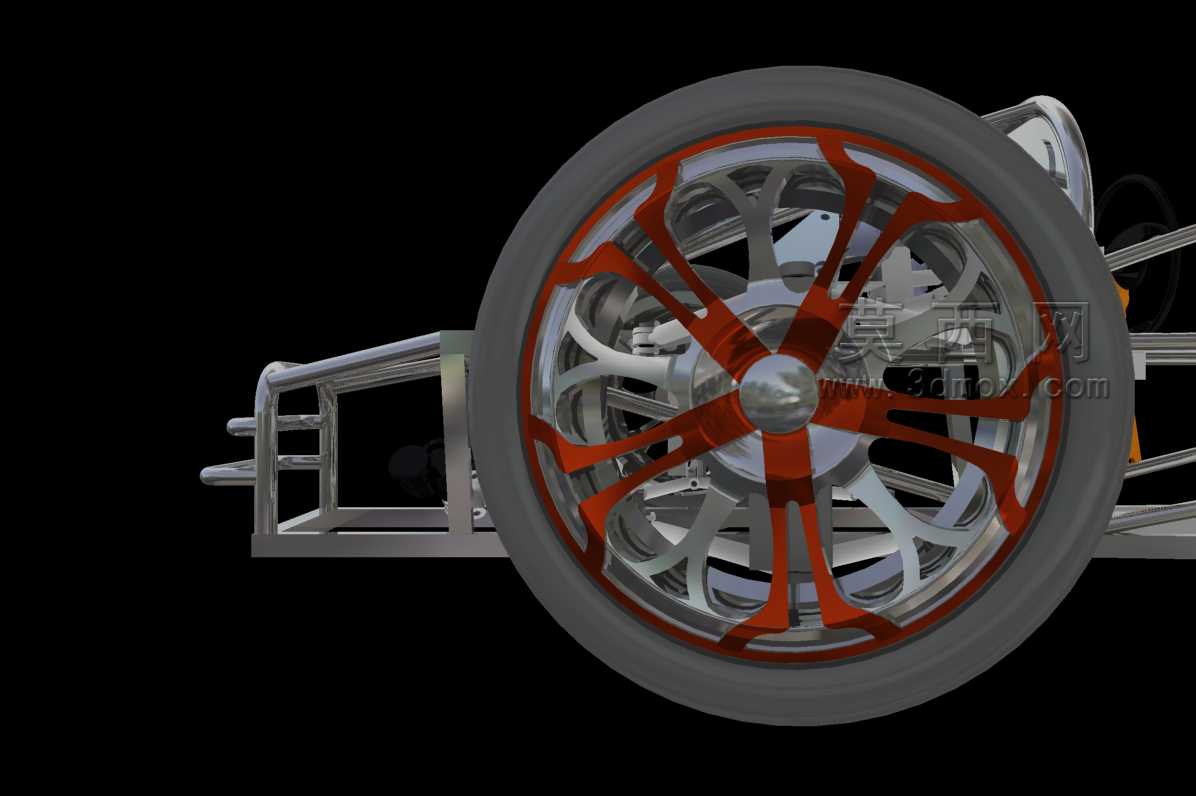

　　驾驶舱侧面预留了安全带安装点，多点式安全带的固定点全部直接连接到主承力管梁上，不会在碰撞时出现固定点脱落的问题。车架后段主要用于集成动力总成与后悬架安装结构，后悬的安装塔座直接与主防滚环下侧的承力管连接，动力舱的管架根据动力总成的外形轮廓做了避让设计，不管是采用小排量内燃机组还是电驱动总成，都可以通过调整安装支架适配，后段的管架同时集成了后防撞结构，尾部的横置管梁可以安装尾翼支架、后尾灯以及拖车钩，不需要额外焊接附属支架。轮组匹配方面，这套结构适配大尺寸轻量化赛车轮毂，轮距参数经过反复校核，在保证过弯稳定性的同时避免轮胎在上下跳、转向过程中与车架管梁、轮拱结构发生剐蹭，轮胎跳动行程的边界在建模时做了运动仿真验证，

　　全行程下轮胎与周边结构的最小间隙都控制在安全范围内。设计过程中优先梳理了各系统的受力传递路径，比如悬架传递过来的地面冲击，会直接通过安装塔座传递到相邻的纵横管梁，再分散到整个桁架结构，不会出现局部应力集中的问题，所有管梁的连接节点都做了相贯线拟合，焊接时可以保证管材之间完全贴合，减少焊接应力集中，提升整体结构强度。安装边界方面，车架整体宽度控制在常规赛事规则要求的尺寸范围内，可以适配标准尺寸的赛事拖车运输，不需要额外拆解结构，车架底部的安装平面平整度做了约束，方便在加工时使用工装夹具定位，保证焊接精度，所有外接系统的安装点都做了统一的坐标基准，后续改装、更换零部件时不需要重新测量定位。这类管架式赛车结构相比一体式碳纤维单体壳，加工门槛更低，只需要通过弯管、焊接即可完成制作，成本可控，同时后期维修更换损坏的管段也更加方便，非常适合小规模车队、个人改装爱好者进行试制与迭代，建模阶段就把所有管的规格、弯曲角度、相贯线参数做了明确标注，加工时可以直接提取参数进行管材切割与弯制，减少现场放样的工作量，也能有效控制加工误差。
