液态金属环境固态材料原位拉伸试验装置

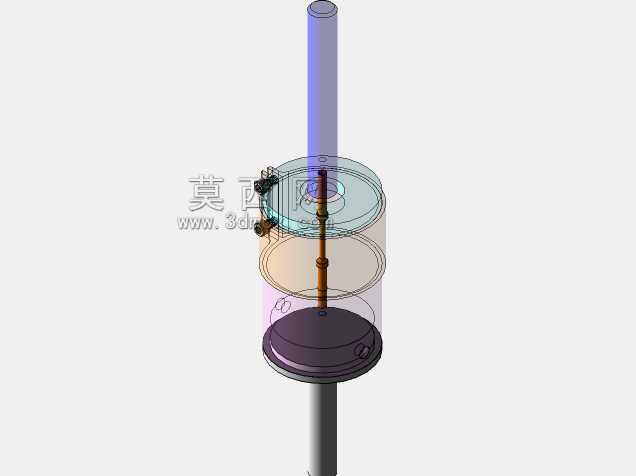

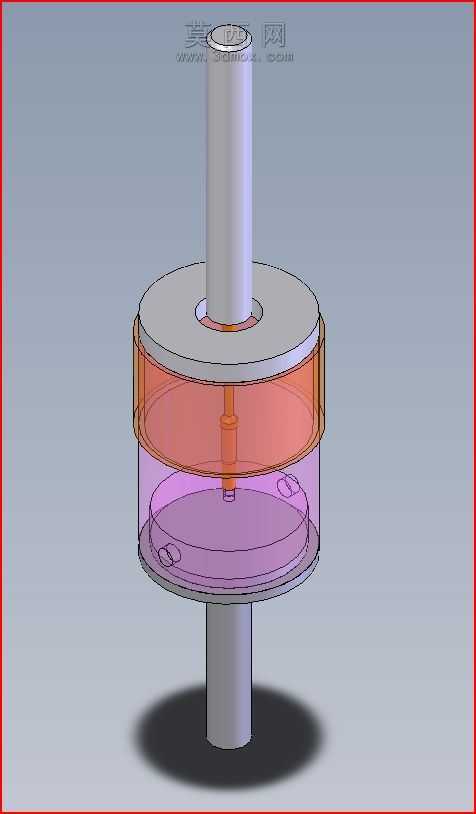

　　在固态材料服役性能研究领域，特定腐蚀介质环境下的力学行为测试一直是材料表征环节的难点，尤其是铜等常用金属在锡等液态金属环境中出现的脆化失效问题，常规的万能拉伸试验机无法直接适配液态介质的密封、温控需求，这类原位拉伸试验装置正是为填补该测试场景空白而设计的。装置整体采用同轴立式布局，上下两端的圆柱拉杆为标准力学试验机装夹接口，可直接适配常规万能材料试验机的楔形夹具，无需额外设计转接工装，装夹端直径与常规棒状拉伸试样夹头尺寸匹配，安装时仅需保证上下拉杆同轴度误差不超过0.02mm，即可避免拉伸过程中出现附加弯矩影响测试数据准确性。装置中部为双层腔体结构，外层为透明可视化耐压套筒，既可以承受液态金属加热后的微量蒸汽压，

　　也能全程观察试样在拉伸过程中的变形、断裂全过程，内层腔体分为上下两个功能区，上部区域集成了可调温电阻加热组件，加热元件均匀环绕在腔体上部内壁，可将腔体内的液态金属介质加热至预设试验温度，温度波动控制在±2℃以内，满足不同温度梯度下的材料脆化行为测试需求；下部区域为水冷循环腔，冷却水流道沿腔体底部环形布置，进出水口设置在腔体下部侧方，可通过外接循环冷水机将腔体下部温度控制在室温区间，避免高温液态金属向下渗漏影响下部拉杆的装夹精度，同时也能减少热量向试验机夹头传导，防止夹头因温度过高出现夹持力下降的问题。试样安装位设置在腔体中心轴线上，上下试样夹持端分别与上下拉杆通过绝缘衬套连接，避免加热电流传导至试验机本体引发设备故障，

　　装夹试样时仅需拆开上部腔体端盖，将标准棒状或板状拉伸试样固定在上下夹具之间，再注入定量的液态金属介质，密封端盖后即可启动加热与水冷系统，待腔体内温度稳定至试验设定值后，即可启动试验机进行拉伸加载。设计过程中重点考虑了液态金属的密封问题，腔体各连接端面均采用耐高温氟橡胶密封圈进行静密封，拉杆与腔体的动配合位置采用组合式密封结构，内侧为耐高温石墨盘根，外侧为氟橡胶油封，既可以保证拉杆在拉伸移动过程中的顺畅性，也能防止高温液态金属从配合间隙渗漏。腔体的透明套筒采用高硼硅玻璃材质，可承受最高300℃的工作温度，同时具备足够的结构强度，避免试验过程中腔体破裂导致高温介质飞溅引发安全事故。装置整体的径向尺寸控制在150mm以内，

　　轴向总长度（不含上下拉杆伸出段）为120mm，不会与常规试验机的试验空间产生干涉，安装时无需调整试验机的原有安全防护结构，可直接放置在试验机工作台中心位置完成装夹。在功能拓展性上，腔体侧方预留了传感器安装接口，可根据测试需求加装温度传感器、电化学参比电极，同步监测试验过程中介质温度变化、材料与液态金属接触界面的电化学信号，为材料脆化机理研究提供多维度的数据支撑。不同于常规环境试验箱与拉伸机分体式的布局，该装置将介质腔体、加热、冷却结构全部集成在拉杆之间的试样外围，最大程度缩短了试样与加载端的传力路径，减少了结构间隙带来的测试数据误差，加载力值传递损失控制在0.5%以内，可满足高精度力学性能测试的要求。水冷腔的水流道设计采用了环形折返结构，冷却水在腔体内可实现无死角流动，不会出现局部冷却不足导致的局部过热问题，加热组件的功率根据腔体容积匹配，可在15分钟内将腔体内的液态金属从室温加热至250℃，升温速率可通过外接温控器自由调节，满足不同试验方案的升温速率要求。装置的上下端盖均采用不锈钢材质加工，表面做抛光处理，减少液态金属的粘附，试验完成后仅需拆开端盖即可清理残留的液态金属，维护操作简便。
