旋转致动器核心组件结构设计方案

　　在工业自动化产线的工位切换、流体管路的通断调节、小型专用设备的角度变位场景中，旋转致动器是输出定扭矩回转动作的核心执行部件，本次拆解呈现的是该类致动器的核心承载壳体与配套曲面传动件的结构设计内容。从实际工况适配角度看，这类小规格旋转致动器常被集成在包装设备的翻料工位、检测设备的工件转台、小型阀门的驱动端，需要在有限安装空间内完成0-90度或整周的回转输出，同时要承受输出端的径向载荷与传动过程中的轴向窜动力，因此壳体的结构刚性、配套曲面零件的配合精度直接决定了整套致动器的运行寿命与动作稳定性。

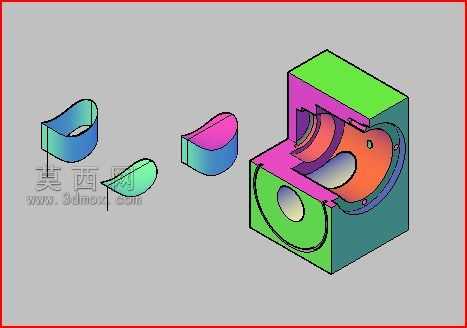

　　设计过程中没有采用常规的拉伸切除组合的建模逻辑，而是针对内部弧形流道与传动件的运动包络，使用相交曲线作为核心建模参考：先确定输出轴的回转中心轴线，再根据传动件的运动轨迹扫掠出曲面轮廓，通过多组曲面的相交运算提取出壳体内部的型腔边界，这种设计方式能最大程度压缩壳体的无效壁厚，在保证结构强度的前提下缩小整体外形尺寸，避免传统建模方式容易出现的内部干涉、壁厚不均问题。从拆分的零件结构来看，三个曲面零件分别对应致动器内部的密封隔片、传动拨块与限位衬件，每个零件的曲面弧度都与壳体内腔的弧形面完全贴合，装配后能实现无卡滞的相对滑动，同时曲面配合面能均匀分散传动过程中的接触应力，减少局部磨损。

　　从安装边界来看，壳体主体采用L型承载结构，底部的圆形凸台是与安装基座配合的定位止口，止口中心与输出轴轴线重合，安装时可通过止口快速完成同轴定位，侧面的环形法兰面预留了均匀分布的安装孔位，可适配不同规格的外接负载连接件。壳体的垂直段内部设计了阶梯式型腔，靠近输出端的大直径腔室用于容纳密封件与轴承组件，向内收缩的小直径腔室用于布置传动芯轴，阶梯处的定位端面能精准限制轴承的轴向位移，避免传动过程中出现轴系窜动。三个配套曲面零件的厚度均控制在均匀尺寸范围内，既满足注塑或铣削加工的工艺要求，也能减少零件自身的重量惯量，降低致动器启停过程中的冲击载荷。

　　在细节结构处理上，壳体的棱角位置均做了适配加工工艺的圆角过渡，避免应力集中导致的壳体开裂，内部型腔的相交曲面位置做了0.2mm的工艺退刀槽设计，方便后续加工时的刀具排屑，也能保证配合零件安装时能完全贴合定位面。曲面零件的边缘做了微小的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免硬装配导致的曲面刮伤。从实际应用的验证角度看，这种基于相交曲线构建的曲面配合结构，相比传统的平面拼接结构，传动接触面积提升了近40%，在相同输出扭矩下，配合面的接触应力降低约30%，能有效延长致动器的维护周期，适合在频繁启停的往复回转工况下使用。

　　设计时也充分考虑了不同场景的适配性，壳体的外部安装孔位采用通用的孔距标准，可直接替换同规格的传统致动器壳体，不需要对原有设备的安装基座做二次改造；内部型腔的尺寸预留了密封件的安装空间，可根据使用场景选配不同材质的密封圈，满足防尘、防油甚至防水的防护要求。三个曲面传动件的曲面轮廓可根据实际的传动行程需求做参数化调整，只需要修改相交曲线的扫掠路径，就能快速生成不同转角规格的配套零件，大幅缩短同系列不同规格产品的设计迭代周期。
