U型带孔截断式机械夹持固定构件

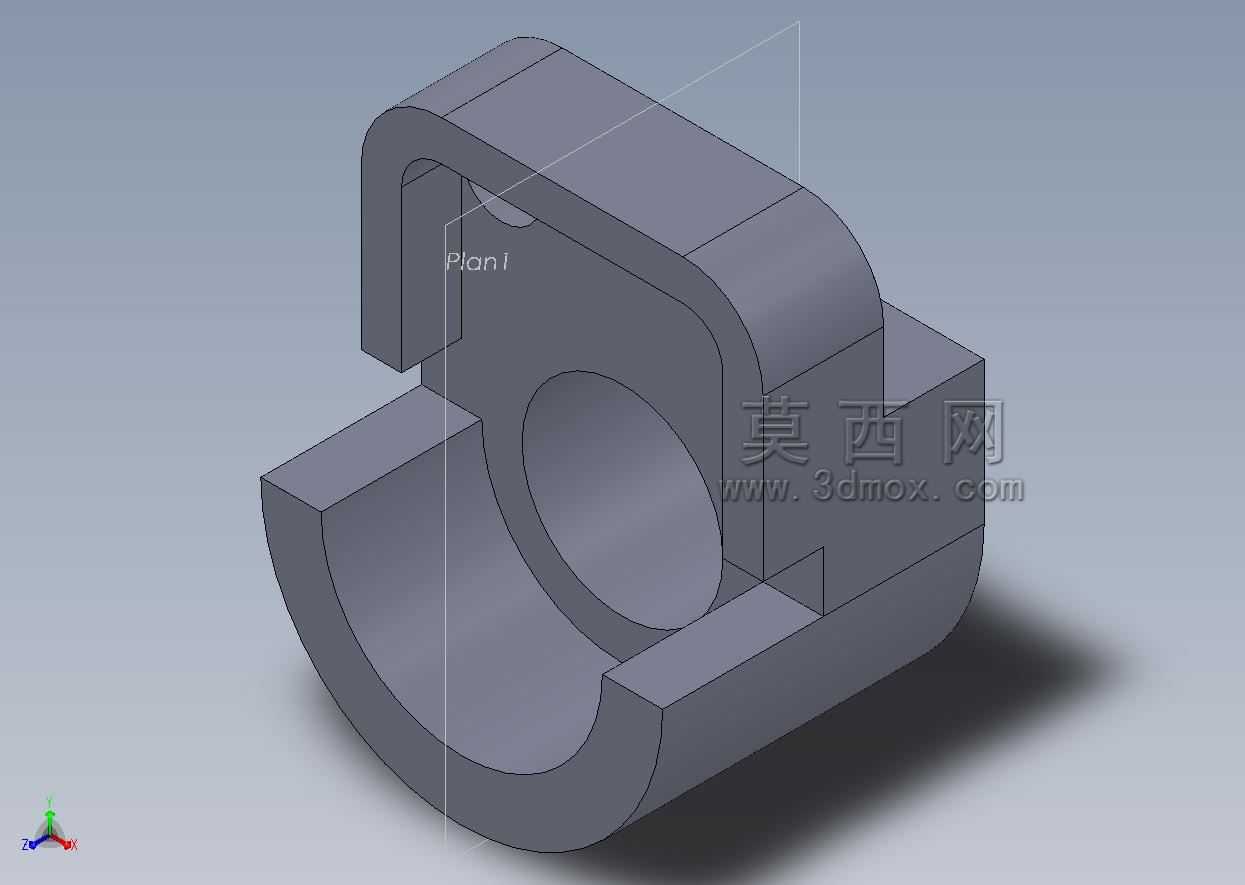

　　在工装夹具、小型输送线定位模块、非标自动化设备的工位限位场景中，这类带中部通孔的U型截断构件是十分常见的受力连接件，日常产线运维中常用来完成轴类零件的径向限位、型材的快速卡接固定，或是作为小型执行元件的安装基座使用。不同于整环式的轴套结构，该构件采用单侧开口的截断式设计，安装时无需从轴端穿入，可直接从径向卡入对应直径的圆柱杆件，大幅降低了设备维保阶段的拆装难度，尤其适合那些轴端已经装配了其他部件、无法进行轴向套装的装配场景。从结构受力角度来看，构件上部的圆弧过渡段做了等壁厚设计，避免直角连接处的应力集中问题，在承受径向夹紧力或是轴向的推拉载荷时，应力能够顺着圆弧面均匀分散到两侧的支撑臂上，不会出现局部应力过载导致的断裂变形。

　　中部的通孔为同轴等径设计，加工时可一次装夹完成镗削，保证孔壁的圆柱度与同轴度要求，和配套轴件配合时能保证足够的接触面积，减少局部压强，避免长期使用后出现孔壁磨损失圆的问题。构件下部的两个延伸凸台为安装定位面，凸台的端面做了铣平处理，安装时可贴合在设备的安装基板表面，两个凸台上可预留安装孔位，通过螺栓完成构件的完全固定，凸台的外侧边缘做了小尺寸倒角，既可以去除加工毛刺，也能在安装时起到导向作用，避免装配时边角刮伤安装面或是操作人员。设计这类构件时，首先要确定中部通孔的直径公差，根据配合需求选择间隙配合或是过渡配合，若用于频繁拆装的定位场景，可选择H7/g6的间隙配合，若用于需要传递扭矩的固定场景，则要选择H7/k6的过渡配合，

　　同时要保证开口处的宽度尺寸略小于通孔直径，这样卡入轴件后能依靠自身的微小弹性变形产生预紧力，避免工作过程中出现松脱。U型臂的厚度需要根据实际承受的载荷进行核算，若用于承受较大冲击载荷的场景，可适当增加臂厚，或是在臂的外侧增加加强筋结构，提升整体的抗变形能力；若用于轻量化的工位定位场景，则可在保证强度的前提下适当减小壁厚，降低整体的材料消耗与构件重量。安装边界方面，构件的整体外轮廓宽度要小于安装位置的预留空间，两侧凸台的中心距要和安装基板上的预留孔位完全匹配，构件的总高度要考虑上方的操作空间，避免和周边的运动部件产生干涉，开口处的导入角要做适当的圆弧处理，方便轴件快速卡入，减少装配时的对位时间。在实际的产线应用中，

　　这类构件常被用在小型物料分拣机构的挡料限位处，卡装在导向轴上作为挡块使用，调整位置时只需松开固定螺栓即可沿着轴滑动到指定位置，无需拆卸轴上的其他部件；也可作为小型气动元件的安装座，将气缸尾部的销轴卡入构件的中部通孔，通过凸台固定在设备机架上，实现气缸的铰接安装，保证气缸动作时的摆动自由度。不同于定制化的复杂异形件，这类构件的结构通用性极强，只需要调整通孔直径、整体长宽高尺寸以及凸台的安装孔位置，就可以适配不同的安装场景，建模过程中可通过参数化设计将各个尺寸设置为可调整参数，后续同类型构件设计时只需修改对应参数即可快速生成模型，大幅提升设计效率。建模时要注意各个特征的建模顺序，优先绘制底部的安装凸台轮廓，拉伸生成基体后再绘制上部的U型臂轮廓，最后完成中部通孔的切除，圆弧过渡处的圆角要在所有主体特征完成后再添加，避免特征建模失败，同时要保证各个配合面的平面度与垂直度公差，尤其是安装凸台的底面和通孔的轴线平行度，要控制在合理的公差范围内，避免安装后出现偏载问题。
