三角函数正弦余弦几何映射演示教具

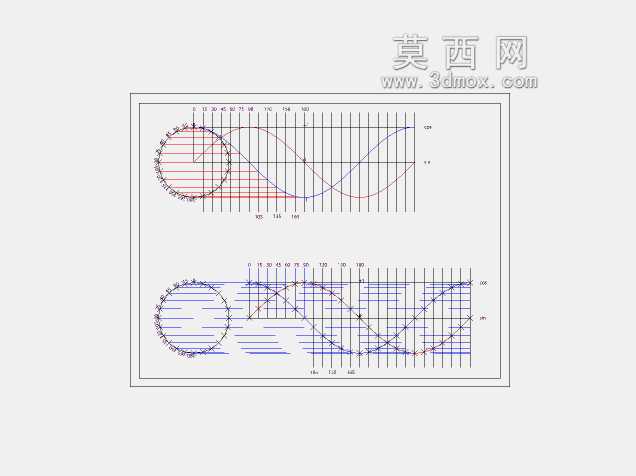

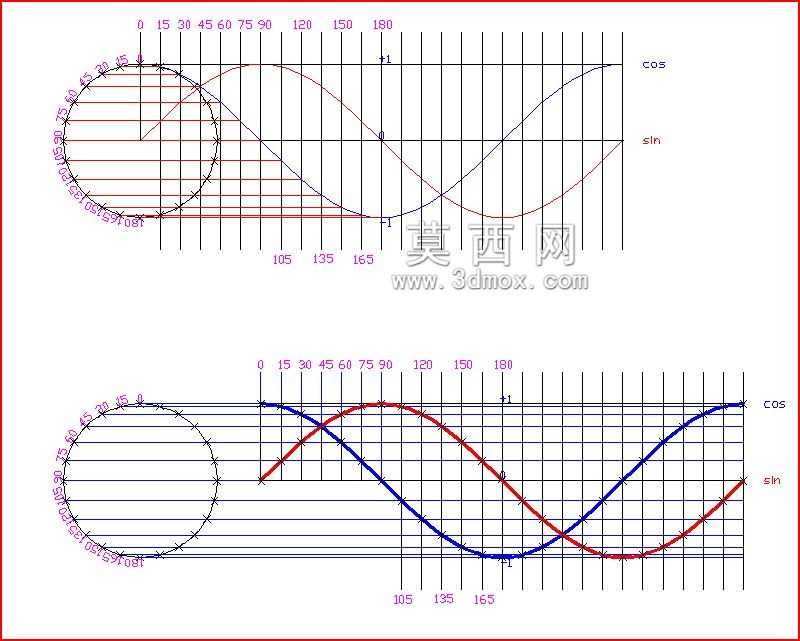

　　在机械类专业的基础课程教学、工程入门培训场景中，三角函数的几何意义往往是学员接触机构运动分析的第一个门槛，很多刚接触机械原理的从业者，很容易把sin、cos当成单纯的数学公式，没法把角度参数和直线位移、圆周运动的对应关系建立直观认知，这套演示结构就是为了打通这个认知断点设计的。从结构逻辑上看，整个演示装置把单位圆周的角度刻度和右侧直角坐标系的横轴角度刻度做了严格的等比例对齐，圆周上每一个角度位置，都通过水平、垂直的投影引线，直接对应到坐标系内正弦、余弦曲线的对应点位，不需要额外的公式推导，肉眼就能看到0度到180度区间内，圆周上的点转动时，垂直方向投影长度随角度变化形成正弦轨迹、水平方向投影长度随角度变化形成余弦轨迹的完整过程。

　　做这套结构的建模时，首先要确定的就是基准对齐规则：圆周的圆心必须和坐标系纵轴的0刻度线处于同一水平高度，圆周的最右点要和坐标系纵轴完全重合，这样才能保证0度位置的投影点刚好落在曲线的起点，不会出现相位偏移；其次是刻度的对应关系，圆周上每15度一个刻度标记，和横轴上每15度的刻度线完全一一对应，引线绘制时要严格保持水平或垂直，不能有角度倾斜，否则会出现投影值的偏差，误导使用者对数值对应关系的判断。从安装边界来看，整个演示图幅的横向尺寸覆盖0到180度的完整半周期，纵向尺寸覆盖-1到1的函数值区间，不管是做成教学挂图、实训台面板上的丝印标识，还是做成可动的演示机构，都可以按照这个比例等比例缩放，不需要调整刻度之间的相对位置。

　　在实际的工程应用里，这套映射逻辑是很多机构运动分析的基础，比如曲柄滑块机构里滑块的位移计算、凸轮机构的轮廓线设计、旋转轴的位置传感器标定，本质上都是在把圆周方向的角度输入，通过三角函数的映射关系转换成直线方向的位移输出，很多刚入行的设计人员在做这类机构计算时经常出现相位错误，就是因为没有建立起这种直观的几何对应关系，靠死记硬背公式很容易把sin和cos的应用场景搞混，通过这个可视化的演示结构，能快速建立角度和位移的对应直觉，在后续做机构设计时，不需要反复翻公式就能快速判断不同角度下的构件位置。在建模细节上，两条曲线的绘制严格按照函数值逐点连接，正弦曲线在90度位置达到峰值1，在0度和180度位置回到0值，

　　余弦曲线在0度位置达到峰值1，在90度位置回到0值，在180度位置达到-1值，所有点位的误差控制在最小刻度间隔的十分之一以内，保证演示的准确性；圆周上的角度标记从0度开始沿逆时针方向排布，和机械设计里默认的角度正方向保持一致，避免和工程实际的角度定义出现冲突。很多职业院校的机械基础实训环节，都会用到类似的演示装置，相比纯公式的板书讲解，这种可视化的结构能让学员在几分钟内理解三角函数的几何本质，后续再讲解曲柄连杆的运动规律、简谐振动的位移特性时，不需要再花大量时间解释角度和位移的转换关系，能大幅提升基础内容的教学效率；对于自学机械设计的入门者来说，对照这个结构反复推演不同角度下的投影值，也能快速跨过三角函数应用的入门坎，避免在后续的机构计算中出现低级错误。
