直齿圆柱齿轮啮合传动结构设计方案

项目分类:齿轮 发布时间:2021-11-04 ID:367144
  • 直齿圆柱齿轮啮合传动结构设计方案
  • 直齿圆柱齿轮啮合传动结构设计方案

  在常规机械传动系统的布局中,直齿圆柱齿轮是应用覆盖范围最广的动力传递构件,这套啮合结构的设计完全围绕平行轴间的定传动比动力传输需求展开,没有多余的装饰性结构,所有几何特征都服务于载荷传递与运动平稳性要求。从实际应用场景来看,这类直齿轮结构大量出现在中小功率的输送设备驱动端、普通机床的进给传动箱、小型农机的变速单元、轻工机械的动力分配模块中,相比斜齿轮它没有轴向分力,对支撑轴承的轴向承载要求更低,安装调试的容错空间也更大,非常适合轴向安装尺寸受限、不需要极致静音的传动工位。

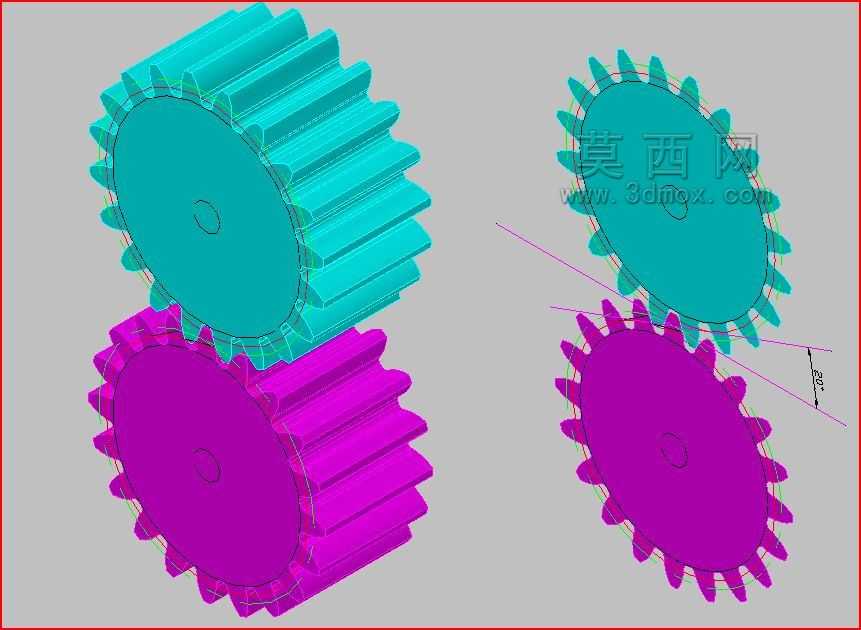

  设计过程中首先敲定的是啮合副的参数匹配逻辑,两个配对齿轮的模数保持完全一致,压力角采用通用的20度标准值,齿顶高系数取1,顶隙系数取0.25,确保啮合时不会出现根切、卡滞的问题,同时预留合理的齿侧间隙,补偿加工误差与热胀冷缩带来的尺寸偏差。轮齿的齿廓采用渐开线线型,这种线型的优势在于即便中心距存在微小的安装误差,也能保证瞬时传动比恒定,不会出现传动比波动导致的输出端转速抖动,非常适合对转速稳定性有基础要求的传动场景。

  从结构尺寸来看,这套齿轮副包含两种不同齿数的直齿轮,齿数多的大齿轮与齿数少的小齿轮啮合时可以实现减速增扭的效果,反过来布置则能实现升速传动,适配不同的动力输入输出需求。齿轮的轮毂部分设计了标准的中心安装孔,孔位与传动轴采用过渡配合,侧面预留键槽位置,通过平键实现周向固定,避免传动过程中齿轮与轴出现相对滑转。轮缘与轮毂之间的辐板厚度经过载荷校核,在满足弯曲强度与接触强度要求的前提下尽可能缩减厚度,降低整体转动惯量,减少传动系统启动和制动时的惯性冲击。

  实际安装时需要注意,两个啮合齿轮的轴线必须保持严格平行,轴线平行度误差需要控制在公差允许范围内,否则会出现轮齿偏载的情况,也就是齿面一端接触应力过大,长期运行会出现早期点蚀、断齿的失效问题。齿面的接触斑点需要沿齿高、齿长方向达到规定比例,安装完成后要手动盘车检查啮合顺畅度,不能有卡滞、异响的情况。润滑方式根据运行转速选择,中低速工况采用脂润滑即可,高速工况则需要搭配油浴或者喷油润滑,在齿面形成稳定油膜,降低齿面磨损,延长构件使用寿命。

  这套结构的设计没有采用特殊的定制化齿形,所有参数都符合通用机械零部件的标准规范,互换性较强,后期维护更换时不需要单独定制非标构件,直接采购对应模数齿数的标准直齿轮就能完成替换,大幅降低设备的全生命周期维护成本。轮齿的倒角处理也充分考虑了装配便利性,齿端的小倒角可以避免装配时轮齿边缘磕碰损伤,同时引导齿轮顺利进入啮合位置,减少装配时的对位难度。从载荷传递路径来看,动力从主动轮的轮齿齿面输入,通过齿面接触将扭矩传递到从动轮,再通过轮毂的键连接传递到输出轴,整个传力路径短,应力集中点少,只要按照额定载荷选型,就能实现长期稳定运行,不会出现意外失效的问题。
