曲柄连杆机构运动学分析教学演示模型

　　在往复式动力机械、冲压设备、活塞式压缩机等众多工业设备的核心传动环节中，曲柄连杆机构承担着将旋转运动与直线往复运动相互转换的核心功能，其运动特性直接决定设备的运行平稳性、动力输出效率与核心部件使用寿命，是机械结构设计阶段必须完成精准运动学校核的核心机构。这套针对曲柄连杆系统的运动学分析模型，完全围绕工程设计中的实际校核需求搭建，覆盖了机构设计全流程中需要验证的核心运动参数，可直接用于机构方案验证、教学演示以及初始设计阶段的参数校核工作。

　　从实际工程应用场景来看，这类机构广泛应用在内燃机的活塞传动组、往复式柱塞泵的动力端、机械压力机的滑块驱动机构、缝纫机的刺布驱动机构等场景中，不同场景下对曲柄半径、连杆长度、转速的匹配要求差异极大：比如内燃机场景需要兼顾活塞行程与侧向力平衡，冲压设备需要关注滑块在工作段的速度特性，柱塞泵需要降低往复运动件的惯性冲击，而这套分析模型可以直观呈现不同参数下的机构运动规律，帮助设计人员快速完成参数匹配。

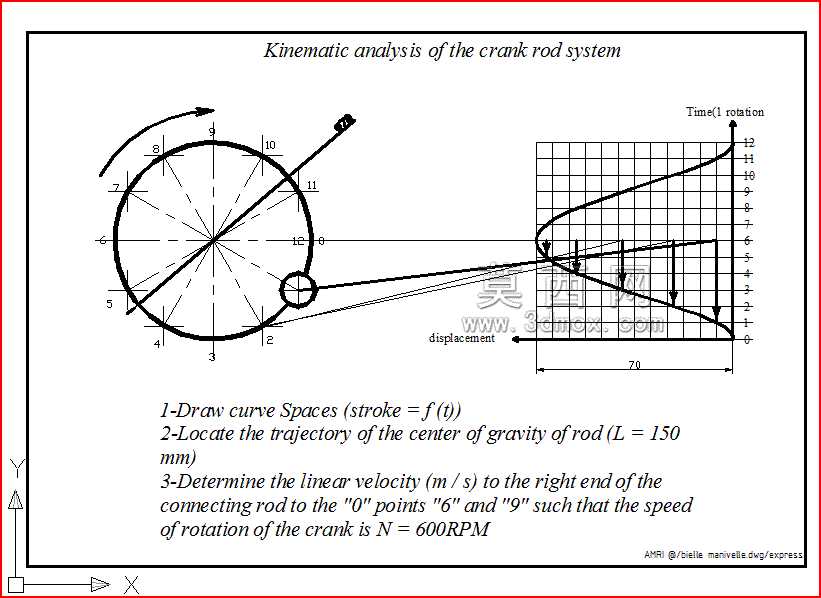

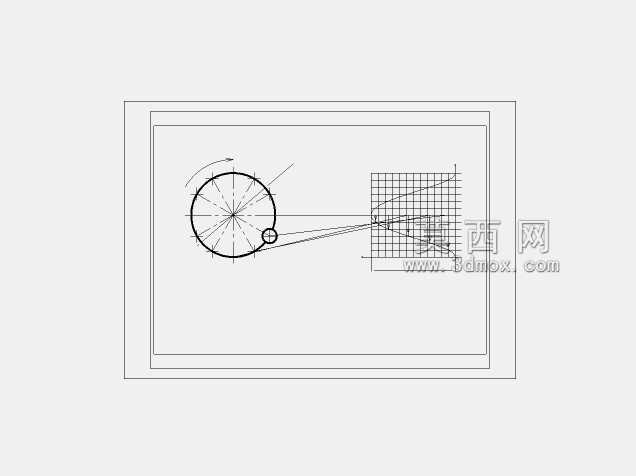

　　模型的设计思路完全贴合机械原理中曲柄连杆机构的分析逻辑，首先以曲柄回转中心为原点建立平面坐标系，将曲柄的整周回转按30度间隔划分为12个特征位置，对应曲柄回转一周过程中的不同相位点，可完整呈现曲柄从0度到360度回转过程中，连杆端点的位移变化规律。模型中明确标注连杆长度为150mm，可通过给定的曲柄转速600RPM，完成不同相位点下连杆右端（即滑块/活塞端）的线速度计算，同时可绘制出滑块位移随曲柄转角变化的行程曲线，以及连杆重心在整个运动周期内的运动轨迹，这三个分析维度恰好对应工程设计中最核心的三个校核点：行程曲线用于验证往复件的运动规律是否匹配工艺需求，重心轨迹用于核算连杆运动过程中的惯性力平衡，端点线速度用于校核往复件的运动速度是否满足工况要求，同时为后续的受力分析、磨损计算提供基础参数。

　　从安装边界与尺寸约束来看，模型中明确了曲柄的回转半径范围，滑块的运动方向沿水平轴线布置，连杆与曲柄的铰接点、连杆与滑块的铰接点均采用转动副约束，整个机构的安装平面需保证曲柄回转平面与滑块运动导轨平面完全共面，避免出现附加侧向力矩；水平方向的安装空间需覆盖曲柄最大回转直径加上连杆全伸展状态的总长度，垂直方向的安装空间需满足曲柄整周回转的直径范围，同时预留连杆摆动的空间余量，避免运动过程中出现结构干涉。在实际建模过程中，所有铰接点的配合间隙需控制在合理范围，既不能因为间隙过大导致运动仿真出现窜动误差，也不能因为过约束导致机构卡滞，影响运动参数的计算精度。

　　不同于常规的三维装配模型，这套分析模型将运动学可视化作为核心设计目标，右侧配套的位移-时间（转角）曲线可直接读取不同曲柄相位下的滑块位移值，配合速度矢量的标注，可直观区分曲柄在0点、6点、9点等特征相位下的滑块运动状态：比如当曲柄处于9点位置时，曲柄销的线速度方向与滑块运动方向完全垂直，此时滑块的瞬时线速度为0，对应往复运动的上止点或下止点位置；当曲柄处于0点或6点位置时，曲柄销的线速度方向与滑块运动方向平行，此时滑块达到最大运动线速度，这些特征点的参数是设计飞轮、平衡块、确定设备工作区间的核心依据。在冲压设备设计中，通常会利用滑块在下止点附近的低速段作为冲压工作行程，保证冲压工艺的稳定性，而这套模型可精准定位该低速段对应的曲柄转角范围，为设备的工艺参数设定提供直观依据。

　　对于从事机械结构设计、机构运动仿真的从业者来说，这套模型可作为曲柄连杆机构设计的基础参照模板，通过调整曲柄半径、连杆长度、转速等参数，可快速适配不同工况下的机构设计需求，省去从零开始搭建运动学分析模型的重复工作，同时可直观验证参数调整对机构运动特性的影响，比如当连杆长度与曲柄半径的比值变化时，滑块的速度曲线、加速度曲线会发生明显变化，连杆重心的摆动范围也会随之改变，这些变化都会直接影响设备的振动水平、部件磨损速度与动力消耗，通过模型的可视化呈现，可帮助设计人员快速找到最优的参数匹配区间，在初始设计阶段就规避掉机构运动特性不匹配带来的后续问题。
