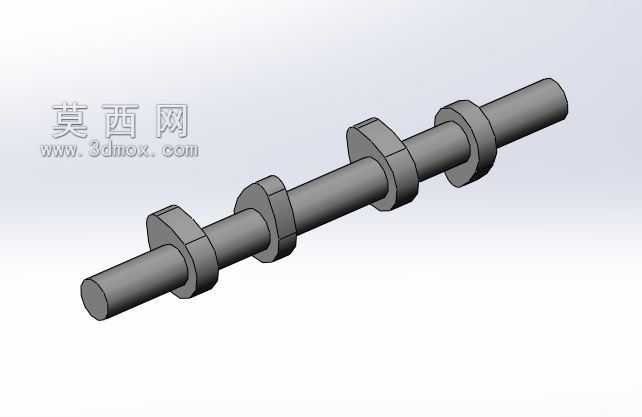

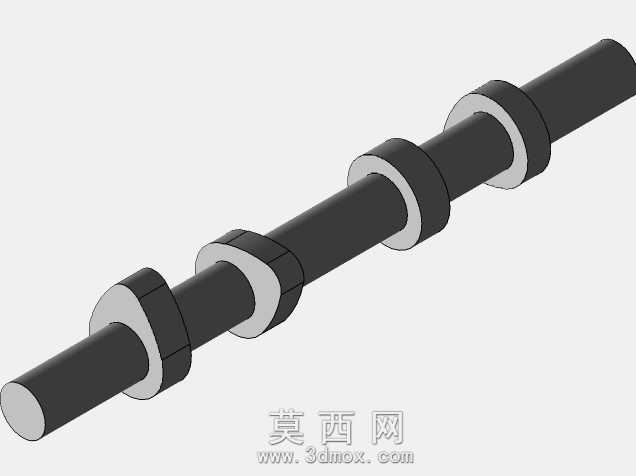

内燃机用多凸轮组合式凸轮轴结构

项目分类:通用机械零部件 发布时间:2021-11-04 ID:367241
  • 内燃机用多凸轮组合式凸轮轴结构
  • 内燃机用多凸轮组合式凸轮轴结构

  这款凸轮轴是内燃机配气机构的核心传动部件,主要适配小排量直列四缸内燃机的顶置配气布局,在整机动力输出循环中承担着精准控制进排气门启闭时序的核心作用,其工作状态直接决定内燃机的充气效率、怠速稳定性与全工况动力输出表现。从实际装机场景来看,这类凸轮轴多用于乘用车自然吸气汽油机、小型通用汽油机以及小功率非道路柴油机的配气系统,安装时需配合凸轮轴轴承座、气门挺柱、正时链轮或正时皮带轮完成装配,轴体两端的轴颈需与缸盖凸轮轴轴承孔保持H7/f6的间隙配合,确保高速运转时的转动灵活性同时避免径向窜动。

  设计层面上,这款凸轮轴采用整体式锻造结构,三个凸轮型线分别对应不同气缸的进排气控制逻辑,凸轮轮廓的升程段采用等加速等减速运动曲线设计,缓冲段预留0.15mm的升程余量,避免气门启闭时产生刚性冲击,降低配气机构的工作噪音与磨损速率。轴体的基圆直径、凸轮升程高度、各凸轮之间的相位角均经过配气相位匹配计算,相邻凸轮的相位夹角严格对应内燃机的发火间隔角,确保各缸进排气过程互不干扰,在标定转速下能够保证气门开启的时间截面满足进气充量与排气彻底性的要求。轴体上的定位轴肩用于限制轴向窜动量,装配时轴向间隙控制在0.05-0.15mm区间,既避免热膨胀导致轴体卡滞,也防止轴向窜动影响配气相位精度。

  从外形尺寸与安装边界来看,轴体总长度适配对应缸盖的凸轮轴舱空间,两端轴颈的直径尺寸统一,方便缸盖轴承孔的同轴加工,凸轮部分的最大外圆直径不超过缸盖凸轮轴舱的避让边界,装配时无需额外调整周边部件的位置即可完成落装。轴端预留的键槽结构用于安装正时传动部件,键槽的位置精度直接影响配气正时的准确性,加工时需保证键槽对称度相对于轴颈轴线的公差不超过0.02mm,避免正时偏差导致的动力下降、气门碰活塞等严重故障。实际使用过程中,凸轮表面需经过淬火处理,表面硬度达到HRC55-62,确保长期与挺柱摩擦接触下的耐磨性能,轴颈表面的粗糙度需控制在Ra0.8以下,降低运转时的摩擦阻力,减少机油泵的负载损耗。

  在结构设计的细节上,这款凸轮轴没有采用分体式凸轮组装结构,整体锻造后一次加工成型的工艺能够保证各凸轮之间的相位精度长期稳定,不会出现分体式结构常见的凸轮移位、相位偏差问题,适合量产机型的规模化装配,后期维护时也无需调整凸轮相位,仅需检查凸轮表面磨损量与轴颈间隙即可判断是否需要更换。轴体上的油道孔与缸盖润滑油路连通,运转时机油通过油道孔输送到各轴颈与凸轮表面,形成稳定的油膜润滑,避免干摩擦导致的部件早期失效,油道孔的位置设计避开了凸轮受力的最大载荷区,防止应力集中导致轴体断裂。
