内燃机配气机构用圆柱螺旋气门弹簧结构

　　这类螺旋弹簧主要应用在内燃机配气机构中，承担着气门回位的核心功能，在发动机运转的全工况周期内，需要配合凸轮轴的型线运动规律，保证气门能够按照配气相位及时落座，同时在气门关闭状态下提供足够的预紧压力，避免气门在气缸内气体压力波动、整机振动工况下出现密封面泄漏、气门跳振等异常问题。在实际的动力总成结构设计中，气门弹簧的安装边界受气缸盖顶部布局、气门弹簧座尺寸、气门杆直径、凸轮轴基圆位置多重约束，设计时首先需要匹配安装空间的径向与轴向尺寸，弹簧的外径不能与气缸盖上的弹簧安装孔内壁发生干涉，内径需要预留足够的气门杆运动间隙，避免弹簧工作过程中出现偏磨、卡滞。弹簧的自由长度需要结合气门最大升程、弹簧预压缩量、工作行程的压缩量综合核算，

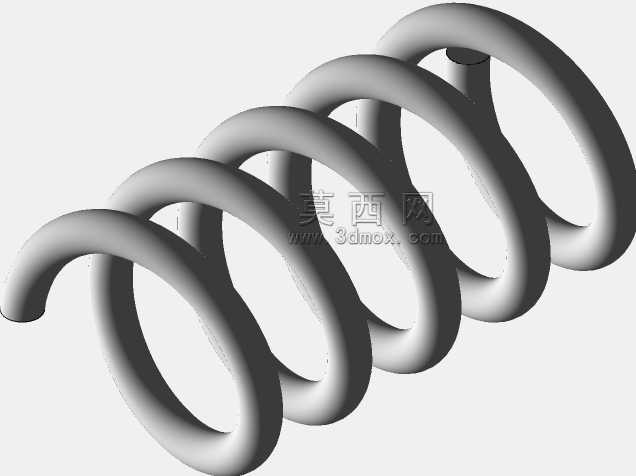

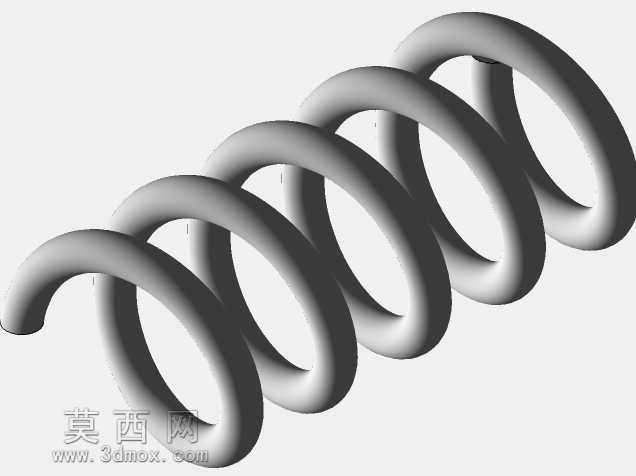

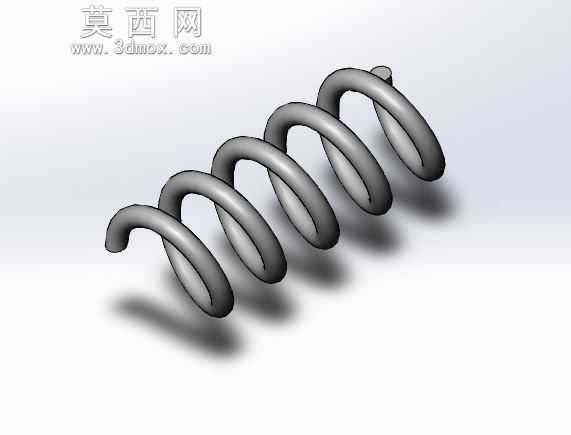

　　保证气门达到最大升程时弹簧不会出现并圈现象，同时在气门完全关闭时仍能维持稳定的预紧力，抵消气门传动组零件的惯性力，防止传动件之间出现脱离、冲击。从结构特性来看，这类等节距圆柱螺旋弹簧采用圆形截面弹簧钢丝绕制，两端的支承圈经过并圈磨平处理，保证弹簧安装后端面与弹簧座、气缸盖支承面的贴合度，避免工作过程中弹簧出现歪斜、侧向偏移。弹簧的刚度特性需要经过多轮匹配，刚度过大会导致配气机构传动件磨损加剧、凸轮轴驱动扭矩升高，刚度过小则无法在高转速工况下跟随凸轮运动规律，出现气门飞脱、反跳问题，直接影响发动机的充气效率与运转稳定性。在建模过程中，需要重点还原弹簧的螺旋升角、有效圈数、支承圈结构、钢丝直径这些核心参数，

　　螺旋扫掠路径需要严格匹配节距变化规律，两端磨平的端面需要保证平面度与装配基准的垂直度，确保模型导入装配环境后能够直接完成虚拟装配，进行运动仿真验证。实际工程应用中，这类弹簧除了内燃机配气场景，也可适配部分阀门类产品的复位结构，在气动、液动阀门的启闭动作中提供复位弹力，保证阀门失压状态下能够自动回到初始通断位置，此时弹簧的刚度匹配需要结合阀门的介质压力、阀芯行程、密封面比压综合调整，安装尺寸需要适配阀腔内部的弹簧安装槽、阀芯导向杆的直径参数，避免弹簧在压缩、复位过程中与阀体内壁、导向部件发生摩擦卡滞。设计这类弹簧时还需要考虑工作环境的温度影响，内燃机舱内的工作温度较高，弹簧材料需要具备足够的高温强度与抗松弛性能，

　　避免长期高温工况下弹力衰减导致气门密封失效；阀门应用场景则需要根据介质的腐蚀特性匹配对应的表面处理工艺，模型构建时可以预留表面涂层的厚度尺寸，方便后续工程图输出时标注相关技术要求。在装配验证环节，通过三维模型可以提前模拟弹簧全行程压缩过程中的外径变化量，校核相邻部件的安全间隙，避免实际装机后出现运动干涉，同时可以结合运动仿真模块分析弹簧在不同工作频率下的动态响应，排查共振风险，为弹簧的结构优化、刚度调整提供直观的三维数据支撑。
