内燃机进排气阀组精密结构设计

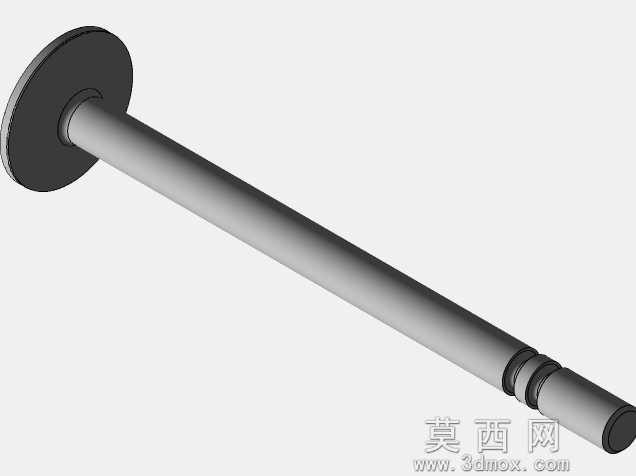

　　在往复式内燃机的配气机构中，阀组是直接决定气缸进排气效率、密封性能与整机动力输出稳定性的核心执行部件，日常工况下需要承受高温燃气冲刷、高速往复冲击与交变弹簧载荷的多重作用，其结构设计合理性直接关联发动机的燃烧效率、排放表现与大修间隔周期。这款阀组的整体结构采用一体式杆盘成型设计，盘部为大直径扁平密封面结构，边缘做了微量的锥面加工处理，装配后可与气缸盖的气门座圈形成高精度线密封配合，在压缩与做功行程中隔绝燃烧室与进排气道的连通，避免燃气泄漏导致的缸压不足问题。杆部为等直径细长轴结构，表面做了高精度磨削处理，装配时穿过气缸盖的气门导管，为阀片的往复运动提供精准导向，限制阀片开启关闭过程中的径向摆动量，

　　保证密封面每次落座都能精准贴合座圈密封带，避免偏磨导致的密封失效。杆部靠近末端的位置加工有多道环形凹槽，用于安装气门锁片，与气门弹簧上座形成可靠的锁止连接，将弹簧的复位作用力均匀传递到阀杆上，避免高速运动过程中连接松脱导致的部件撞击故障。从安装边界来看，阀组的盘部直径需要匹配对应气缸的气道开口尺寸，保证开启过程中气流通道的通流面积满足设计转速下的进气充量与排气流量要求，杆部直径与长度需要适配对应型号气缸盖的导管孔径与安装深度，预留足够的热膨胀间隙，避免工作温度升高后杆部膨胀卡滞在导管内，导致阀片无法正常回位密封。设计过程中需要重点考量几个核心维度：首先是盘部与杆部的过渡圆角处理，这个位置是应力集中高发区域，

　　圆角半径过小会在往复冲击载荷下产生疲劳裂纹，最终导致阀头断裂掉落气缸，引发活塞顶气门等严重机损事故，因此过渡区域采用大圆弧平滑过渡结构，分散应力集中点，提升部件的抗疲劳强度。其次是密封锥面的角度设计，常规汽油机多采用45度锥角，部分大扭矩柴油机采用30度锥角，角度选择需要匹配座圈的密封带宽度，兼顾密封性能与落座时的自洁能力，避免积碳在密封面堆积导致关闭不严。杆部的表面处理工艺也需要适配工况需求，常规自然吸气机型多采用调质处理加表面镀铬，提升耐磨性能，增压机型的排气阀因为工作温度更高，多采用堆焊耐热合金的盘部结构，抵抗高温燃气的腐蚀与冲刷。在实际装配场景中，阀组需要配合气门弹簧、弹簧座、锁片、气门油封等部件协同工作，

　　阀杆末端与凸轮轴驱动的摇臂或者挺柱直接接触，凸轮型线的升程设计直接决定阀片的开启升程、开启持续时间与落座速度，阀片的自身重量也会影响配气机构的最高允许转速，因此在满足结构强度的前提下，会尽可能优化结构降低阀组的往复运动质量，减少高速工况下的弹簧载荷需求与机构冲击噪音。建模过程中对杆部的同轴度、盘部密封面的平面度、锁片槽的位置精度都做了严格的公差约束，可直接用于后续的工程图出图、运动仿真模拟与干涉检查，在装配仿真中可以验证阀片最大升程位置与活塞顶面的安全间隙，避免活塞运动到上止点时与阀盘发生碰撞，也可用于配气机构的动力学仿真，计算不同转速下阀组的运动加速度、弹簧力匹配情况，预判是否会出现气门飞脱、反跳等异常工况。
