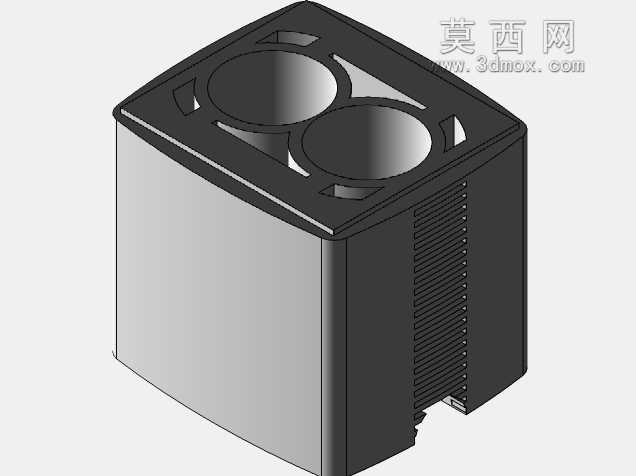

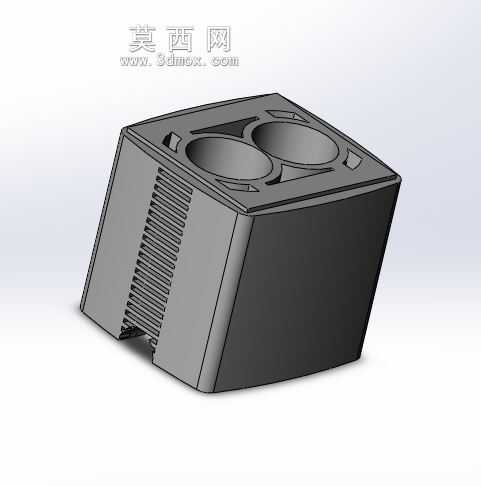

双腔集成式气缸主体结构三维数模

　　在气动系统的实际选型与结构设计工作中，气缸体作为气动执行元件的核心承载基体，其结构合理性直接决定整套气动回路的运行稳定性与寿命表现，这类双腔集成式的气缸主体结构，多应用在需要同步输出两路平行推力的紧凑工位场景中，比如轻工包装线的双侧压合工位、小型自动化装配设备的对位夹持机构、电子元器件检测设备的双点位顶推结构，相比单气缸独立排布的方案，集成式缸体能够大幅压缩安装占用空间，减少外接管路的接头数量，降低气动系统的泄漏风险点。从结构功能层面来看，该缸体将两个独立的气缸腔室集成在同一基体上，腔室周边预留的密封件安装槽位，能够适配常规的O型圈与格莱圈密封结构，保证腔室在0.1-0.8MPa的常规气动工作压力下不会出现内泄问题；

　　缸体侧面设计的密集散热筋结构，并非装饰性造型，而是针对气缸高频往复运行时产生的压缩热进行被动散热，尤其是在每分钟往复次数超过60次的高频工况下，散热筋能够增大缸体与空气的接触面积，避免腔体内温度过高导致密封件过早老化失效，延长整套执行元件的维护周期。在设计思路的落地层面，这类集成缸体的建模过程需要优先保证两个腔室的轴线平行度公差，常规工况下平行度需要控制在0.02mm/100mm以内，否则活塞在腔室内往复运动时会出现偏磨，轻则导致运行阻力增大、输出推力损耗，重则出现活塞卡滞、密封件刮损的故障；缸体顶部的定位凸台与凹槽结构，是用于和上端盖、导向套组件进行对位装配，不需要额外设计定位销结构就能保证端盖与腔室的同轴度，

　　减少装配环节的调整工作量；缸体底部的缺口结构，是为了适配安装工位的避让需求，避免缸体安装时与工位上的传感器、走线槽产生结构干涉。从安装边界与尺寸适配的角度来看，该缸体的安装基准面为底部的加工平面，平面度需要控制在0.01mm以内，保证安装后缸体不会出现倾斜，两个腔室的中心距是选型时的核心参数，需要匹配执行端的动作点位间距，缸体的外形轮廓做了斜切过渡处理，一方面是去除加工过程中的锐边毛刺，避免装配调试时划伤操作人员，另一方面也能够减少缸体的整体重量，在移动工位的应用场景下降低运动负载的惯量。在实际工程应用中，这类集成缸体还可以根据工况需求在侧壁预留传感器安装孔位，用于加装磁性开关检测活塞的运行位置，不需要额外设计安装支架，

　　进一步压缩整体结构的占用空间；腔室内部的表面粗糙度需要控制在Ra0.8以内，降低活塞密封圈的摩擦阻力，保证气缸运行的平顺性，建模过程中所有的过渡圆角都需要匹配加工工艺要求，避免出现应力集中的尖角，尤其是在腔室与散热筋的连接位置，合理的圆角过渡能够提升缸体的结构强度，在承受冲击负载时不会出现开裂问题。
