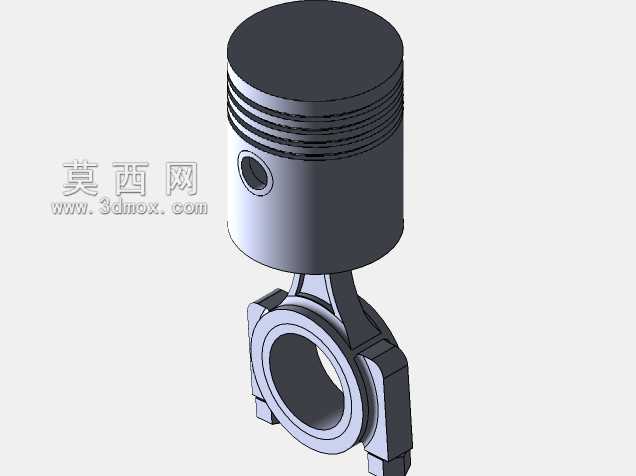

内燃机活塞连杆组件结构设计方案

　　在往复式内燃机的核心传动体系中，活塞连杆组件承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，其结构合理性直接决定动力输出效率、运转可靠性与整机服役寿命。从实际工况适配角度出发，活塞头部设置多道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室高压燃气，避免做功冲程燃气下窜至曲轴箱造成功率损耗，油环则负责刮除气缸壁面多余润滑油，防止机油窜入燃烧室参与燃烧引发积碳与排放超标问题。活塞顶部的凹坑结构需匹配对应机型的燃烧室形状，配合气门避让设计，确保活塞运行至上止点时不会与进排气门发生运动干涉，同时合理组织缸内气流，提升油气混合均匀度与燃烧效率。活塞销座部位采用加强筋过渡结构，分散燃气压力作用下的局部应力集中，活塞销与销座、

　　连杆小头的配合需根据工况选择全浮式或半浮式连接方案，全浮式结构在发动机正常工作温度下活塞销可在销座孔与连杆小头衬套内自由转动，能让磨损均匀分布在整个销表面，大幅提升部件使用寿命，因此在多数中小功率内燃机中被广泛采用。连杆部分采用工字形截面杆身设计，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减小往复运动惯性力，杆身表面需做喷丸强化处理，提升疲劳强度，应对交变载荷长期作用下的疲劳失效风险。连杆大头采用剖分式结构，配合连杆轴瓦安装在曲轴连杆轴颈上，剖分面的定位精度直接影响连杆与曲轴的装配同轴度，设计中需采用止口定位或套筒定位结构，避免螺栓紧固过程中出现错位，轴瓦表面的减摩合金层需匹配曲轴轴颈的材质与表面粗糙度，

　　建立稳定的润滑油膜，降低运转过程中的摩擦损耗。从安装边界来看，活塞裙部的椭圆度与锥度设计需匹配气缸套的热变形特性，冷态装配时活塞与气缸壁保留合理配合间隙，间隙过小会在热态下出现活塞卡缸故障，间隙过大则会引发敲缸、窜油问题，同时活塞销孔的中心偏移设计可在活塞换向时减小对气缸壁的侧向冲击，降低运转噪声。连杆大小头孔的中心距公差需严格控制在设计范围内，中心距偏差会直接影响发动机压缩比，进而导致动力输出异常、爆震等问题，连杆大头孔的圆柱度、表面粗糙度需满足轴瓦装配要求，避免轴瓦在座孔内出现转动、轴向窜动问题。在实际应用场景中，该类组件不仅适配传统车用汽油机、柴油机，在小型通用发电机组、农用机械动力、

　　园林机械动力等往复式动力设备中均有广泛应用，不同应用场景下的结构设计会根据载荷特性、转速范围做针对性调整：高转速机型会进一步降低活塞连杆组的往复质量，采用轻量化铝合金活塞材质，配合涨断工艺加工的连杆大头，提升剖分面贴合精度；大扭矩低转速柴油机则会提升连杆的结构强度，采用合金钢锻造材质，加大活塞销直径与连杆轴颈配合面积，承受更高的燃气爆发压力。建模过程中需重点验证运动干涉情况，模拟活塞从下止点到上止点的全行程运动，核对连杆摆动角度范围内与气缸壁、曲轴平衡块的间隙是否满足安全要求，同时核算活塞环槽的尺寸公差，保证活塞环安装后的侧隙、背隙在合理区间，避免环卡滞或密封失效问题。
