液压油缸转向控制机构三维结构设计

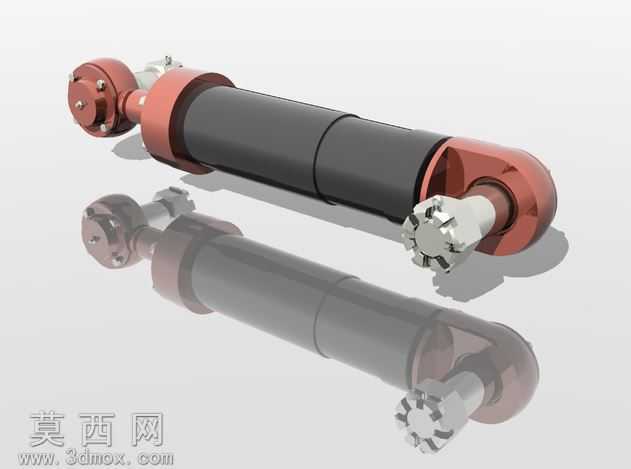

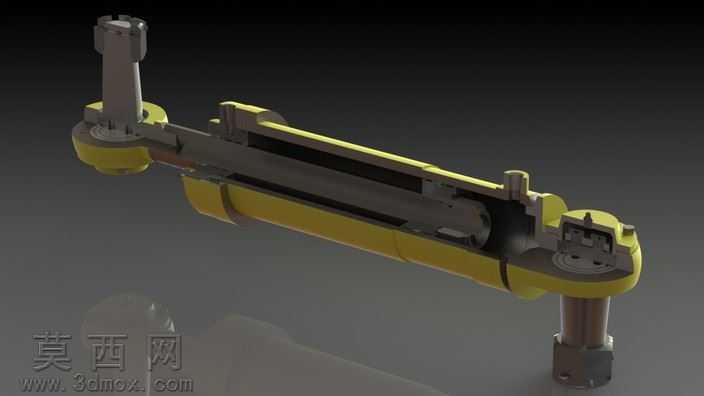

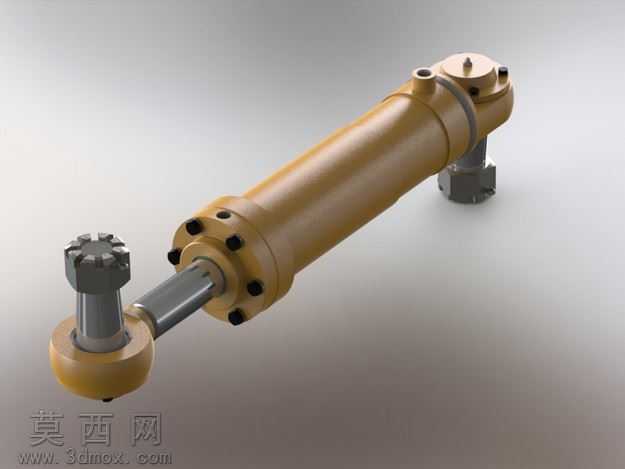

本作品为液压油缸转向控制机构的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先拆解转向油缸的核心组成部分：缸筒、活塞杆、端盖、铰接耳座、密封组件、转向连接轴等结构，每个零件均按照液压元件的常规设计规范设定尺寸参数，保证各部件的装配干涉量为零，同时还原了内部活塞与缸筒的配合间隙、活塞杆的导向结构细节。渲染阶段采用哑光金属材质模拟缸筒内壁与活塞杆的加工表面，使用亮黄色工程漆材质还原油缸外防护层的视觉效果，铰接部位的金属连接件采用镀铬金属材质表现耐磨特性，通过环境光遮蔽效果突出内部装配结构的层级关系，半剖视角的渲染设置清晰展现了液压油腔的分布、活塞的安装位置以及两端铰接结构的连接逻辑。结构设计上，该转向控制油缸采用双耳环铰接式安装形式，两端的铰接轴可适配转向机构的摆角需求，缸体内部设计有缓冲结构，可在活塞行程末端降低冲击，活塞杆端部的连接结构可直接与转向摇臂装配，实现液压动力到转向动作的转换。设计思路围绕工程机械转向系统的实际工况展开，在保证油缸推力满足转向负载要求的前提下，优化了缸体的外形尺寸，缩小安装所需空间，同时兼顾密封结构的可靠性，在端盖位置预留了密封件的安装槽位，可适配常用的O型圈与斯特封组合密封方案，整体模型完整还原了液压转向油缸的工作原理与装配关系，可用于液压系统原理演示、转向机构结构验证以及相关教学场景使用，模型的各零件参数可根据实际负载需求进行调整修改，具备较高的二次设计实用性。
