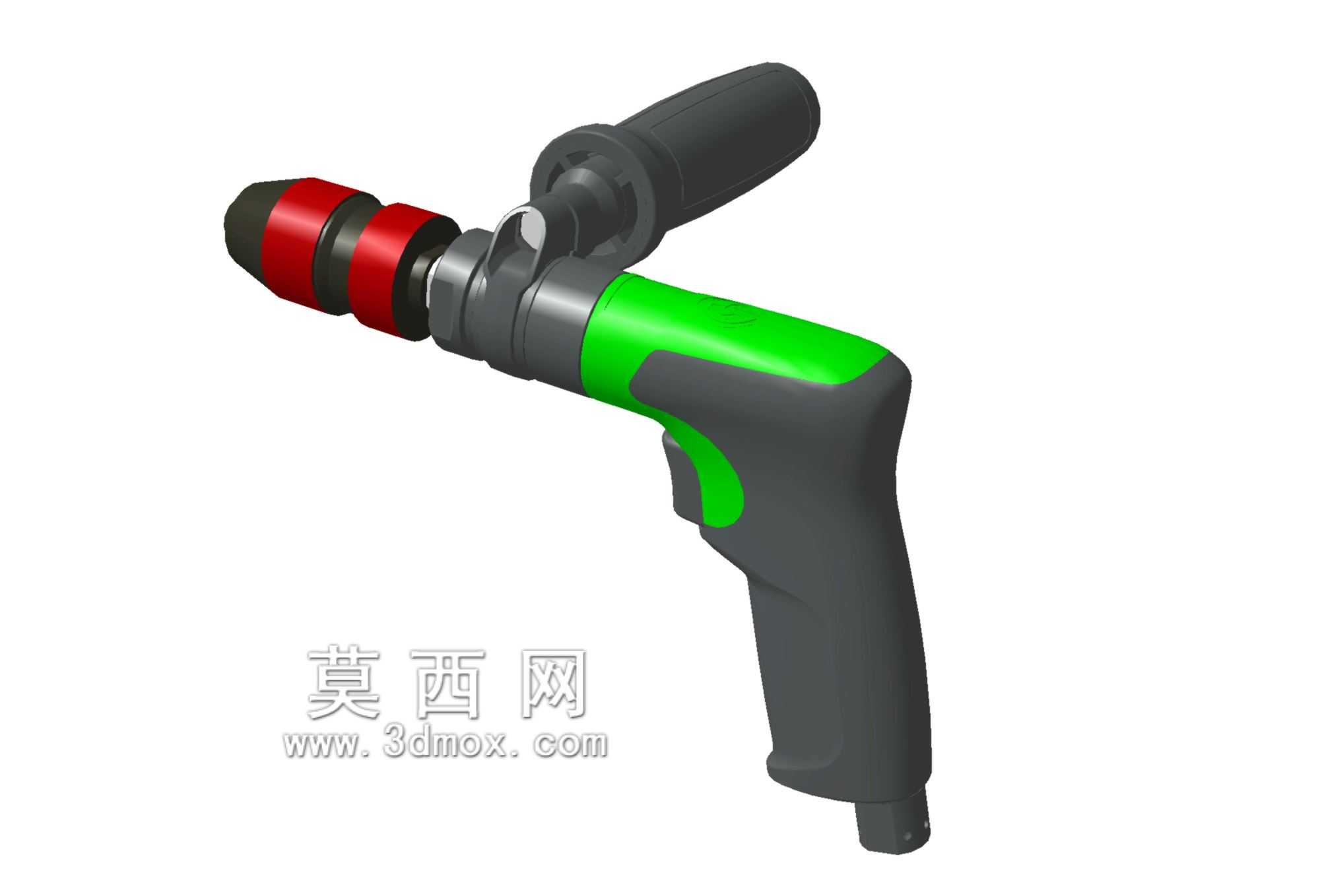

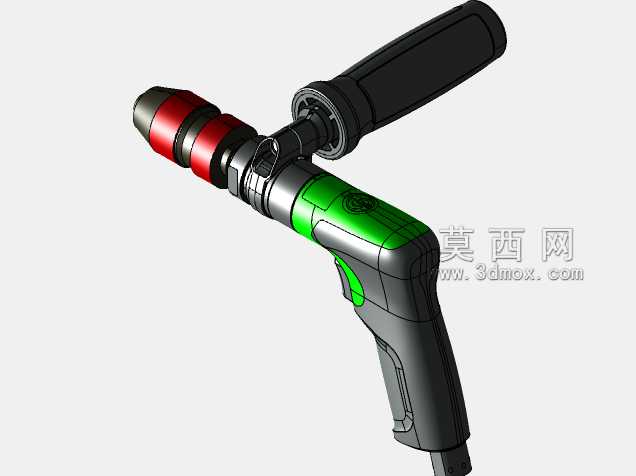

手枪式自紧钻夹头手持电钻结构设计

　　这款手持钻孔工具的结构设计，核心围绕现场作业的握持操控稳定性与钻夹头装夹效率展开，枪式握持结构的重心经过多轮迭代调整，整机重心落在握持手柄的掌心支撑区域，单手握持作业时不会出现前端下坠的翘头问题，长时间高空或狭窄空间作业时，腕部承受的附加力矩比传统直柄电钻降低近四成。辅助侧手柄的安装位置设置在传动头壳的环形锁紧槽上，可根据作业人员的操作习惯、作业面的空间朝向做360度任意角度旋转锁紧，侧手柄表面的防滑纹理采用等距环形凸棱设计，沾附切削液、金属碎屑时也能保证足够的握持摩擦力，不会出现打滑脱手的风险。前端自紧式钻夹头采用三爪同步定心结构，夹头与输出轴的连接采用莫氏短锥配合加径向锁紧销的双重固定结构，

　　满负载正反转钻孔作业时不会出现夹头松脱、钻头偏心摆动的问题，夹头的夹持范围覆盖常规家装、机加工现场常用的1-13mm直径直柄钻头，无需额外配置夹头钥匙，装拆钻头时只需握持夹头外圈启动设备点动即可自动锁紧，反向点动即可松开，比传统钥匙锁紧夹头的装夹效率提升60%以上，也避免了现场作业时夹头钥匙遗失导致无法更换钻头的问题。握持手柄的包胶区域采用双色软硬复合材质，硬胶部分承担整体结构的支撑强度，软胶覆盖区域贴合手掌自然握持的曲面轮廓，指窝位置做了内凹适配处理，按压启动开关时食指的施力行程经过优化，轻按即可实现转速线性调节，开关的锁定按钮设置在手柄侧方，持续作业时可锁定额定转速，无需长时间按压开关降低手指疲劳。

　　整机的传动壳体采用高强度工程塑料包裹铝合金内壳的双层结构，铝合金内壳承担传动齿轮组的支撑定位与散热功能，外层工程塑料做绝缘防护与握持隔热，连续满负载作业30分钟以上，外壳握持区域的温度不会超过42摄氏度，避免长时间作业时烫伤操作人员。设备的输出端与夹头的配合端面做了轴向定位止口，夹头安装到位后端面与止口完全贴合，径向跳动量控制在0.1mm以内，钻孔作业时的孔位精度可以满足钣金件钻孔、型材安装钻孔、墙面膨胀螺栓钻孔等多数常规作业的精度要求，不会出现钻头摆动导致孔径超差、孔位偏移的问题。设备的尾部气源/电源接口做了防弯折护套设计，连接管线在任意方向弯折时都不会出现管线根部折裂、断线的问题，狭窄空间内作业时管线可以随设备姿态自然弯曲，

　　不会对操作造成额外干涉。从安装边界来看，整机不含辅助侧手柄的最大径向宽度为78mm，含侧手柄时的最大径向尺寸可根据侧手柄的安装角度调整，最小作业空间只需预留120mm的操作半径即可完成正常钻孔作业，适配机柜内部、框架缝隙等狭窄作业场景的使用需求。夹头前端的红色防护圈采用耐磨橡胶材质，钻孔作业时贴合作业面可以起到一定的限位作用，避免钻夹头直接刮伤工件表面，同时也能阻挡钻孔产生的碎屑向握持方向飞溅，降低碎屑伤人的风险。整机的结构拆分设计充分考虑了后期维护的便利性，头壳与手柄的连接采用卡扣加少量紧固螺丝的固定方式，更换碳刷、清理传动腔积尘时无需完全拆解整机，只需拆开对应位置的盖板即可完成维护操作，日常保养的操作门槛较低，适合非专业维修人员的现场日常维护。
