欧姆龙3G3MX2系列变频驱动器结构

　　在工厂自动化产线的电气控制柜布局设计中，变频驱动单元是传动环节的核心部件，这款欧姆龙3G系列变频单元的三维结构，完全还原了实物的装配特征与安装边界，能直接用于柜体排布的干涉校验、操作空间预留校核工作。从实际应用场景来看，这类变频单元主要覆盖三相380-480V供电等级的传动需求，适配常规异步电机、永磁同步电机的调速控制，常见于输送线辊道驱动、小型风机水泵调速、机床主轴进给传动、包装设备辊筒控制等场合，额定输出电流覆盖6.9/5.5A区间，匹配3HP功率等级的负载，能满足多数中小型工业设备的调速与转矩控制需求。

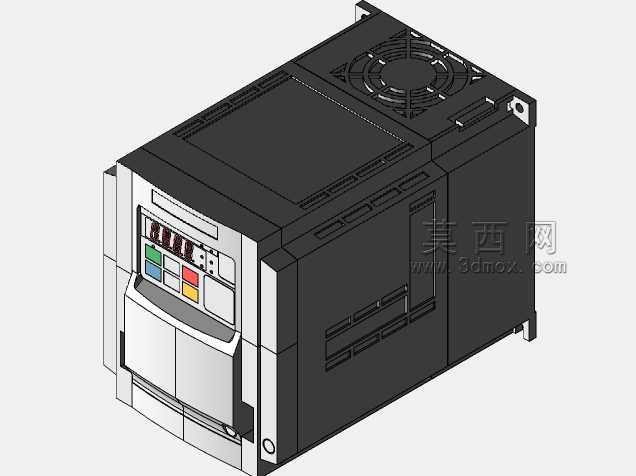

　　从产品功能特性来看，该单元集成了逆变主回路、驱动控制板、操作显示面板、散热风道四个核心模块，正面的操作面板区域设置了状态指示灯、参数设置按键、数码显示窗，日常调试时无需打开柜体柜门，就能直接完成参数读写、运行状态监控、故障复位操作，面板的按键排布符合现场操作人员的操作习惯，常用的运行、停止、复位按键做了色彩区分，紧急状态下能快速识别操作。顶部集成的轴流散热风扇采用独立风道设计，进风与出风路径完全避开内部电路板区域，能在粉尘较多的车间环境下减少积灰对电路板的影响，风扇模块采用快拆结构，后期维护更换时无需拆解整机外壳，就能直接抽出风扇模块完成替换。

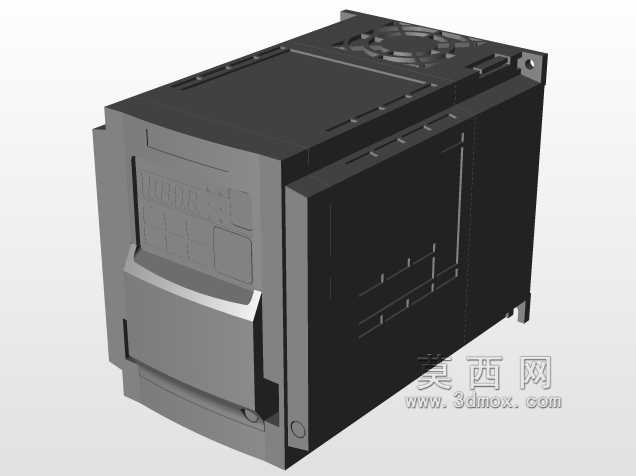

　　从三维建模的设计思路来看，整个模型严格按照实物的装配层级做了拆分，外壳的卡扣结构、安装固定孔位、接线端子的排布位置、底部的导轨安装卡扣特征都做了1:1还原，建模时优先保证安装关联尺寸的精度：柜体安装时的底部导轨适配尺寸、侧面固定螺丝的孔位间距、进出线端子的操作空间预留尺寸、正面面板的操作避让距离都和实物完全一致，结构设计人员在做电气柜排布时，可以直接调用该模型完成柜体的空间布局，提前校验接线空间、操作空间是否满足要求，避免后期装配时出现部件干涉、操作空间不足的问题。

　　外形尺寸与安装边界方面，该变频单元采用立式长方体结构，主体外壳采用阻燃ABS工程塑料材质，侧面预留了并排安装的间隙余量，多台变频器并排安装在柜内导轨上时，单元之间预留的散热间隙能保证每台设备的进风量满足散热要求，不会出现相邻设备热量互相叠加导致的过热降频问题。底部的导轨安装卡扣适配标准DIN电气安装导轨，同时预留了螺丝固定孔位，在振动较大的设备配套场合，可以额外用螺丝将单元固定在安装板上，避免长期振动导致设备从导轨上松脱。接线端子区域设置在单元的下部，强电主回路端子与弱电控制端子做了物理隔离，建模时还原了端子的防护挡板结构，接线时能避免强电弱电线路误触带来的干扰问题，同时端子区域的空间预留能满足常规多股铜芯线的接线弯曲半径要求，不会出现线缆弯折过度、接线端子无法拧紧的问题。

　　在设备选型配套阶段，这个三维模型能帮助结构设计人员提前完成柜体的开孔设计、安装板的孔位排布，不用等实物采购到位再进行尺寸测绘，能大幅缩短电气柜的设计周期，同时模型还原的散热风道走向，也能帮助设计人员规划柜内的散热气流路径，避免其他发热部件阻挡变频器的进出风通道，保证设备长期运行的稳定性。
