多用途固定式脚轮结构设计方案

　　在各类需要兼顾移动灵活性与停靠稳定性的工业及民用设备场景中，固定式脚轮是应用极广的支撑移动部件，不同于万向脚轮可自由转向的特性，这类固定结构的脚轮仅能沿直线方向行进，在设备需要保持固定行进轨迹、避免停靠时出现意外滑移的工位中，其结构可靠性直接决定整套设备的移动使用体验。这款脚轮的安装支架采用顶部带双安装孔的折弯成型结构，安装面为平直钣金件，两个对称布置的安装孔可适配标准螺栓紧固，安装时仅需将支架顶面与设备底部的安装梁贴合，穿入对应规格的紧固件即可完成固定，安装边界清晰，不需要额外加工复杂的适配结构，能适配多数框架类设备、周转工装、小型操作台的底部安装需求。支架的侧立面采用垂直折弯结构，将滚轮组件完全包覆在两侧立板之间，

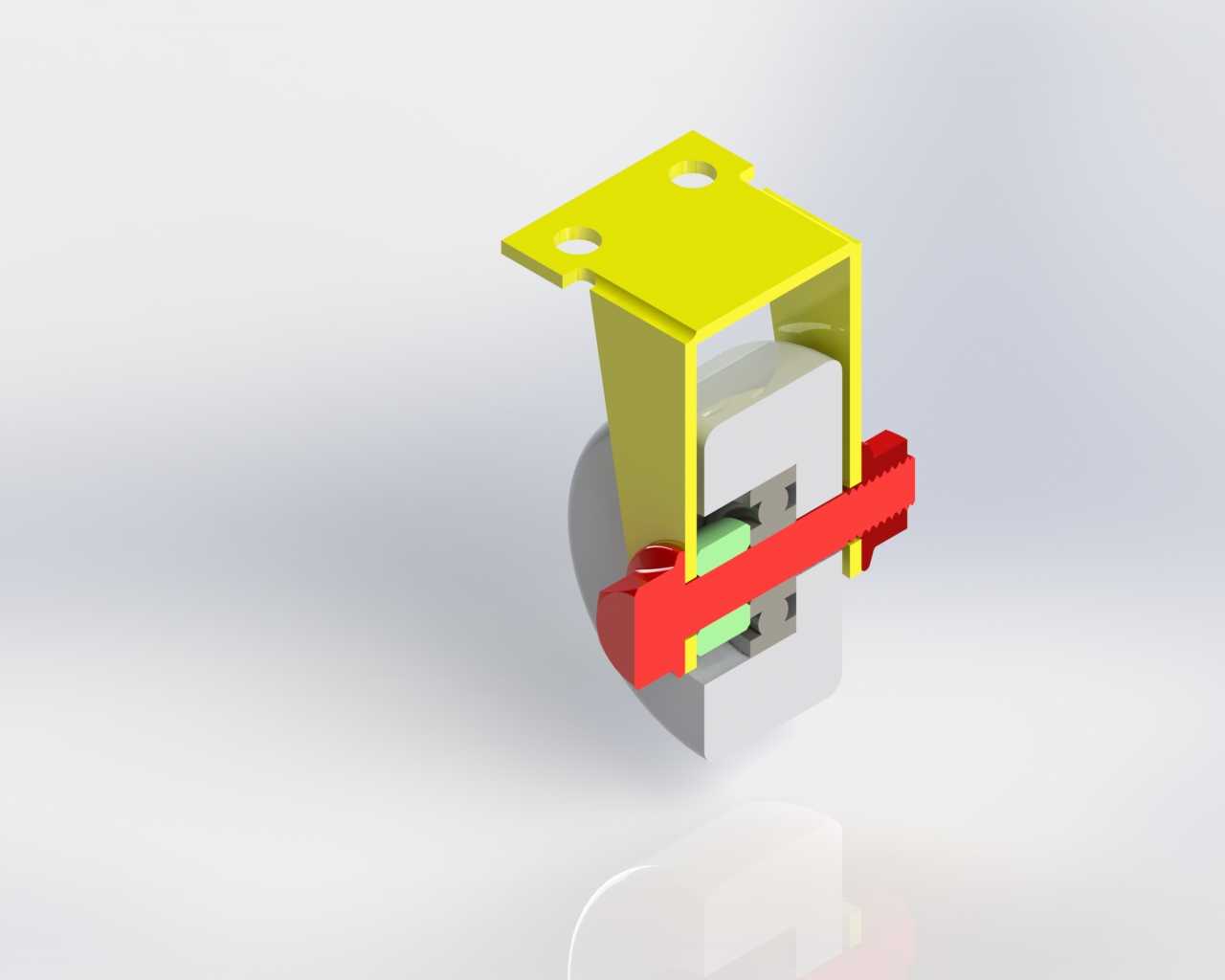

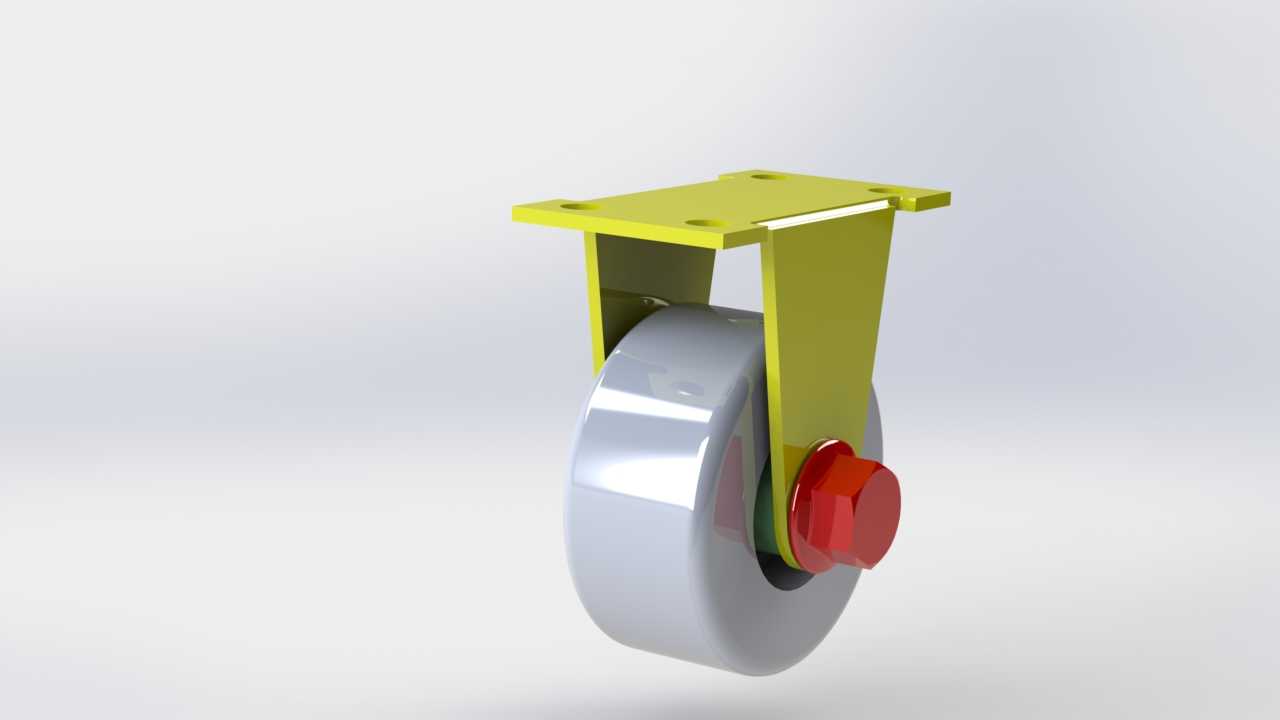

　　这种包覆式结构一方面可以避免滚轮在行进过程中被侧边的杂物卡滞，另一方面也能提升支架整体的抗扭强度，在承受偏载载荷时，两侧立板可同步分担受力，避免单侧支架出现变形弯折的问题。滚轮部分采用中间硬质轮芯搭配外层接触层的结构，轮芯通过横向穿设的销轴与两侧支架立板连接，销轴两端做了防脱限位处理，避免设备行进过程中销轴窜出导致轮组脱落。轮组的制动结构集成在支架侧方，扳动红色的制动拨杆即可将滚轮锁止，锁止状态下滚轮无法转动，可保证设备停靠在存在一定坡度的地面时不会出现溜动，不需要额外加装独立的停靠固定装置。从结构设计逻辑来看，这款脚轮没有采用多余的复杂结构，所有受力部件的形态都围绕载荷传递路径设计：设备的重量通过顶部安装面传递到两侧折弯立板，

　　再通过销轴传递到滚轮，最终由滚轮接触面将载荷分散到地面，整个传力路径没有多余的力转向环节，能有效降低结构应力集中的风险。在实际选型应用时，这类固定脚轮通常会和同规格的万向脚轮搭配使用，一般在设备的行进方向后侧布置两个固定脚轮，前侧布置万向脚轮，既可以保证设备转向时的灵活性，也能避免全万向轮配置下设备行进方向容易跑偏的问题，在车间周转车、小型加工设备机架、仓储移动货架、实验室操作台等场景中，这种搭配方案的应用已经非常成熟。这款脚轮的支架表面做了亮色防护处理，既可以提升钣金件的防锈能力，也能在设备维护时快速识别脚轮的安装位置，检查紧固件是否出现松动。滚轮的接触层材质具备一定的弹性，在经过地面微小凸起或接缝时可以起到缓冲作用，降低设备移动过程中的振动传递，避免设备上搭载的精密部件因振动出现精度偏移。
