舞台摇头光束灯结构三维设计

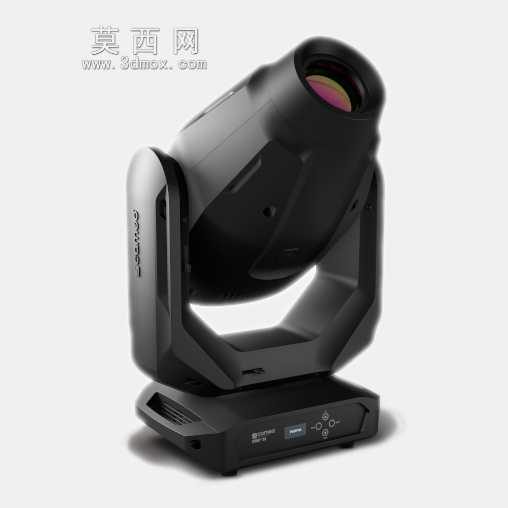

　　这款摇头光束灯的结构设计，首先要适配室内外各类演出场景的安装与使用需求，不管是剧场固定安装、演播室吊挂，还是巡演临时搭建的桁架挂载，都要兼顾安装便捷性与运行稳定性。从实际使用逻辑出发，设备核心功能是通过水平与垂直两个轴向的高精度转动，配合内部光学组件完成光束角度、图案、色彩的快速切换，满足演出过程中灯光动线跟随演员走位、配合舞台剧情营造光影氛围的需求，在演唱会、话剧演出、商业发布会、酒吧驻场等场景中，这类灯具都是舞台灯光系统里的核心动态光源载体。

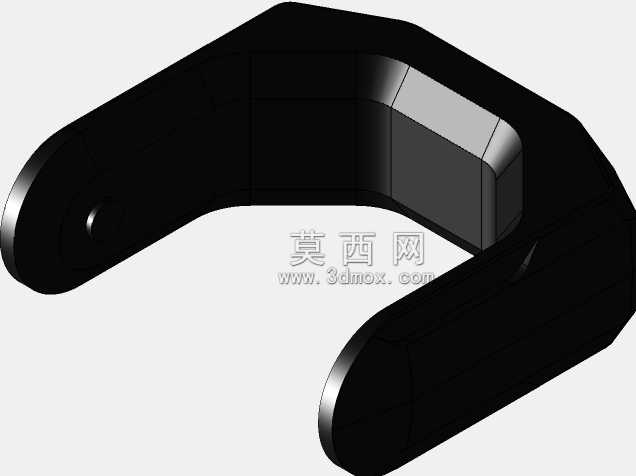

　　设计过程中首先要平衡转动惯量与结构强度的关系，灯头部分集成了光源、色片组、图案盘、变焦透镜组等组件，整体重量集中在U型支架的上端支撑区域，因此U型支架的两侧支撑臂采用了变截面的加强筋结构，在不额外增加壁厚的前提下，提升支撑臂的抗扭刚度，避免高速转动启停过程中出现灯头抖动，保证光束投射的定位精度。底座部分作为整个设备的承载基础，内部集成了水平转动驱动机构、电源模块、信号控制板以及散热风道，底座底部预留了标准的舞台灯钩安装孔位，孔位间距符合行业通用的桁架挂载标准，不需要额外加工转接件就能直接固定在直径40-50mm的舞台圆管桁架上，安装边界适配市面上绝大多数常规演出桁架的规格。

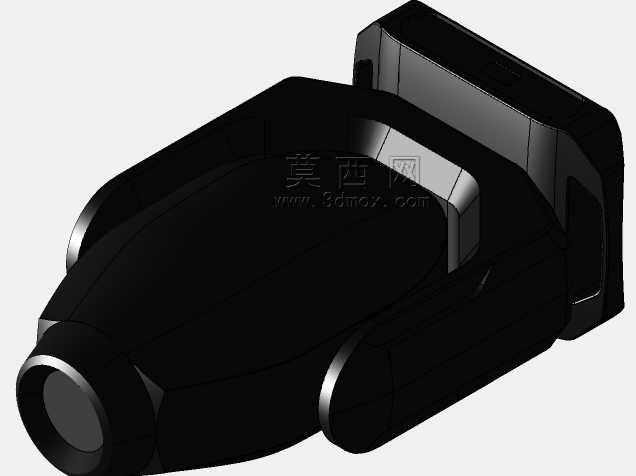

　　从外形尺寸的控制来看，整体结构在保证内部组件安装空间的前提下，尽可能压缩了非功能区域的体积，灯头外壳采用流线型的弧面过渡，一方面是减少转动过程中的风阻，尤其是户外演出遇到阵风时，更小的风阻能降低转动电机的负载，避免风阻导致的定位偏移；另一方面弧面外壳也能避免演出过程中灯光在设备自身外壳上形成杂乱的反光，干扰舞台整体光影效果。外壳的拼接缝隙处都设计了错位的挡边结构，能阻挡演出过程中使用的干冰烟雾、水汽以及现场的灰尘进入设备内部，保护内部精密的光学组件与电子元件，延长设备在复杂演出环境下的使用寿命。

　　转动机构的设计上，水平转动轴与垂直转动轴都采用了交叉滚子轴承作为支撑，相比普通深沟球轴承，交叉滚子轴承能同时承受径向、轴向以及倾覆力矩，刚好匹配摇头灯转动过程中复杂的受力情况，保证长时间高频转动下的间隙稳定，不会出现转动旷量导致的光束定位偏差。驱动部分采用伺服电机配合同步带传动，同步带的张紧结构设计在U型支架的内部，不需要拆开外壳就能通过侧面的调节孔完成张紧度调整，方便现场演出前的快速维护。散热系统的风道设计采用了下进上出的直通风道，底座进风口处设置了可拆卸的防尘滤网，气流经过电源模块、驱动电机后进入灯头部分，带走光源工作产生的热量后从灯头尾部的出风口排出，风道内部设置了导流板，避免气流直吹光学透镜导致的镜片凝露，同时也能减少气流流动产生的风噪，避免演出过程中设备噪音影响现场音效。

　　灯头前端的镜头保护盖采用了嵌入式的安装结构，与灯头外壳的弧面齐平，避免转动过程中刮碰到周边的其他灯具或者舞台布景。底座的控制面板设置在底座后侧的倾斜面上，操作人员站在地面就能清晰看到显示屏的参数，不需要蹲下或者踮脚操作，面板上的按键采用凸起的硅胶按键，现场光线昏暗的情况下也能通过触感完成操作。信号接口与电源接口都设置在底座后侧的接口仓内，接口仓带有可翻转的防护盖，插好线缆后盖上防护盖能避免线缆被意外拉扯脱落，同时也能防止演出过程中泼洒的液体进入接口造成短路。

　　在结构细节的处理上，所有内部走线都通过走线槽与拖链进行固定，尤其是穿过转动轴位置的线缆，都预留了足够的转动余量，并且采用耐磨的铁氟龙外皮线缆，避免长期转动过程中线缆被磨破导致的信号中断或者供电故障。灯头与U型支架的连接位置设置了机械限位块，同时配合电子限位开关，双重限制转动的极限角度，避免转动超程扯断内部线缆，即使电子限位出现故障，机械限位块也能硬接触挡住转动结构，保证设备不会出现超程损坏。整体结构的装配逻辑采用模块化设计，灯头模块、U型支架模块、底座模块都可以单独拆分，现场演出如果某一部分出现故障，不需要整台设备返厂，直接更换对应的模块就能快速恢复使用，大幅降低演出过程中的设备故障应急处理难度。
