舞台摇头染色光束灯结构设计

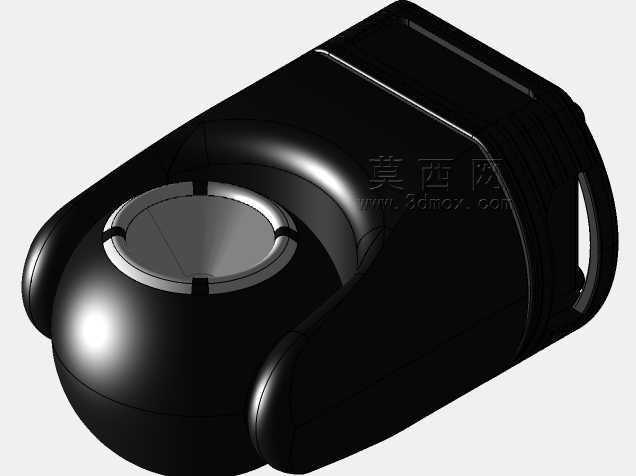

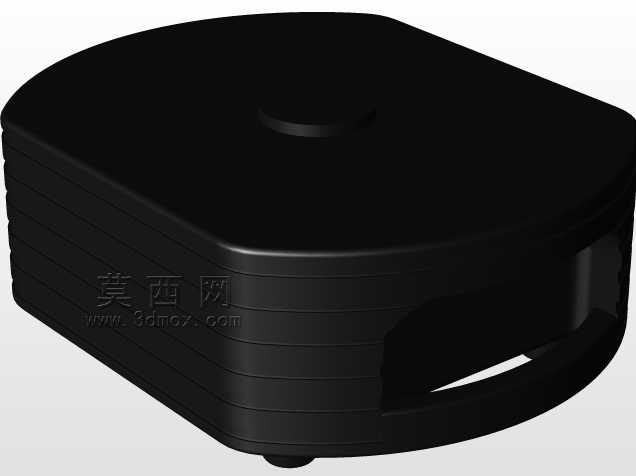

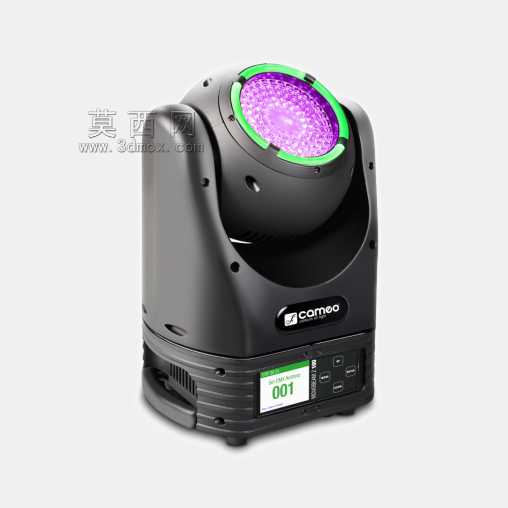

　　这款摇头光束染色灯的三维结构，完全围绕现场演出的实际使用需求展开设计，首先要考虑的就是吊挂安装的边界条件，设备整体采用紧凑的立式回转结构，底座部分预留了标准灯钩安装位，适配行业通用的舞台桁架挂装尺寸，重心经过反复校核，在水平、俯仰全角度回转时不会出现偏载晃动，底座外壳做了多道散热格栅，对应内部驱动板、电源模块的散热风道，避免长时间满功率运行出现积热问题。灯头部分的回转支撑采用隐藏式走线结构，水平回转可覆盖360度全周范围，俯仰摆动角度覆盖-5度到270度区间，完全满足演出现场多角度布光的覆盖需求，灯头前端的出光面做了环形辅助光带设计，主出光区集成高密度LED灯珠阵列，可实现染色铺光与聚焦光束两种输出模式切换，

　　灯头外壳采用高强度工程塑料与金属衬板结合的结构，既控制整体自重，又能保证运输、安装过程中的抗冲击性能，外壳接缝处做了错位挡边结构，可避免演出过程中烟雾机、泡泡机的水汽、残留液渗入内部电路。设备正面的操作面板做了下沉式设计，搭配嵌入式显示屏与实体按键，调试时可直接在面板上设置地址码、运行模式，面板外侧预留了防护盖安装位，长期吊挂使用时可盖上防护盖避免误触。从结构设计的细节来看，灯头与底座的连接部位做了线缆防拉扯结构，内部走线全部采用耐弯折柔性线缆，对应回转部位预留了足够的线缆弯曲半径，避免长期回转运行出现线缆疲劳断裂。设备底部的支撑脚做了防滑橡胶垫设计，除了桁架吊挂之外，也可直接放置在舞台地面、灯架上做地排灯使用，

　　放置状态下的重心经过配平，即使大角度俯仰摆动也不会出现倾翻风险。在实际演出场景中，这类设备广泛应用于livehouse、剧场、酒吧、户外演出的舞台布光，可通过控台实现颜色切换、频闪、光束角度调整、跑位编程等功能，结构设计上充分考虑了演出行业快装快拆的需求，外壳的连接螺丝全部采用统一规格，现场维护时不需要携带多种规格工具，灯珠模组采用快拆式安装结构，出现灯珠故障时可直接抽出模组更换，不需要整体拆解灯头。散热结构的设计上，灯头后部对应LED灯板的位置预留了独立散热风道，采用静音风扇配合铝制散热基板，运行时的风噪控制在演出可接受的范围内，不会因为设备运行噪音影响现场演出的音效呈现。整体外形的圆弧过渡设计，

　　一方面是为了避免安装调试过程中尖锐边角划伤操作人员，另一方面也能减少设备外壳的应力集中点，在长途运输的颠簸工况下降低外壳开裂的概率。接线部位设置在底座后侧，采用防水航空插头，适配舞台常用的信号线缆与电源线缆，插头部位做了防脱卡扣设计，演出过程中即使拉扯线缆也不会出现松脱断电的情况。从建模的细节还原度来看，所有的安装孔位、按键位置、散热孔排布、品牌标识位置都和实物完全对应，可直接用于舞台灯光系统的布光模拟、设备安装排布的可视化演示，也可作为同类灯具结构优化设计的参考基准，建模时对内部的安装空间做了等比例还原，可直接在模型基础上进行驱动模块、灯珠模组的改型设计，不需要重新测绘整体外形尺寸。
