专业舞台摇头光束效果灯具结构设计

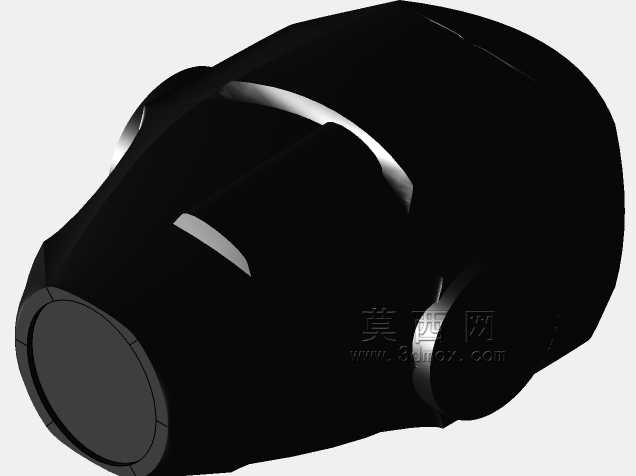

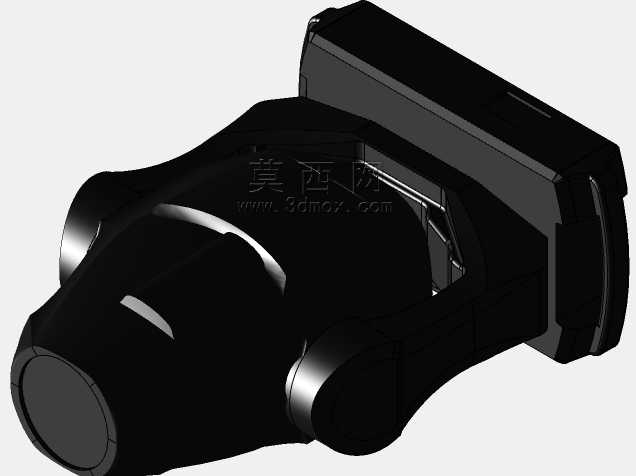

　　这款摇头灯具的三维结构设计，核心围绕舞台演出场景的实际使用需求展开，在做结构排布时首先考虑的是现场吊挂与落地摆放两种安装场景的兼容性，底座部分预留了标准舞台灯钩的安装孔位，孔位间距符合行业通用的吊挂桁架尺寸规范，底座整体做了低重心配重设计，当灯具做高速水平、俯仰转动时，不会因为重心偏移产生晃动，哪怕是安装在流动演出的临时桁架上，也能保证运行稳定性。灯体的俯仰转动支架采用双侧对称支撑结构，连接轴处做了轴承位的预留设计，转动过程中不会出现径向窜动，支架内部预留了线缆走线的空腔，所有供电与信号线缆都从支架内部穿过，避免灯具转动时线缆外露缠绕，也能减少演出过程中线缆被剐蹭的风险。灯头部分的光学腔体做了独立密封结构，

　　前端出光口预留了镜片安装槽，周边设计了散热格栅的排布，格栅的角度经过调整，既能够保证灯头内部光源工作时的空气流通散热，又能避免演出过程中外部的灰尘、舞台烟油雾气直接进入光学腔体污染镜片，减少现场维护的频次。灯头内部的光源安装位做了可调结构，能够适配不同功率的摇头灯光源模组，调焦机构的滑动轨道做了导向限位设计，调焦过程中光轴不会出现偏移，保证投射出的光斑均匀无暗边。底座部分的控制面板区域做了下沉式设计，按键与显示屏的安装位低于底座外壳平面，在设备运输堆叠过程中不会因为挤压损坏操作部件，底座底部预留了信号输入输出接口、电源接口的安装位，接口排布符合舞台灯光行业的通用接线习惯，现场接线时不需要额外调整走线方向。

　　整体外壳的曲面造型并非单纯为了外观效果，每一处曲面的弧度都经过结构考量，灯体上半部分的流线型外壳能够减少灯具高速转动时的风阻，在大型演唱会现场多台灯具同时高速运转时，能够降低风阻带来的桁架震动，也能减少转动时的风噪，避免影响现场演出的音效。灯具的水平转动范围覆盖360度无限位旋转，俯仰转动范围覆盖负角度到正角度的大角度区间，能够满足舞台上不同位置的布光需求，不管是正面面光补光、侧面逆光造型，还是顶部光束效果投射，都能通过角度调整覆盖到对应的舞台区域。在做内部结构排布时，将电源模块与信号控制模块分仓放置在底座的不同区域，两个模块之间做了金属屏蔽隔板，避免电源工作时的电磁干扰影响信号控制的稳定性，防止演出过程中出现灯具失控、

　　信号延迟的问题。散热风道的设计采用了直通风道结构，风机安装在灯体尾部，冷风从灯头侧面的格栅进入，带走光源与驱动板的热量后从尾部排出，风道没有多余的弯折，散热效率更高，能够保证灯具长时间满功率运行时不会因为过热触发保护停机。所有外壳的拼接处都做了止口设计，拼接缝隙控制在均匀的小间隙范围内，既能够保证外壳拼接的平整度，也能提升整体的结构强度，在设备长途运输过程中不会因为震动出现外壳接缝开裂的情况。安装边界方面，灯具整体的最大回转半径经过核算，当多台灯具并排安装在桁架上时，相邻灯具之间只要预留符合行业规范的间距，转动过程中就不会出现相互碰撞的问题，不管是密集排布的光束灯阵列，还是分散布置的效果灯位，都能适配现场的安装空间。
