舞台长条摇头染色洗墙灯光设备结构

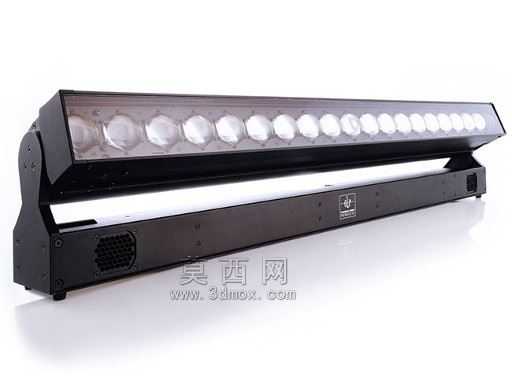

　　这款长条型摇头洗墙染色灯，主要面向室内外演出、剧场演播、商业会展、酒吧livehouse等场景的大面积铺光需求，区别于单点摇头灯的聚光效果，整灯采用线性排布的灯珠阵列，能够实现单条覆盖数米宽度的均匀洗墙效果，在舞台搭建中常被用于背景幕布染色、台口轮廓补光、观众席氛围渲染等环节，也可在展会现场用于展位立面的氛围照明，适配吊挂、落地支架、桁架挂载等多种安装方式。从结构设计来看，整灯分为灯头出光段、俯仰转动支撑段、底座驱动段三个核心部分，灯头部分采用一体化铝合金挤压型材作为壳体，既保证整段的结构直线度，又能通过型材自身的散热鳍片结构带走灯珠工作产生的热量，无需额外加装独立散热风扇即可满足长时间满功率运行的散热需求，

　　仅在底座驱动段设置了通风散热栅格，为内部的驱动电源、步进电机、控制电路板提供散热通路，这种分区域散热的设计能够避免灯头段积灰影响灯珠出光效率，也能降低风扇运行带来的风噪，适配剧场等对环境噪音有严格要求的使用场景。灯头内部的灯珠采用等间距线性排布，每颗灯珠配套独立的二次光学透镜，透镜角度经过匹配调校，能够让相邻灯珠的出光光斑在预设投射距离上完全衔接，避免出现明暗相间的条纹，同时灯头前端设置了可拆卸的柔光片插槽，可根据使用需求加装柔光片、格栅片等配件，调整出光的柔化度与防眩光效果。俯仰转动机构采用双侧支撑的转轴结构，转轴内置高精度轴承，配合步进电机与同步带传动，能够实现-5度到110度范围的俯仰摆动，转动过程中无卡顿、无虚位，

　　定位精度能够满足编程跑灯、动态追光的控制需求，转轴处的走线采用拖链内置排布，避免反复转动过程中线缆磨损断裂，提升设备的长期运行可靠性。底座部分采用钢板折弯焊接成型的壳体，表面做黑色哑光喷塑处理，既减少舞台环境下的反光干扰，也能提升壳体的耐磨抗腐蚀性能，底座内部集成了DMX512信号控制模块、开关电源、电机驱动板，底座侧面预留了电源输入接口、信号输入与输出接口，能够实现多台灯具的串联控制，无需单独为每台灯具布设信号线路，降低现场布线的工作量。从安装边界来看，整灯长度适配常规400mm、600mm、1200mm桁架的挂载间距，底座上预留了标准的灯钩安装孔位，可直接搭配通用舞台灯钩完成快速挂载，整灯重心经过配平设计，

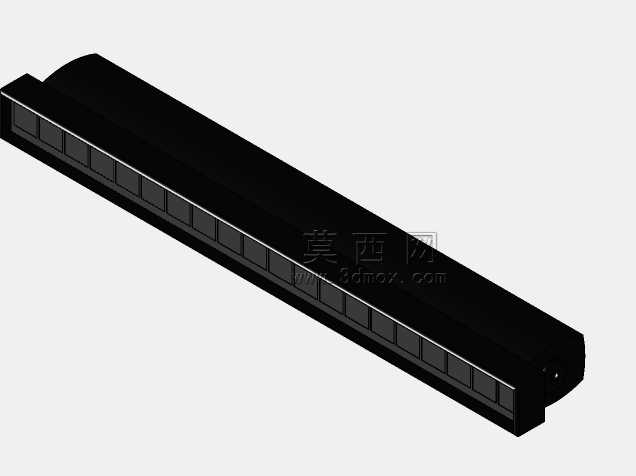

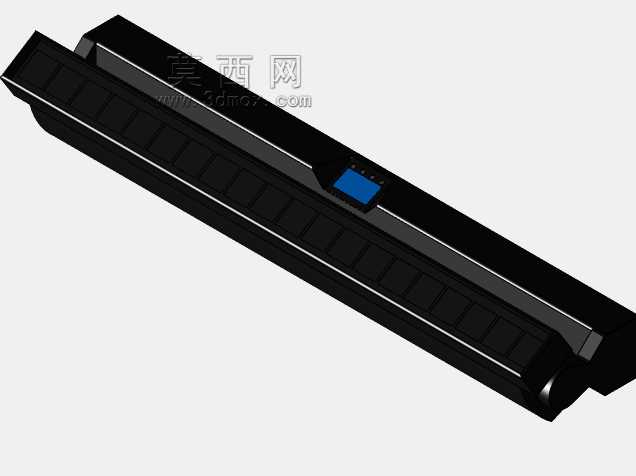

　　挂载后不会出现偏头下坠的情况，落地使用时可搭配配套的U型支架，通过支架上的锁紧旋钮快速调整俯仰角度并固定，无需额外工具即可完成现场调试。在结构细节处理上，灯头与底座的拼接处都设置了密封胶条，能够满足日常使用中的防泼溅需求，适配户外临时演出的使用环境，所有外露的紧固件都采用不锈钢材质，避免长期使用后出现锈迹污染外观，灯珠板与铝型材壳体之间涂覆了导热硅脂，降低热阻提升散热效率，控制电路板做了三防漆涂覆，能够适应演出场景中多尘、潮湿的复杂环境。这款灯具的结构设计充分考虑了舞台演出行业的实际使用痛点，在保证出光效果的前提下，尽可能简化了现场安装调试的流程，同时通过合理的散热、传动、密封设计，提升了设备的耐用性，降低日常维护的成本，对应的三维模型完整还原了各部分的装配关系、安装孔位尺寸、转动行程边界，能够为舞台设备选型、桁架排布设计、灯光系统搭建模拟提供准确的结构参考，也可作为同类长条型舞台灯具结构设计的参考样本，帮助设计人员快速验证壳体结构、传动机构、散热布局的合理性，缩短产品开发的周期。
