演出舞台灯光塔十字支撑底座结构

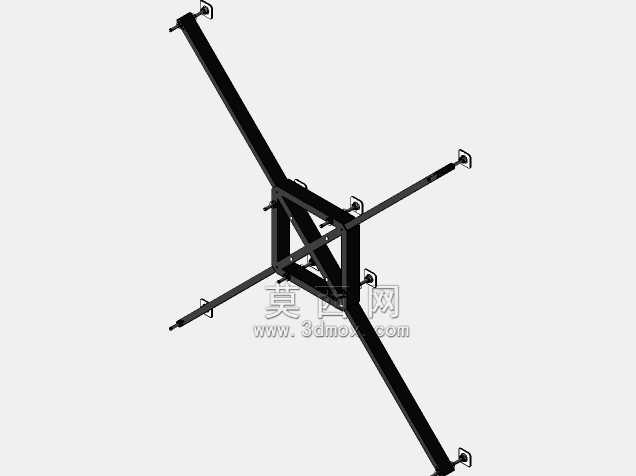

　　在户外商演、剧场临时搭建、音乐节现场等场景中，灯光塔的底座稳定性直接决定整套吊挂设备的安全冗余，这套十字交叉式支撑底座，正是针对临时演出场景快速拆装、高稳定性需求设计的核心承载构件。不同于固定式演出场馆的预埋基座，临时搭建场景要求底座能在不破坏地面的前提下，分散长杆灯架的倾覆力矩，同时适配不同场地的地面平整度，还要满足运输时的堆叠收纳需求。从结构设计逻辑来看，十字交叉的主支撑臂采用等长对称布局，四个延伸臂的末端均设置了带安装孔的连接耳板，既可以通过膨胀螺栓与硬化地面做硬连接，也能配合压重块实现无打孔固定，适配广场、展馆、临时篷房等不同场地的安装条件。中心的方形框体是整套底座的核心受力节点，所有交叉臂的载荷都汇聚到这个框体上，

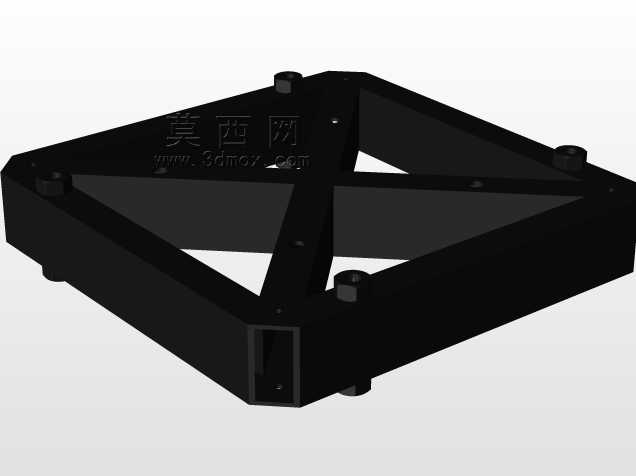

　　框体内部做了三角加强筋布局，避免长悬臂受力时节点处出现应力集中，框体上预留的多组安装位，可以直接插接不同规格的垂直灯架主杆，不需要额外的转接件，减少现场安装的配件数量。实际使用中，单组底座可以承载单根12米高度的灯光塔主杆，配合斜向的钢索拉接，能抵御户外6级风载荷下的倾覆风险，四个支撑臂的长度经过反复校核，既保证足够的支撑跨距来降低重心，又不会因为臂展过大占用过多舞台周边的操作空间，臂身采用矩形截面型材，相比圆管型材抗扭性能提升40%以上，在运输堆叠时也不会出现滚动滑落的问题。每个支撑臂上都设置了快装锁扣结构，现场安装时不需要额外的螺栓紧固，只需要将锁扣卡入对应卡槽就能完成臂体与中心框的连接，单人10分钟内就能完成整套底座的组装，

　　大幅缩短演出搭建的筹备周期。末端的连接耳板采用腰型孔设计，允许安装时存在±15mm的位置偏差，应对地面预埋件位置偏差或者压重块摆放位置不准的情况，不需要现场重新打孔调整。中心框体的主杆插接位做了多档位适配设计，可以兼容直径50mm到89mm的常用桁架主杆，不需要更换转接套就能适配不同规格的灯光塔架，覆盖中小型演出的绝大多数灯光吊挂需求。考虑到户外使用的场景，所有构件的棱边都做了圆角钝化处理，避免搭建人员搬运时被锋利边角划伤，表面做了喷塑处理，能应对雨天、露水等潮湿环境的锈蚀问题，长期重复使用也不会出现表层脱落的情况。支撑臂的截面尺寸经过载荷仿真优化，在满足额定承载的前提下尽可能降低自重，单根支撑臂的重量控制在单人可搬运的范围内，

　　不需要借助吊装设备就能完成现场转运，特别适合没有大型吊装设备的小型演出场地。在安装边界上，整套底座展开后的最大跨距为2.4米，收纳时四个臂体可以折叠贴合到中心框侧面，收纳后的整体尺寸仅为0.6米见方，可以和其他桁架配件一起装入标准航空箱运输，不会占用过多的运输空间。底座的整体高度控制在0.2米以内，安装完成后不会过高凸起影响舞台周边的人员通行，也可以配合舞台地台的高度做嵌入式安装，保持舞台地面的平整性。在受力传递路径上，垂直灯架的载荷通过中心插接位传递到十字支撑臂，再通过四个末端的固定点分散到地面，整个传力路径没有冗余的转接环节，每个节点的受力都经过等强度设计，不会出现局部载荷过载的薄弱点。针对演出场景经常需要调整灯架位置的需求，底座的四个支撑臂末端还预留了脚轮安装位，需要短距离移动灯架时，可以快速装入低噪脚轮，直接推动整套灯架移位，不需要完全拆卸灯光设备再重新组装，大幅提升现场调整的效率。
