新能源动力电池组封装外壳结构设计

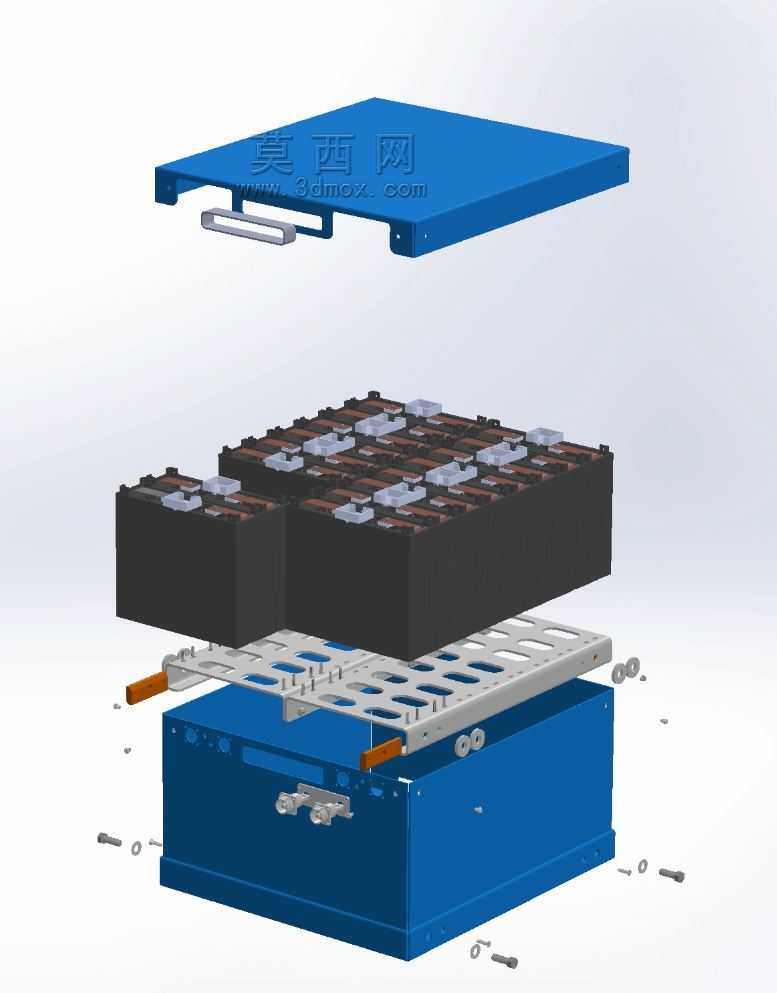

　　在新能源商用车、储能电站的动力单元布局场景中，电池外壳作为承载电芯组、隔绝外部环境干扰的核心结构件，其设计合理性直接决定整套动力系统的运行稳定性与服役寿命。这款电池外壳采用分层堆叠式结构设计，下层为主体承载仓，采用一体折弯成型的金属板材焊接而成，仓体侧壁预留有快插式高压接插件安装位、散热介质流通接口，底部设置有纵横交错的加强筋结构，在控制整体壳体重量的前提下，提升仓体抗扭转、抗冲击载荷的能力，能够适配车载场景下的颠簸振动工况，避免长期运行后出现焊缝开裂、结构形变的问题。中层设置有镂空式电芯定位托架，托架上的定位槽与方形电芯的底部轮廓完全匹配，每一个电芯安装位都预留有0.2mm的装配公差，既可以保证电芯组快速对位安装，

　　也能为电芯充放电过程中的膨胀形变预留足够的缓冲空间，托架两侧延伸出的绝缘导向条采用耐高温工程材质，能够在电芯推入安装时起到导向作用，同时避免电芯金属外壳与仓体直接接触造成的短路风险。上层为密封盖板，盖板边缘设置有连续的密封胶条安装槽，配套的密封胶条采用耐老化硅橡胶材质，压缩量控制在30%左右即可达到IP67级防护要求，能够阻挡外界雨水、粉尘进入壳体内部，盖板表面设置有隐藏式提手结构，提手采用下沉式安装设计，不会突出盖板上表面，避免多层电池组堆叠布置时出现干涉问题。从安装边界来看，这款外壳的底部设置有四个对称分布的安装支脚，支脚上的长圆形安装孔可以适配±5mm的安装位置偏差，能够兼容不同车型底盘、储能柜架的安装孔位布局，

　　不需要额外制作转接支架即可完成固定。在结构设计过程中，充分考虑了电芯组的散热需求，仓体侧壁与电芯组之间预留有10mm的通风间隙，配合中层托架的镂空结构，可以形成上下贯通的散热风道，无论是采用自然风冷还是强制风冷方案，都能保证每一块电芯的工作温度处于合理区间，避免局部过热导致的电芯性能衰减。外壳的所有外露金属边缘都做了钝化倒圆角处理，圆角半径不小于2mm，避免装配过程中划伤操作人员、破坏高压线缆绝缘层。接插件安装位周边设置有独立的密封挡边，即使接插件表面出现凝露，也会顺着挡边导流到壳体外部，不会流入仓体内部接触电芯。在实际装车应用场景中，这款外壳可以容纳24块方形磷酸铁锂电芯，组成的电池组额定电压能够达到51.2V，

　　额定容量满足轻型商用车、分布式储能柜的动力需求，壳体整体的抗冲击性能满足GB/T 31467.3中的振动、机械冲击测试要求，在10g加速度的冲击载荷下不会出现结构损坏、电芯移位的问题。设计过程中还兼顾了后期维护的便捷性，上层盖板采用快拆式螺栓固定，只需要拆卸周边的8颗固定螺栓即可打开盖板完成电芯检测、更换作业，不需要拆解整套电池组的外部连接线路，能够大幅降低后期运维的时间成本。壳体表面采用静电喷塑处理，涂层厚度控制在60-80μm，具备良好的耐盐雾、耐腐蚀性，能够适应高湿、高盐雾的沿海地区使用场景，不会在3-5年的服役周期内出现壳体锈蚀、防护失效的问题。
