壁挂式太阳能气象站显示终端结构

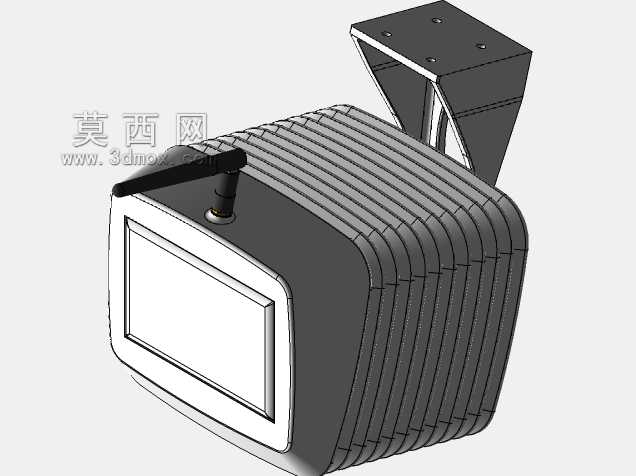

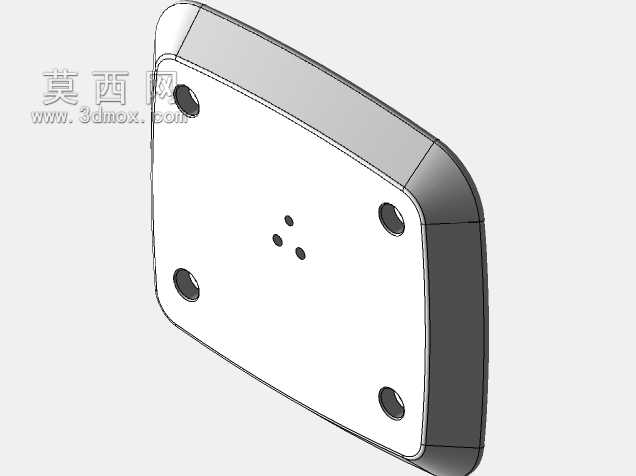

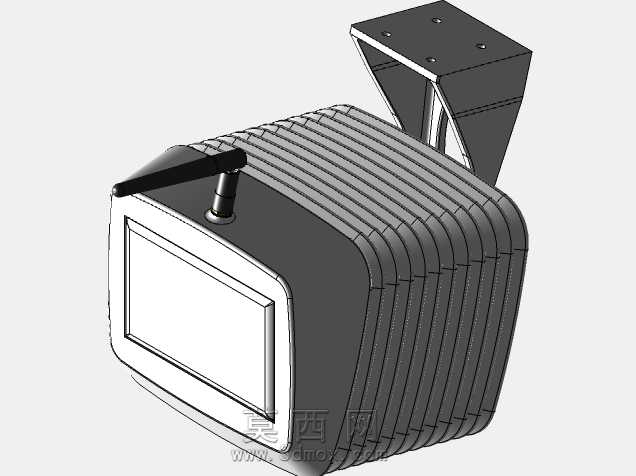

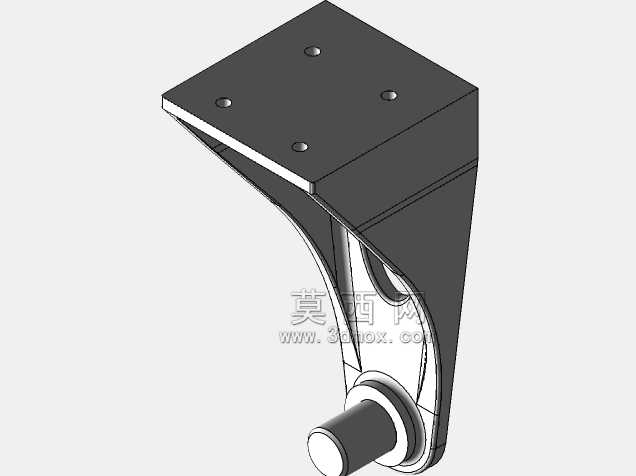

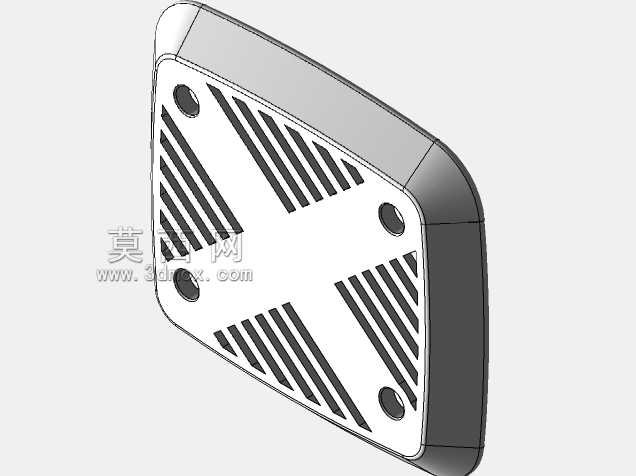

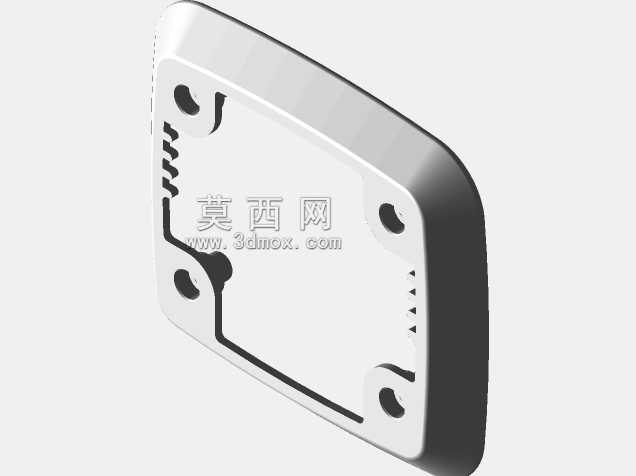

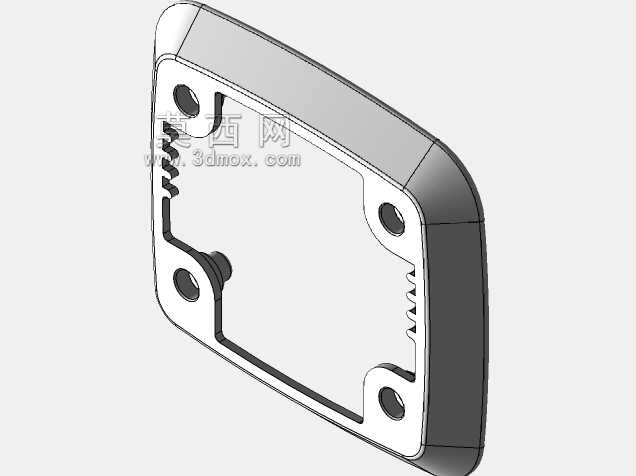

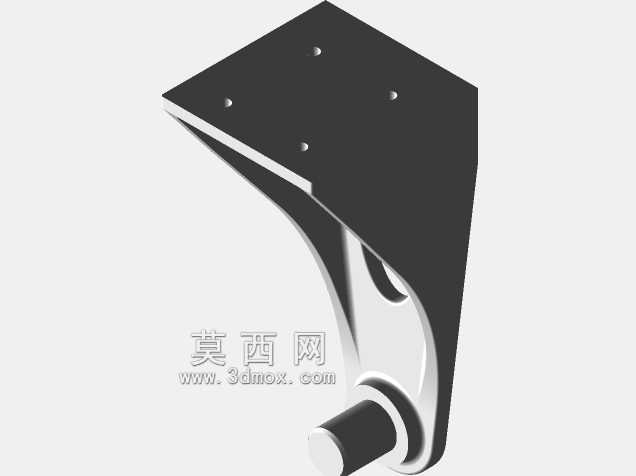

　　户外分布式气象监测场景中，显示终端的安装适配性、热防护能力直接决定设备长期运行稳定性，这款壁挂式太阳能气象站显示终端，正是针对户外屋顶部署场景做的定向结构优化。不同于常规一体式气象显示设备，该结构采用分体式两瓣端盖设计，核心作用是在显示模组与顶部太阳能电池板安装位之间形成热隔离空腔，阻断太阳能板受日照升温后向显示腔室的热传导路径，避免夏季强光下屏幕区域因积温过高出现显示异常、元器件加速老化的问题。安装结构上，终端背部配置了带三角加强筋的壁挂安装支架，支架上预留4个对称分布的安装孔位，适配户外墙面、设备立杆顶部等多种安装基面，安装时可根据现场布线需求调整支架固定角度，保证屏幕观测视角处于人眼舒适区间，

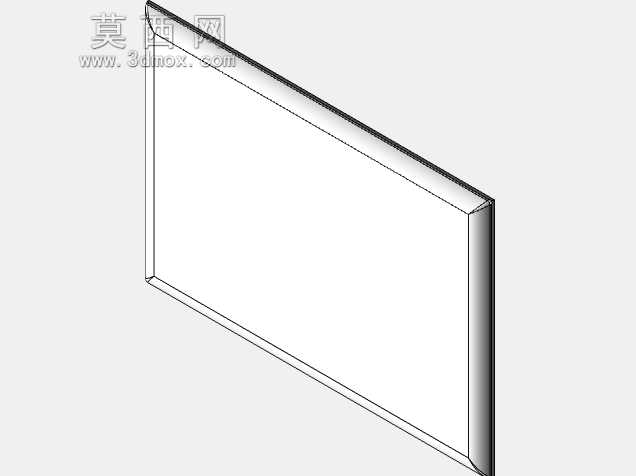

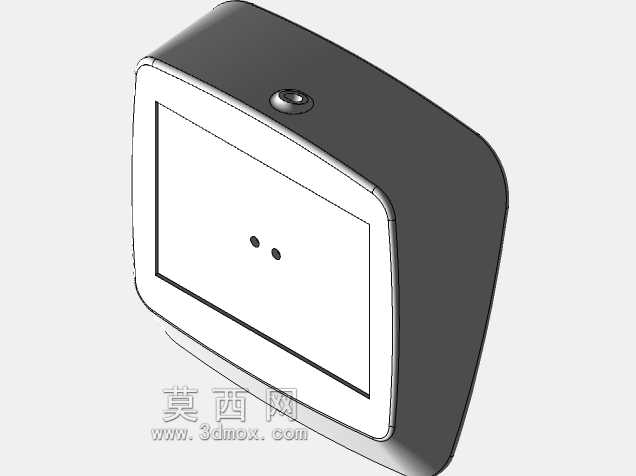

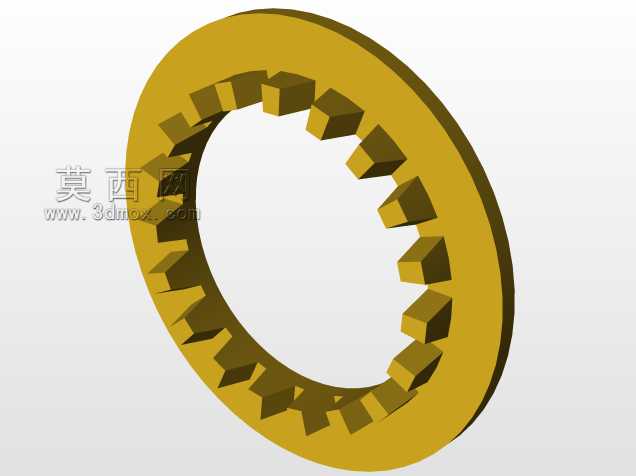

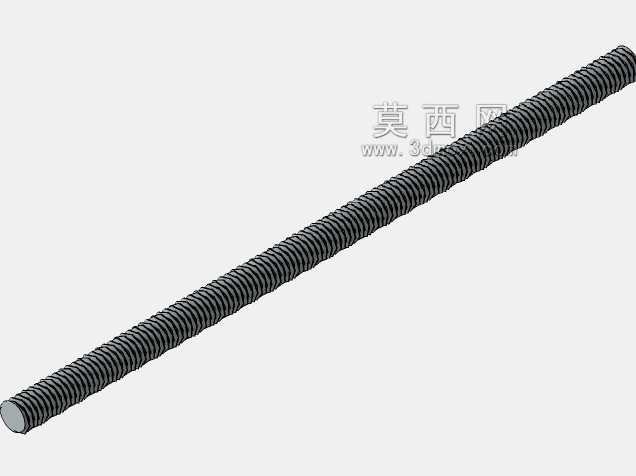

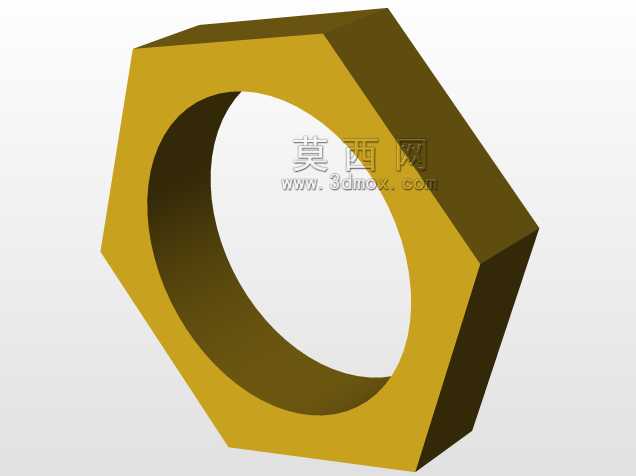

　　同时支架与主体壳体的连接位做了加厚处理，可抵御户外12级以内阵风的载荷冲击，避免长期风振导致连接位疲劳开裂。壳体主体采用层叠式筋条结构设计，沿壳体周向分布的横向凸筋一方面提升了壳体整体抗形变能力，薄壁注塑时可减少翘曲变形量，另一方面筋条之间形成的自然导流槽，可在雨天快速排走壳体表面积水，避免积水沿拼接缝隙渗入内部腔室；壳体前端屏幕安装位做了阶梯式止口设计，屏幕嵌入后止口面可贴合密封胶条，实现IP65级别的防护能力，适配户外雨雪、扬尘环境下的使用需求。结构连接设计上，所有环向拼接位均预留了标准紧固件穿装孔，可适配M6规格的不锈钢拉杆或者尼龙拉杆完成环向锁紧，紧固件配套的垫圈、螺母可根据部署场景的防腐需求选择不锈钢或者工程塑料材质，

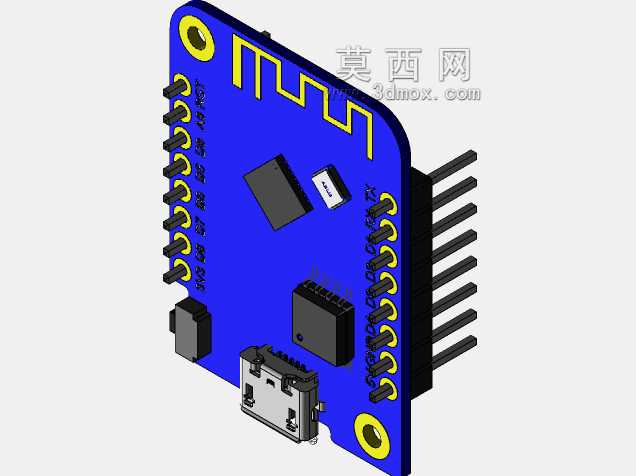

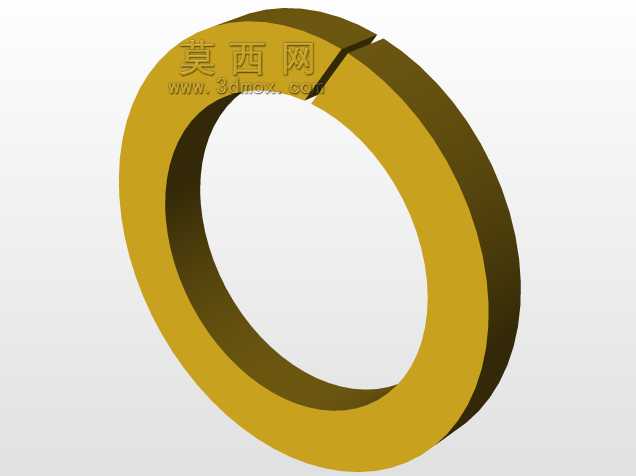

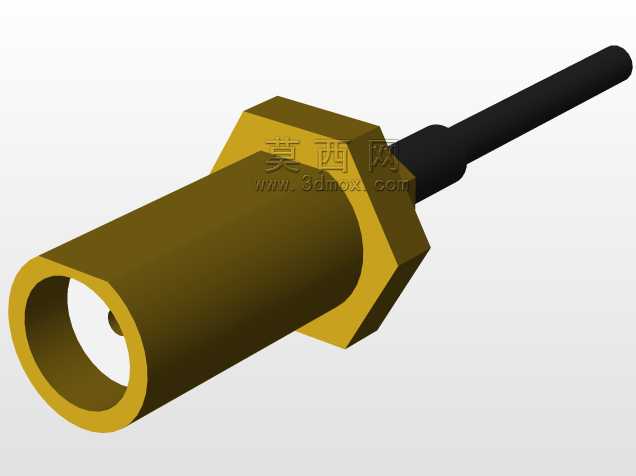

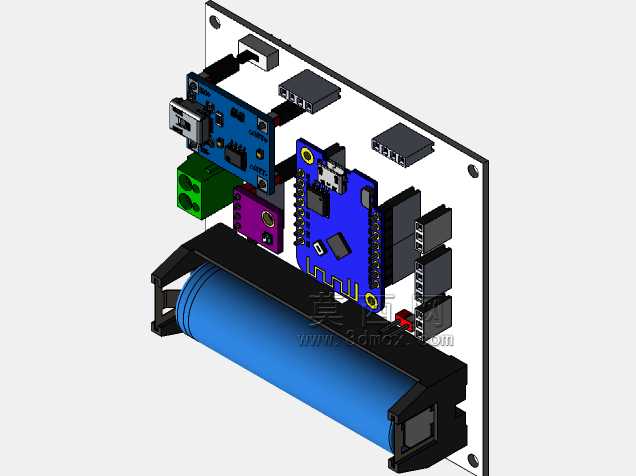

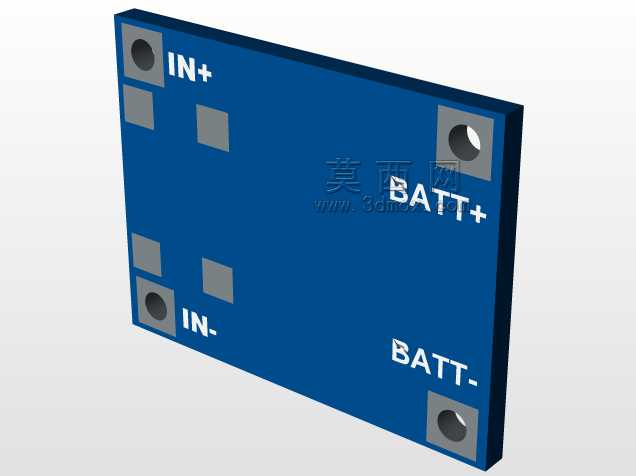

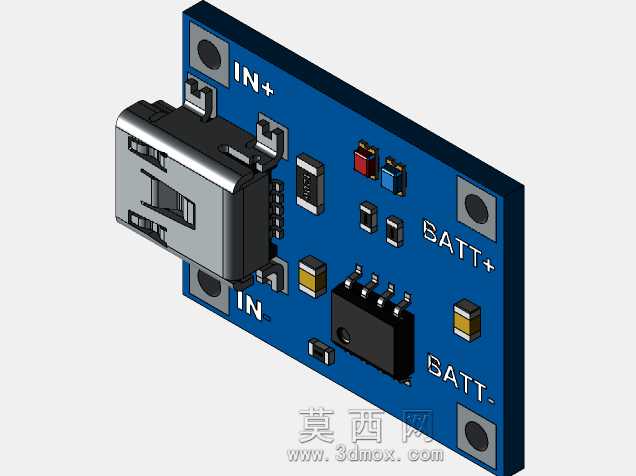

　　在沿海高盐雾场景下优先选用尼龙紧固件搭配不锈钢垫圈，可大幅降低电化学腐蚀风险，在内陆干燥场景下选用全不锈钢紧固件即可满足长期使用要求。顶部太阳能电池板的安装区域做了局部加强支撑设计，因为太阳能板自身重量加上风载作用下，该区域是整个结构的应力集中点，其余非承重区域则做了薄壁化处理，在保证结构强度的前提下尽可能降低整体重量，减少安装基面的载荷负担。终端顶部预留了天线穿装位，可适配WiFi通讯天线的安装，天线底座做了防水凸台结构，穿装后配合防水胶圈可避免雨水沿天线孔渗入内部。从实际部署的适配性来看，该结构可直接搭配开源气象监测主控板使用，内部腔室预留了主控板、电源模块的安装螺柱，布线空间可容纳电源连接线、传感器信号线的排布，

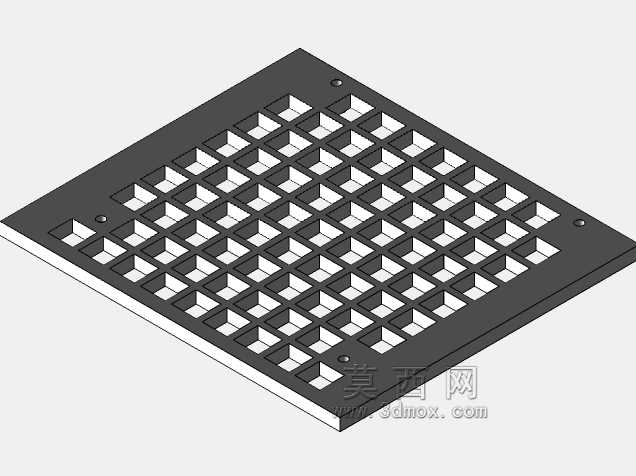

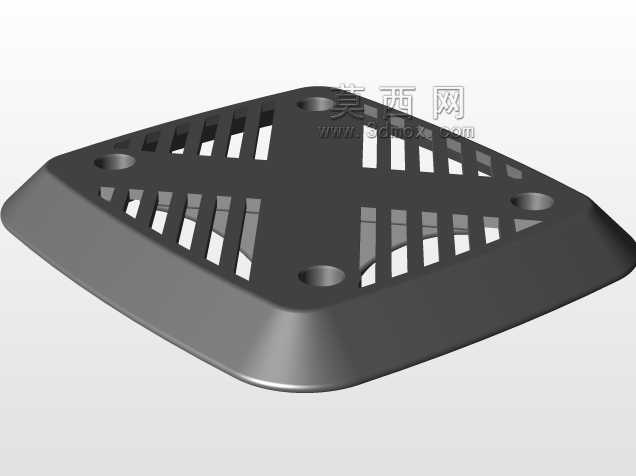

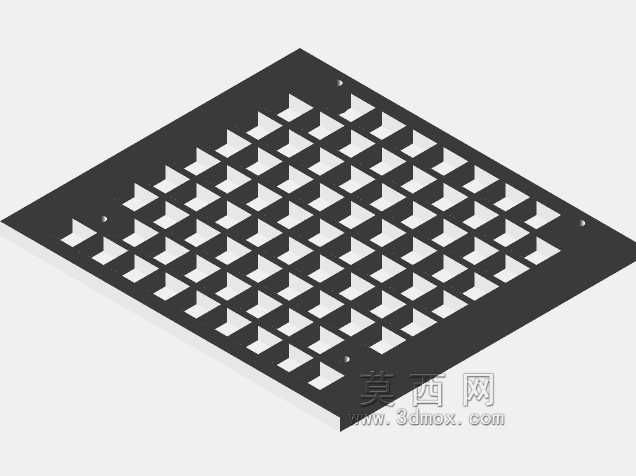

　　腔室内部的凸筋可对内部电路板形成限位，避免运输、安装过程中电路板移位。热隔离空腔除了阻断热传导之外，还可形成自然通风通道，腔室上下预留的通风微孔可让空腔内的空气受热后自然上升排出，带走部分传递过来的热量，进一步降低显示腔室的工作温度，即使在夏季正午太阳直射的情况下，显示腔室内部温度也能比太阳能板安装位低20℃以上，保证屏幕在额定工作温度范围内运行。安装边界方面，整个终端主体的安装深度控制在合理范围内，壁挂安装后突出墙面的距离不会过大，避免户外安装时被异物磕碰，支架的安装孔位间距符合户外设备安装的通用尺寸规范，可直接适配现有气象站的安装立杆、墙面固定件，不需要额外定制转接件，大幅降低现场安装的加工工作量。结构设计过程中充分考虑了增材制造的工艺特性，所有拼接位的拔模角度、壁厚均匀性都做了优化，采用常规PLA材料打印时，设置20%填充率即可满足结构强度要求，层厚设置适配常规0.6mm喷嘴，打印过程中不需要添加支撑结构，可大幅减少打印耗时与后期处理工作量，小批量试制时可快速完成样件制作，验证结构装配与防护效果。
