表盘测试指示用千分表结构三维设计

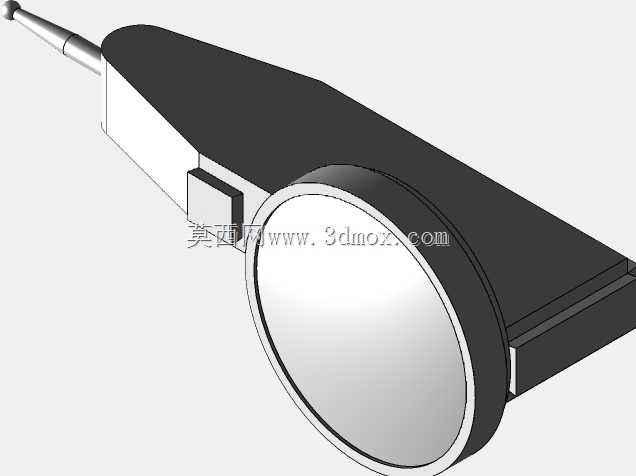

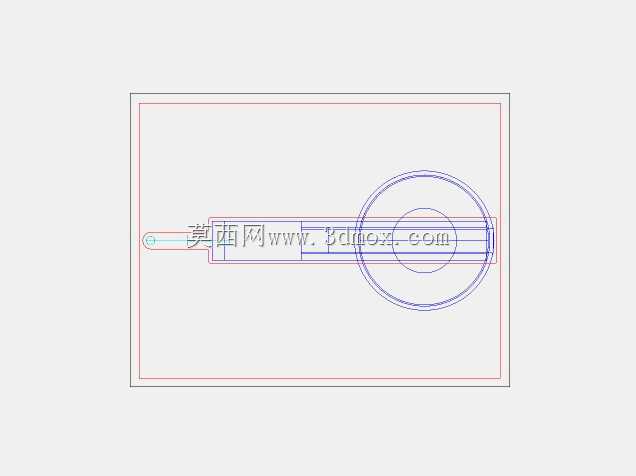

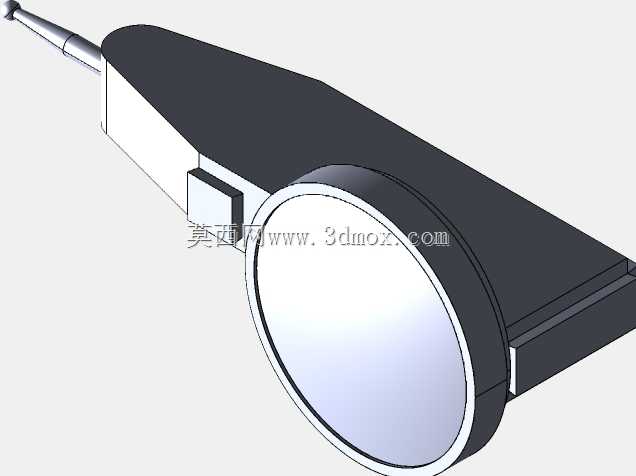

　　在机械加工现场的工序检测环节，这类表盘式指示表是工位旁最常用的接触式测量器具，不管是CA6140这类普通车床的工件装夹找正，还是工装夹具的装配间隙校验，都能看到它的使用场景。不同于复杂的光学测量设备，这类指示表的结构逻辑非常务实，核心是通过测杆的直线位移带动内部传动机构，将微小的线性位移放大转换为表盘指针的角位移，让操作人员能直观读取微米级的尺寸偏差。从结构设计层面看，这个模型还原了指示表的核心布局：测杆部分做了同轴导向结构的简化表达，保证测头接触工件时的运动直线度，避免侧向力带来的测量误差；表体部分的圆形表盘轮廓做了分层设计，对应实际产品中表蒙、刻度盘、指针安装座的层级关系，连接测杆与表体的夹持部位做了等直径的圆柱结构，

　　适配标准磁性表座的夹持孔径，不需要额外做转接结构就能直接固定在机床床身或者工装支架上。做这个结构建模的时候，没有照搬量产千分表的复杂内部齿轮传动细节，而是把设计重心放在了外部安装边界和核心功能轮廓的还原上：测杆的伸出长度预留了足够的工作行程空间，不会因为模型结构简化导致干涉；表壳的外圆尺寸参考了常用量程千分表的通用规格，夹持部位的圆柱直径符合行业通用的装夹标准，不管是用来做机床加工场景的装配仿真，还是做检测工位的布局模拟，都能直接调用匹配安装位置。实际生产场景里，这类指示表除了单独做尺寸偏差测量，还会被集成到专用检具上，用来检测工件的形位公差，比如轴类零件的径向圆跳动、端面的平面度，还有夹具定位面的位置偏差，

　　所以建模的时候特意保留了表体与测杆的同轴度基准，在装配仿真环境里可以直接以测杆轴线为基准做对齐约束，不需要额外提取基准特征。很多刚接触机械设计的从业者容易忽略这类通用量具的安装尺寸，在做工位布局的时候经常出现表座夹持后测头无法到达测量位置的问题，这个模型把夹持段的长度、表体的旋转避让空间都做了符合实际使用场景的还原，调用的时候可以直接核对安装空间，避免后期现场调试的时候出现干涉问题。
