发动机缸盖火花塞导管水管压装设备

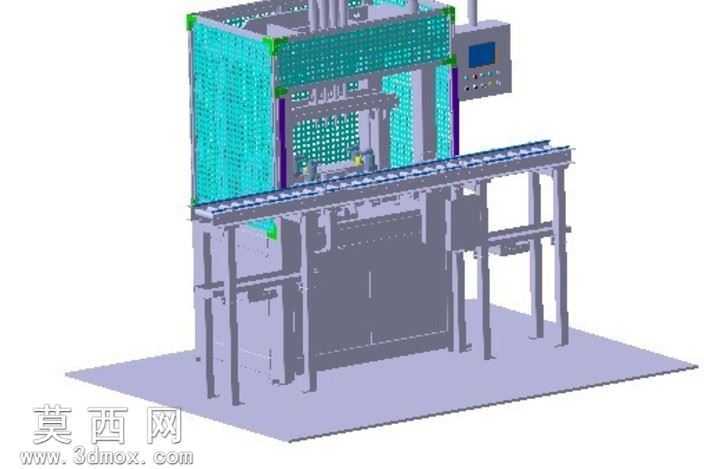

本模型为发动机装配产线专用压装单机，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循自动化压装设备的设计规范，对各功能模块进行独立建模后完成总装配约束，确保各部件运动干涉校验合格。模型整体采用框架式主体结构，底部为加厚安装底座，保证设备运行时的结构稳定性，四根立式支撑柱承载上部压装执行机构，支撑柱间设置防护网格结构，采用半透明青绿色材质模拟工业安全防护网，既还原设备安全防护设计，又可清晰观察内部压装工位结构。上部压装单元集成多组压装执行端，可同步完成火花塞导管与水管的压装作业，压装头采用硬质合金材质模拟，匹配对应压装工件的外形尺寸，保证压装定位精度。设备中部配置输送线体，线体采用带式输送结构搭配双侧定位挡边，可承载发动机缸盖工件完成工位流转，线体支撑腿采用可调式脚杯设计，可适配现场安装的地面平整度调节。设备侧方集成人机操作单元，包含触控显示屏与操作按钮面板，面板采用哑光灰塑料材质，显示屏采用亮面玻璃材质还原真实视觉效果，操作按钮区分功能设置不同配色，符合工业设备人机交互设计逻辑。设备下部柜体采用钣金材质模拟，设置可开合检修门，用于容纳气动、电控相关元件，柜体表面做哑光喷塑质感处理，还原工业设备外观质感。建模过程中对所有连接螺栓、定位销、管线接口等细节结构均做还原，各部件装配关系清晰，可直接用于产线布局仿真、设备结构教学、压装工艺验证等场景，模型材质区分明确，渲染时采用工业场景常用的顶光加侧补光方案，突出设备结构层次与材质差异，整体结构紧凑，功能分区明确，完全匹配发动机缸盖组件压装工序的实际作业需求，压装工位设置定位夹具，可对缸盖工件进行精准限位，保证压装过程中工件无偏移，压装行程与压力参数可通过上部执行机构的调节结构适配不同规格缸盖的生产需求。
