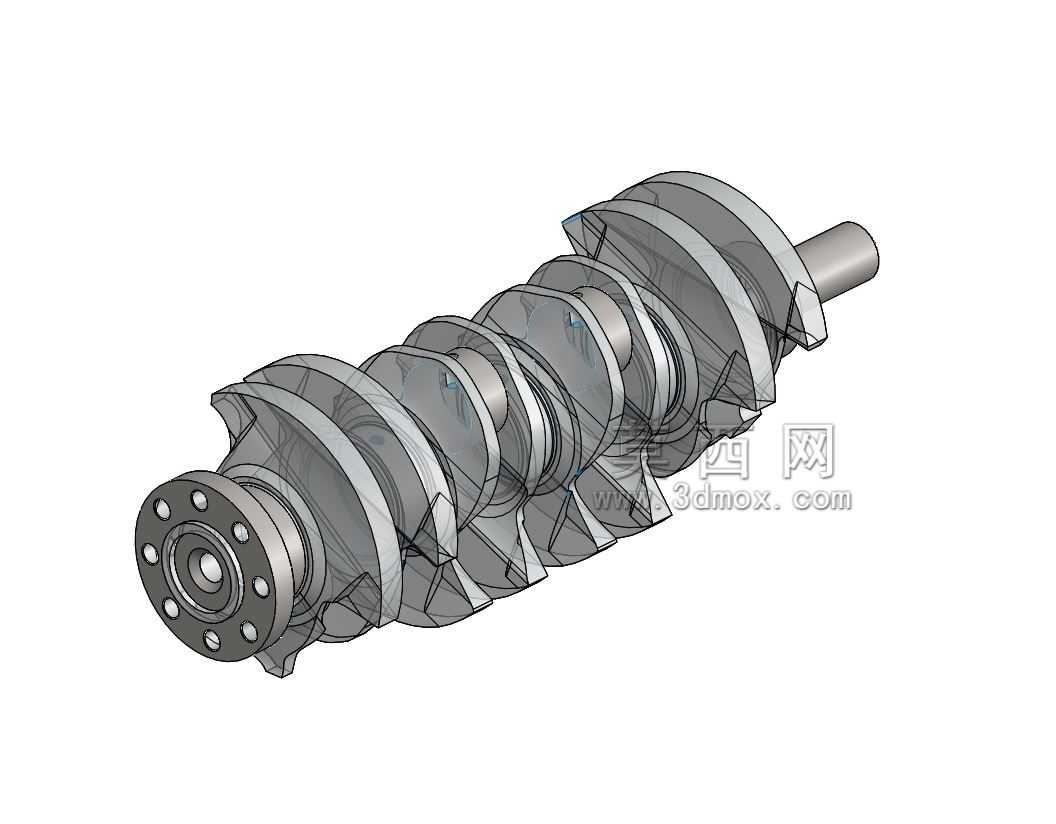

透明结构展示汽车发动机曲轴

　　在内燃机的动力输出链路里，曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载部件，这套透明结构的曲轴模型，把内部油道、曲柄配重、主轴颈与连杆轴颈的衔接关系做了可视化处理，能让结构设计人员直观看到各部位的壁厚变化与应力传递路径，不用再靠剖视图反复脑补内部构造。日常做整机布置的时候，曲轴的轴向尺寸直接决定了缸体的长度边界，主轴颈的同轴度公差、各连杆轴颈的相位角偏差，都会直接影响整机运转的振动水平，做三维建模的时候，首先要敲定的就是主轴颈的中心距，这个尺寸要和缸体主轴承座的安装孔位完全匹配，不能出现安装干涉，同时还要预留出轴瓦的装配间隙，间隙值要根据不同的润滑工况做调整，高速机型的间隙会比低速重载机型略大，避免热膨胀之后出现抱轴故障。

　　从功能特性来看，这套曲轴的曲柄配重块是做了偏心优化的，每个配重块的质心位置都经过平衡校准，能抵消活塞连杆组往复运动产生的一阶、二阶惯性力，减少整机运转时的横向振动，模型里的透明部分特意保留了油道的完整走向，润滑油从主轴颈进入之后，会通过内部斜向油道输送到每个连杆轴颈，给连杆大头轴承提供压力润滑，建模的时候油道的孔径不能随意缩小，不然会造成润滑油流量不足，轴瓦出现干磨烧蚀的问题，同时油道的转角位置要做圆角过渡，避免应力集中导致曲轴在交变载荷下出现疲劳断裂。

　　实际应用场景里，这类曲轴不仅用在乘用车的汽油发动机上，经过尺寸调整和材质强化之后，也能适配柴油发电机组、小型工程机械的动力单元，做选型匹配的时候，首先要确认连杆轴颈的直径和连杆大头的安装尺寸匹配，法兰端的连接孔位要和飞轮的定位孔完全对应，飞轮端的止口尺寸公差要控制在IT6级以内，保证飞轮运转的同轴度，减少动力输出端的跳动。前端的轴颈要预留出正时齿轮、皮带轮的安装位置，还要考虑油封的配合尺寸，油封接触的轴颈表面粗糙度要达到Ra0.8以下，避免长期运转之后出现漏油问题。

　　做结构设计的时候，曲柄臂的过渡圆角是最容易被忽略的位置，这个位置的应力集中系数最高，圆角半径不能小于轴颈直径的5%，同时要做滚压强化处理，提升表面的疲劳强度，这套模型里把每个曲柄臂的过渡圆角都做了准确还原，能给后续的有限元应力分析提供准确的几何基础，不用再额外修正圆角参数。另外曲轴的轴向定位要靠中间位置的止推片实现，建模的时候要在对应的主轴颈两侧留出止推片的安装槽，槽的宽度要和止推片的厚度匹配，预留合适的轴向间隙，间隙过小会出现热态卡滞，间隙过大会导致曲轴轴向窜动，影响正时系统的传动精度。

　　很多新手做曲轴建模的时候，容易忽略平衡块的轮廓和缸体内腔的干涉问题，这套模型的平衡块外轮廓是做了避让设计的，在曲轴旋转到最大偏心位置的时候，平衡块和缸体曲轴箱内壁、连杆大头的运动轨迹都保留了足够的安全间隙，不会出现运转碰撞的问题。同时油道的进出口位置都做了倒角处理，避免装配的时候刮伤轴瓦的油孔密封面，保证润滑油路的密封性。在做整机装配校验的时候，通过透明的模型结构，可以直接观察到活塞运动到上止点、下止点时，连杆和曲柄臂之间的相对位置，确认有没有运动干涉，不用再做复杂的运动仿真剖切，能大幅提升前期方案校验的效率。

　　从安装边界来看，曲轴的前端伸出长度要匹配前端轮系的布置空间，不能和正时罩盖出现干涉，后端法兰的端面跳动要控制在0.05mm以内，保证飞轮和离合器压盘的贴合度，避免离合器接合的时候出现抖动。各主轴颈的圆柱度公差要控制在0.008mm以内，圆度公差不超过0.005mm，这样才能保证轴瓦的受力均匀，延长整机的大修间隔。这套透明化的模型结构，也适合做新员工的结构培训教具，能让刚接触内燃机设计的人员快速理解曲轴的动力传递逻辑、润滑路径和安装配合要求，比单纯看二维图纸的认知效率高很多。
