内燃机活塞剖视结构三维设计

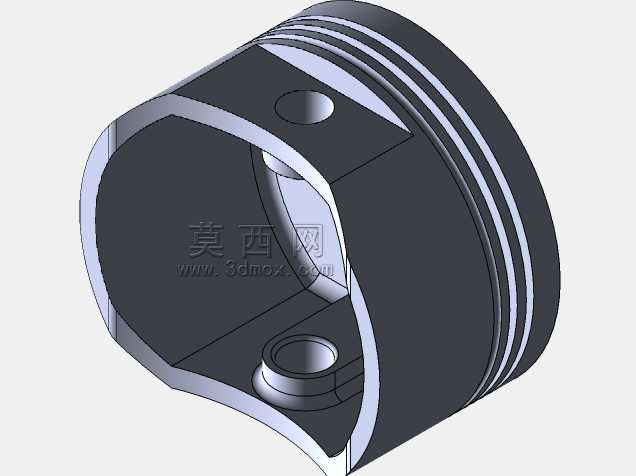

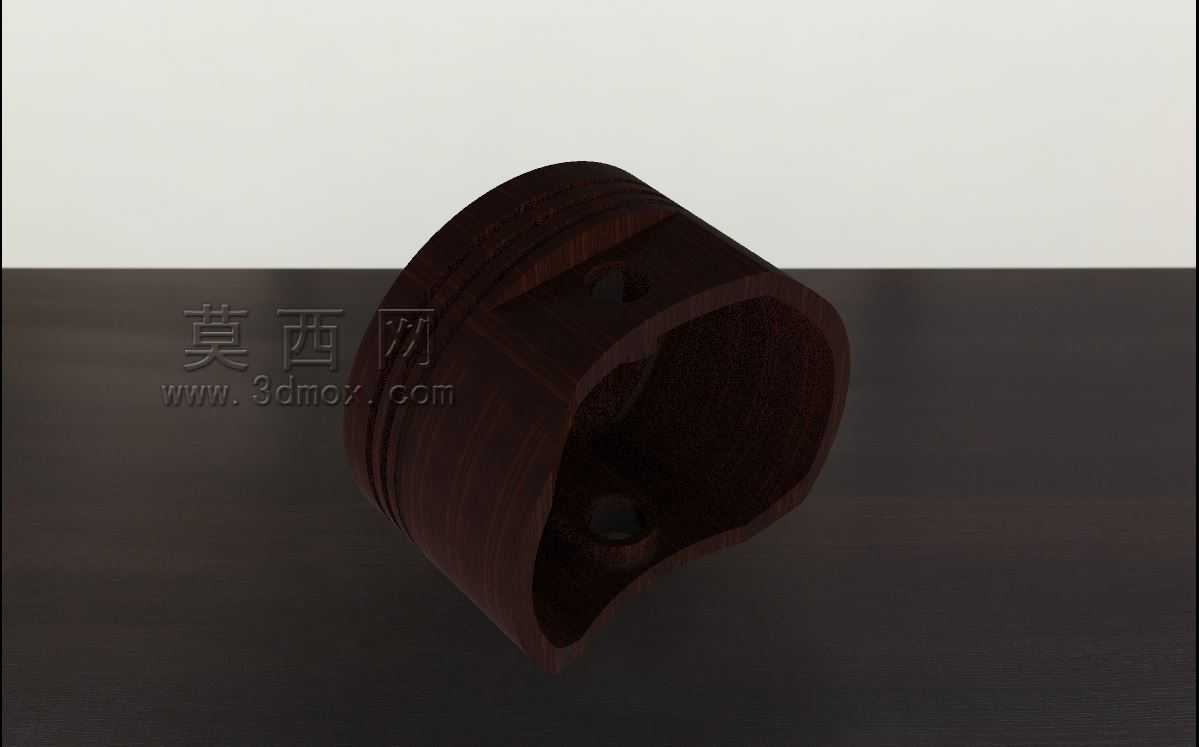

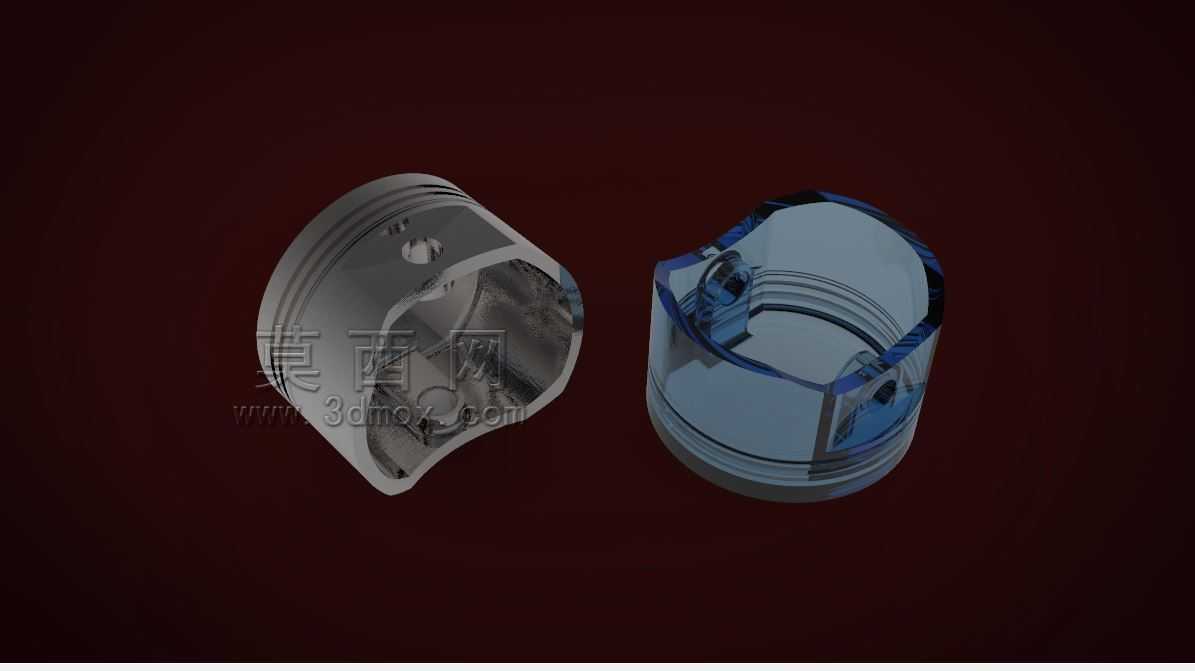

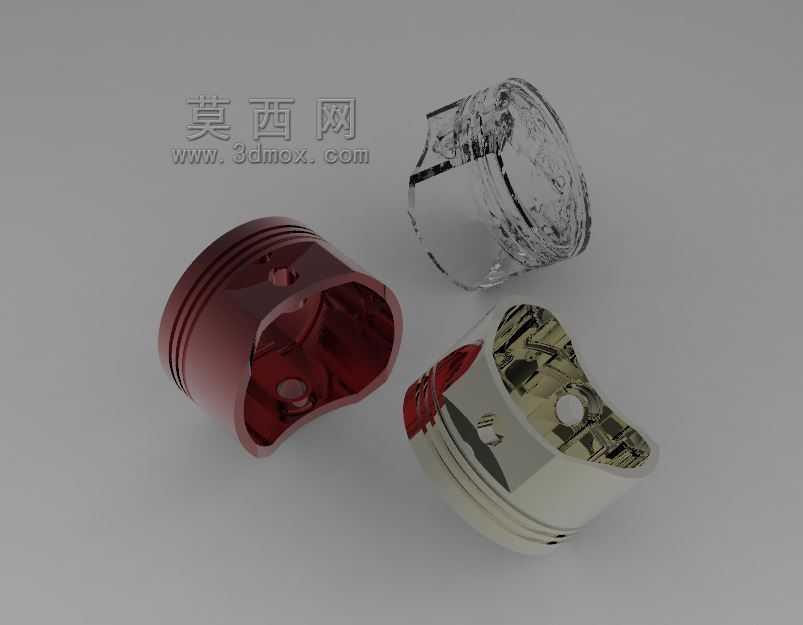

　　活塞作为内燃机往复运动的核心承载部件，其结构设计直接决定动力输出效率与整机运行寿命，在车用汽油机、柴油机、通用小型动力设备、工程机械动力单元中均为核心受力部件，工作过程中需要承受交变燃烧压力、往复惯性力与侧推力的复合作用，同时承担燃烧室密封、热量传导的核心功能。本次设计的活塞采用剖视展示结构，可清晰呈现内部销座、加强筋、内腔冷却空间的布局逻辑，区别于常规外观展示类模型，能够为结构设计人员提供内部构造的直观参考。从功能特性来看，活塞头部设置多道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室高压燃气，避免做功行程压力下窜至曲轴箱，油环则负责刮除气缸壁多余润滑油，防止机油进入燃烧室参与燃烧，环槽的轴向宽度、

　　径向深度与环岸高度均经过受力校核，可承受最高燃烧压力下的冲击载荷，避免环岸断裂失效。活塞裙部采用型线优化设计，并非正圆柱结构，而是根据热膨胀量、侧推力分布设计为中凸变椭圆型面，冷态装配时可预留合理配合间隙，热机工况下裙部膨胀后可与气缸壁形成均匀贴合面，既避免冷启动敲缸，又能防止热态下活塞卡滞在气缸内，裙部表面的承压区域经过受力优化，可将做功行程的侧推力均匀传递至气缸壁，降低局部接触应力导致的磨损。内部销座部位采用楔形加强结构与活塞头部连接，活塞销孔处设置合理的壁厚过渡，避免应力集中导致销座开裂，销孔与活塞销采用间隙配合设计，可在往复运动过程中允许微小转动，实现销座受力的均匀分布，内腔的轮廓设计兼顾减重与刚度需求，

　　在保证活塞整体结构强度的前提下尽可能降低往复运动质量，从而减小曲轴连杆机构的往复惯性力，提升发动机高转速工况下的运行稳定性。从安装边界来看，活塞的外径尺寸与对应气缸内径匹配，环槽位置与活塞环规格适配，活塞销孔中心到活塞顶部的压缩高度决定了发动机的压缩比参数，设计过程中需要严格控制该尺寸公差，避免压缩比偏差导致的动力不足或爆震问题，活塞销孔的同轴度、裙部圆柱度、环槽平面度均有严格形位公差要求，装配时需要与连杆小头、活塞销、卡簧配合完成组件装配，销孔两端的卡簧槽用于安装限位卡簧，防止活塞销轴向窜动刮伤气缸壁。在实际工程应用中，不同功率等级的内燃机活塞会采用不同的材料与结构设计，本次展示的活塞结构可覆盖中小排量内燃机的设计参考需求，

　　剖视结构能够帮助设计人员直观理解内部加强筋的布局逻辑、销座的受力传递路径、内腔的空间利用方式，避免设计过程中出现壁厚突变、应力集中、热变形不均等常见问题，对于刚接触动力部件设计的结构工程师而言，可通过该模型快速掌握活塞的核心结构组成，理解各部位的功能作用与设计考量要点，为后续的参数化设计、性能仿真、工艺选型提供直观的结构参考。
