内燃机进排气控制凸轮轴结构设计

　　在往复式内燃机的配气机构中，凸轮轴是核心驱动部件，直接决定进排气门的开启正时、升程曲线与落座速度，其型线精度、安装同轴度与表面耐磨性能，会直接影响发动机的充气效率、怠速稳定性与整机NVH表现。不同于直列单缸机型的单组凸轮布局，多缸机型的凸轮轴会按照气缸点火顺序，在轴身对应位置布置多组凸轮型面，每组凸轮的相位角严格匹配对应气缸的工作循环，确保进气行程时气门开启足够开度吸入新鲜充量，排气行程时及时排出燃烧废气，压缩与做功行程时气门完全落座密封燃烧室，避免出现漏气、气门与活塞运动干涉等致命故障。

　　从实际设计逻辑来看，凸轮轴的轴身采用阶梯轴结构，各轴颈直径按照装配顺序逐级递减，方便从缸盖一端穿入凸轮轴轴承座完成装配，轴颈与缸盖轴承孔的配合间隙通常控制在0.03-0.07mm区间，既保证高速运转时的油膜形成，又避免间隙过大导致的凸轮轴跳动，进而影响气门正时精度。凸轮型面的设计并非简单的偏心圆弧，而是由基圆段、缓冲段、工作段组成的复合曲线：基圆段对应气门关闭状态，需保证与挺柱接触时无额外升程，避免气门关闭不严；缓冲段用于消除配气机构的传动间隙，控制气门开启与落座的初始速度，减少撞击噪音与气门座磨损；工作段则决定气门的最大升程与开启持续角，需要结合发动机的标定转速区间、进气道流量特性进行匹配，低转速取向的机型会采用较小的持续角保证低速扭矩输出，高转速取向的机型则会加大持续角提升高转速充气效率。

　　在安装边界上，凸轮轴的轴向定位通常采用轴肩配合止推片的结构，轴向间隙控制在0.1-0.2mm，既补偿轴身工作时的热膨胀量，又避免轴向窜动导致的配气相位偏移。轴身的润滑油道设计也十分关键，主油道的压力机油会通过缸盖油道进入各凸轮轴颈的轴承间隙，一部分用于润滑轴颈与轴承，另一部分会通过轴身内部的斜油孔输送到凸轮型面位置，配合挺柱的旋转运动形成均匀油膜，降低凸轮与挺柱接触表面的接触应力，减少磨粒磨损与点蚀风险。针对不同的布置形式，顶置凸轮轴的长度通常与缸盖长度匹配，凸轮直接驱动挺柱或摇臂，传动链短、正时精度高，适合高转速汽油机；而底置凸轮轴的长度更长，需要通过挺柱、推杆、摇臂的多级传动驱动气门，结构更适合大扭矩低转速的柴油机布局。

　　在实际工况中，凸轮轴长期承受气门弹簧的周期性交变载荷，凸轮表面接触应力可达800-1200MPa，因此材质选择上通常采用冷硬铸铁或合金渗碳钢，冷硬铸铁的凸轮表面通过激冷处理形成白口层，硬度可达HRC55以上，具备优异的耐磨性能，且铸造工艺适合批量生产；合金渗碳钢则通过渗碳淬火处理，表面硬度更高，芯部韧性更好，适合高强化程度的增压发动机使用。设计过程中还需要考虑凸轮与轴身的过渡圆角，避免应力集中导致的轴身疲劳断裂，同时要严格控制各凸轮之间的相位角公差，通常相位角误差不能超过±0.5°曲轴转角，否则会导致各缸进排气不一致，出现发动机抖动、动力输出不均的问题。

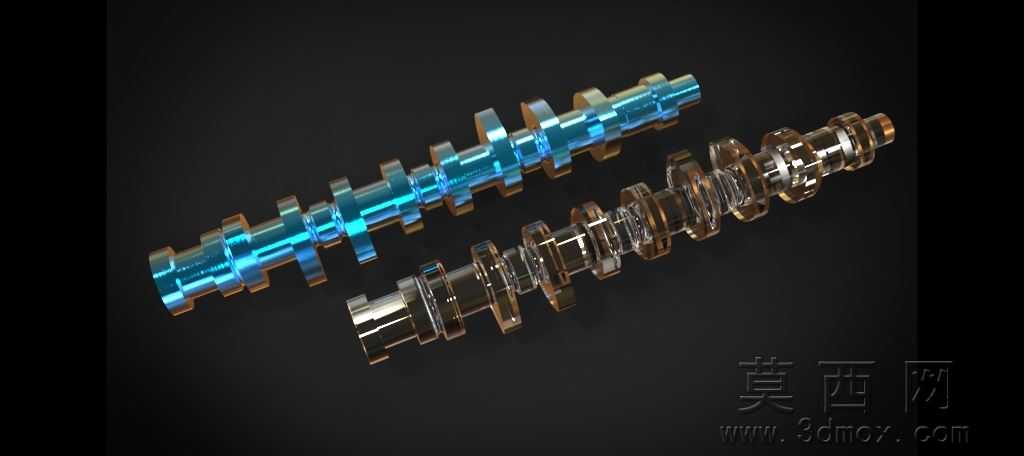

　　在三维建模过程中，需要先根据配气相位表确定各凸轮的相位角度，再根据型线坐标点生成凸轮轮廓曲线，通过扫掠命令生成凸轮实体，同时要注意轴颈、凸轮、油封轴段的同轴度要求，建模时需保证各回转面的基准统一，后续生成工程图时可以直接标注形位公差。对于带信号轮的凸轮轴，还需要在轴身一端预留信号轮的安装定位面与键槽，确保凸轮位置传感器能够准确识别凸轮轴转角，为ECU提供喷油与点火的判缸信号。
