起重作业用锻造吊钩结构三维设计

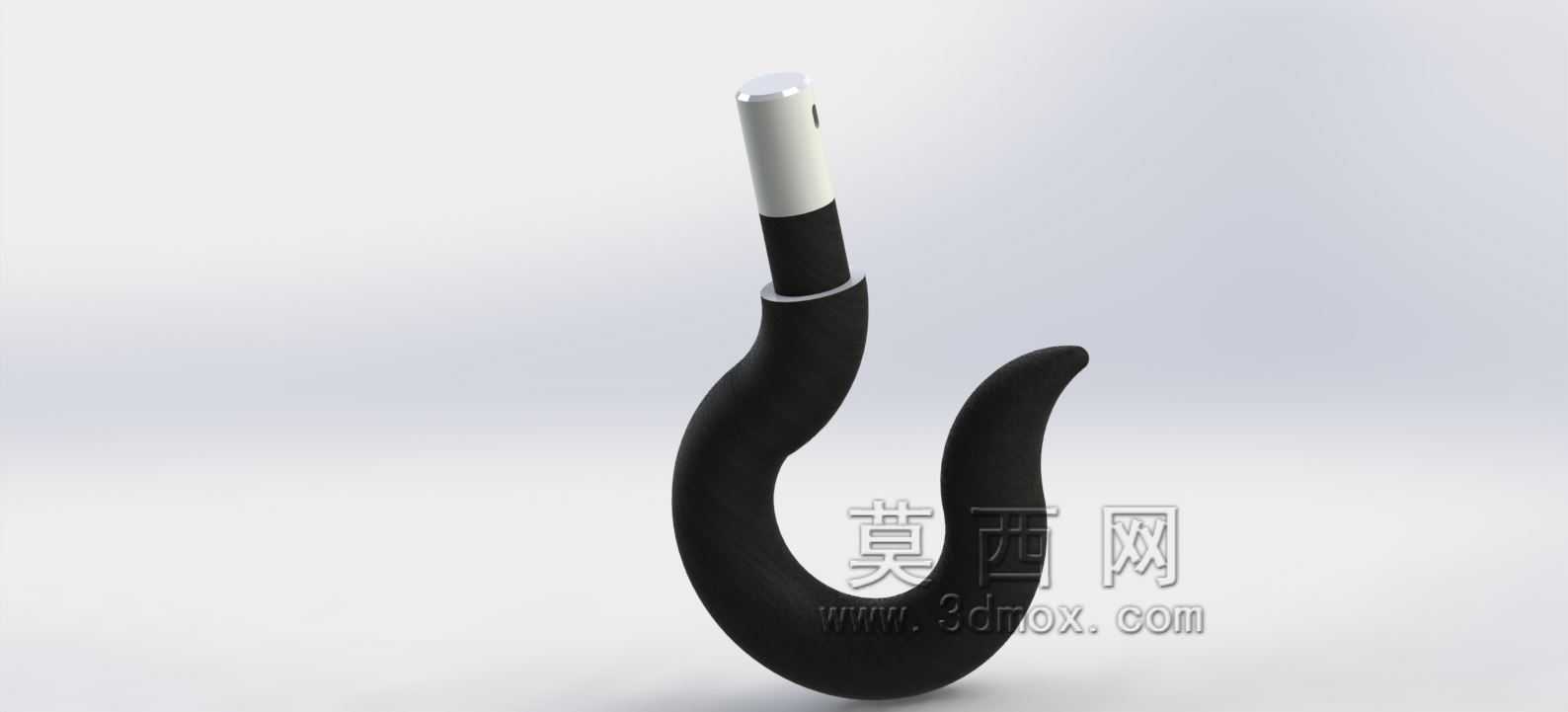

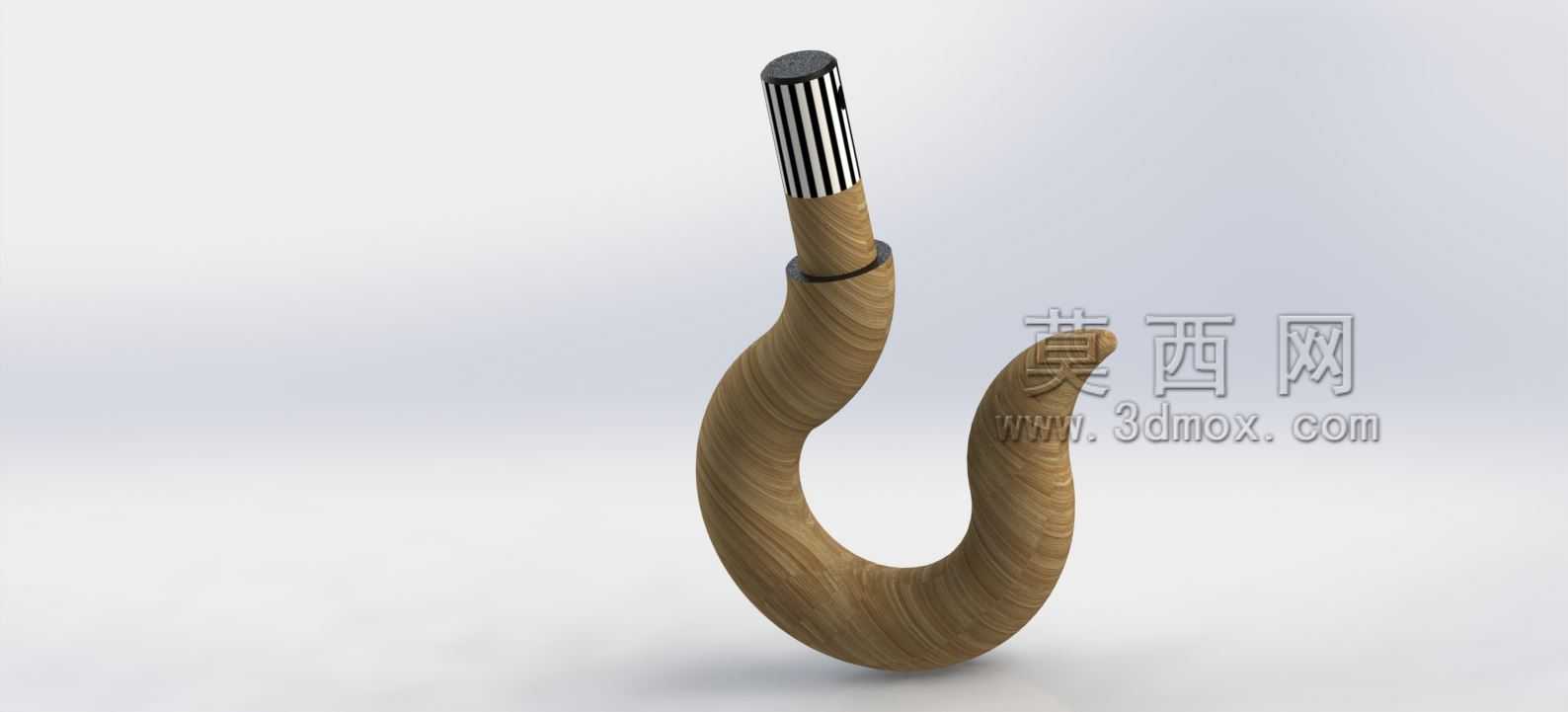

　　在港口散货装卸、厂房重型设备移位、桥梁构件吊装、风电塔筒安装这类需要大吨位载荷转移的作业场景里，吊钩是直接连接起升机构钢丝绳与被吊重物的核心受力构件，整套起升系统的载荷最终都要通过吊钩传递到被吊物上，其结构合理性直接决定吊装作业的安全冗余。这款吊钩的结构设计没有采用片式吊钩的叠片铆接形式，而是选用整体锻造的单钩构型，钩身采用平滑过渡的大曲率弯弧设计，避免截面突变带来的应力集中问题，钩尖位置做了向内收的防脱翘曲结构，配合配套的防脱棘爪可以避免吊装过程中吊索从钩口滑出，钩柄位置采用等直径圆柱段设计，搭配推力轴承可以实现吊钩在吊重状态下的水平回转，方便作业人员调整被吊物的朝向，不需要额外撬动重物调整方位。从安装边界来看，

　　钩柄的圆柱段直径与吊钩横梁的安装孔位采用间隙配合，配合公差控制在H8/f7区间，既保证吊钩可以灵活转动，又不会出现过大的径向窜动，钩柄顶端的定位槽用于安装开口销或者锁紧螺母，避免吊钩在起升过程中从横梁脱出，钩身的弯曲半径按照额定起重量的3倍安全系数核算，危险截面的拉应力、弯曲应力组合值控制在材料许用应力的60%以内，预留足够的冲击载荷冗余，应对起升制动瞬间的动载冲击。设计过程中没有为了追求轻量化刻意削减钩身截面厚度，而是在钩身与钩柄的过渡位置做了圆弧倒圆处理，既消除了加工过程中可能出现的应力集中源，也避免热处理过程中该位置出现淬火裂纹。钩身的非配合面采用黑色氧化处理，提升户外作业时的防锈能力，钩柄的配合面做磨削加工，

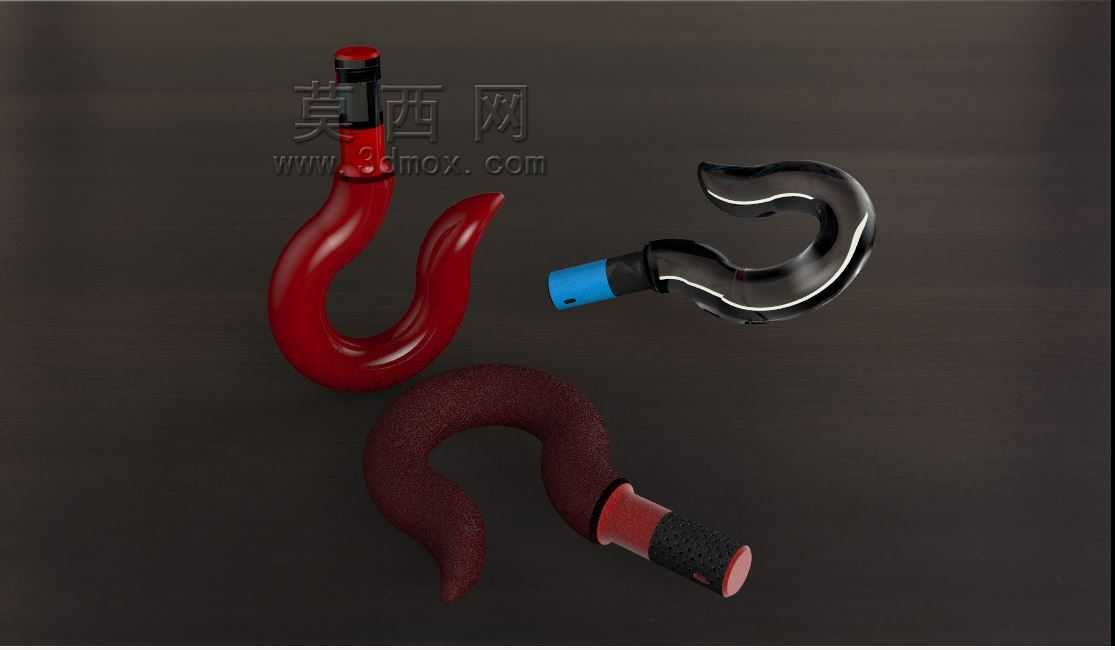

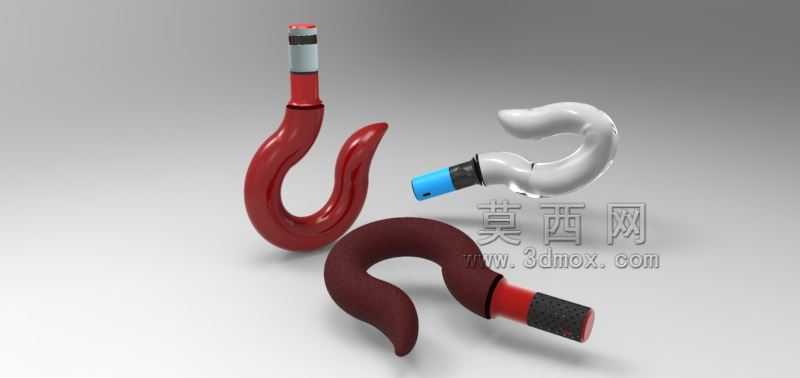

　　保证表面粗糙度达到Ra1.6，减少转动过程中的磨损，延长部件的更换周期。实际作业中，这类吊钩需要配合滑轮组、吊钩横梁、推力轴承、防脱挡板共同组成完整的吊钩组，安装时需要保证钩柄的轴线与起升钢丝绳的中心线重合，避免起吊过程中出现偏载，导致钩身单侧受力过大。针对不同的作业场景，吊钩的额定载荷与钩口开度做了匹配设计，比如用于厂房内机床设备吊装的小吨位吊钩，钩口开度适配常见的吊装带、卸扣尺寸，不需要额外更换连接件；用于港口重型集装箱吊装的大吨位吊钩，钩身截面会相应加大，钩尖位置会额外加工防滑齿，避免吊具在起吊过程中出现滑移。建模过程中对钩身的危险截面做了应力分布模拟，发现在钩身曲率最大的位置，弯曲应力占总应力的70%以上，

　　因此在该位置做了局部加厚处理，没有采用等截面的钩身设计，在控制整体重量的同时提升了危险位置的结构强度。钩柄顶端的扁位结构用于安装时的扭矩施加，方便锁紧螺母的紧固，不需要额外焊接工装施加扭矩，安装维护更加便捷。日常使用中，这类吊钩需要定期做磁粉探伤，检查钩身是否存在疲劳裂纹，尤其是钩身弯曲位置和钩柄过渡位置，是裂纹高发区域，建模时特意在这些位置预留了探伤操作的空间，方便检测探头贴合构件表面完成检测作业。
